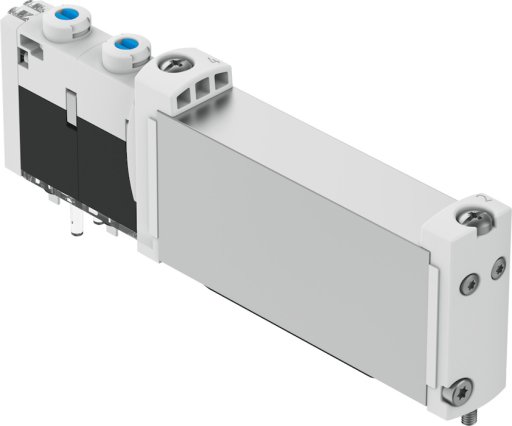

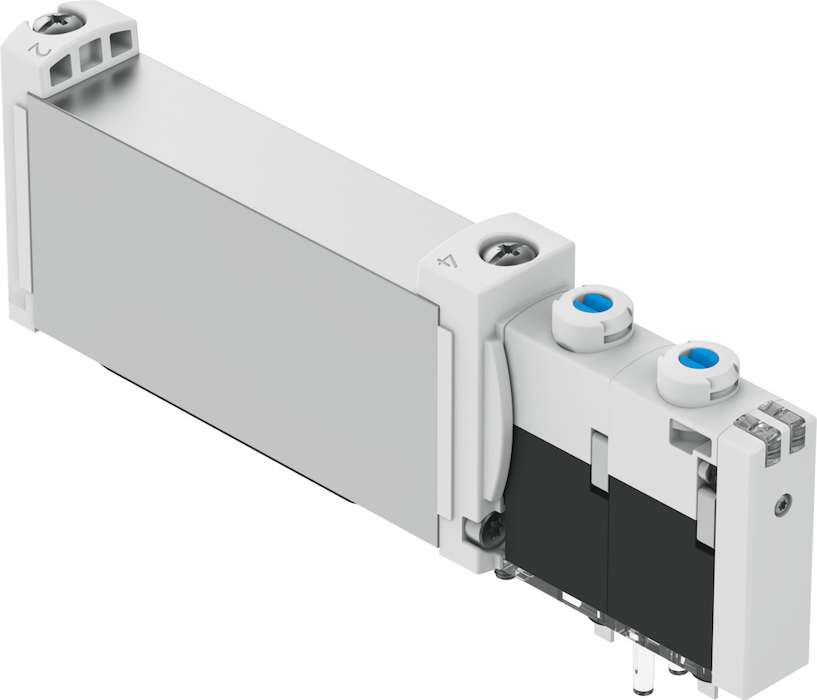

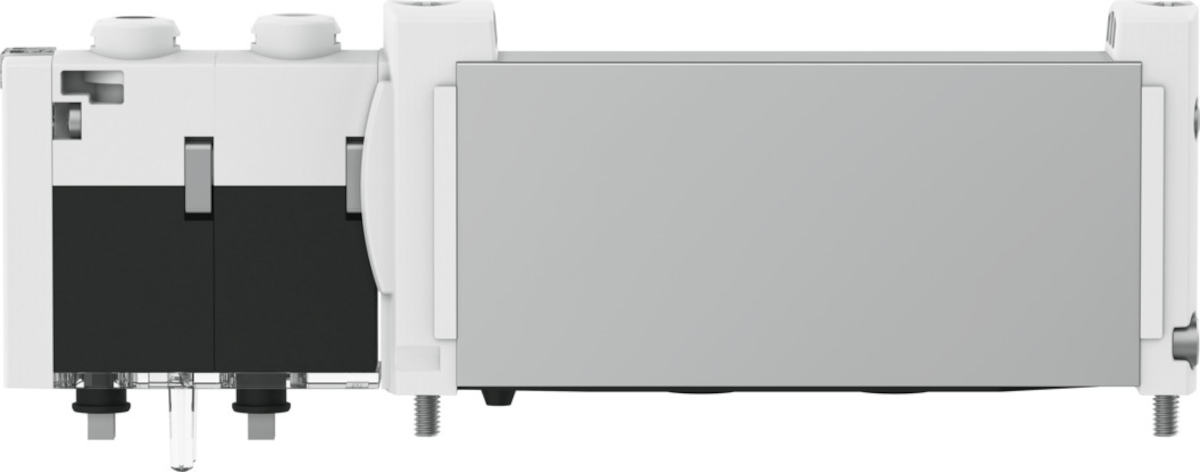

Name: VUVG-B14-T32H-MZT-F-1T1L-F1A Elektrozawór
SKU: FESTO-8141531
Price: 767.1 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory rozdzielające uruchamiane elektrycznie i p
Uniwersalne zawory rozdzielające
Elektrozawór plug-in VUVG_T1_F1A
VUVG-B14-T32H-MZT-F-1T1L-F1A Elektrozawór

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

2x3/2 otwarty/zamknięty monostabilny

Wielkość zaworu

14 MM

Stopień ochrony

IP40

Ciśnienie robocze/MPA

od -0.09 do 1 MPA

Ciśnienie robocze/BAR

od -0.9 do 10 BAR

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna mechaniczna

Maks. częstotliwość przełączania

3 HZ

Przydatność do produkcji akumulatorów litowo-jonowych

Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki

Klasa Cleanroom

Klasa 6 wg ISO 14644-1

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

z blokadą

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

zewn.

Kierunek przepływu

rewersyjny

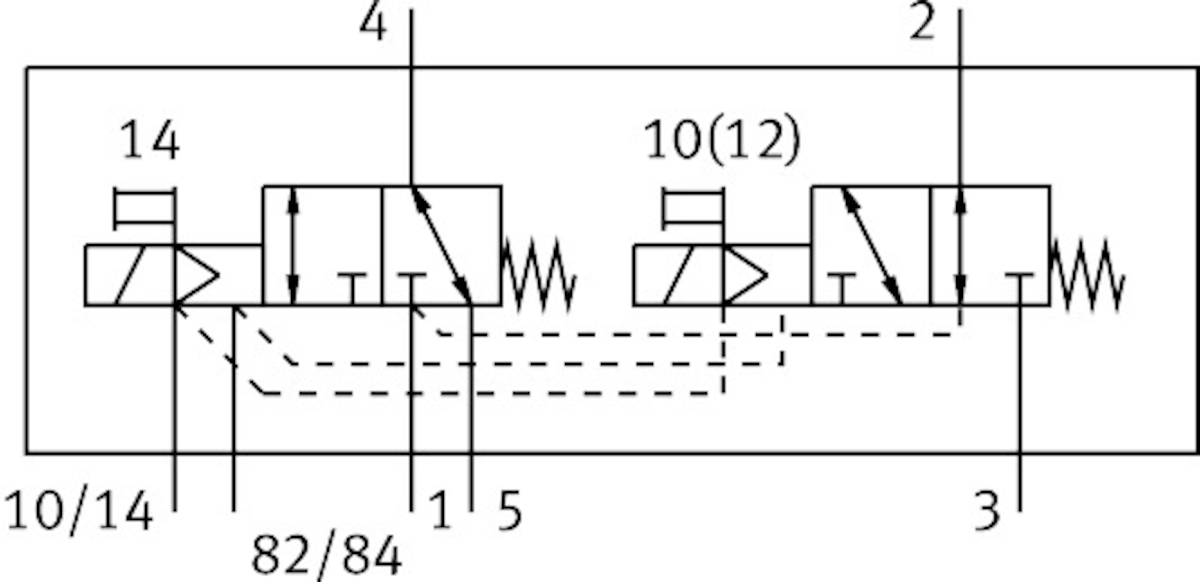

Symbol

00992947

Pokrycie

przekrycie dodatnie

Wskaźnik stanu sygnału

LED

Czas wyłączania

od 21 MS

Czas włączania

od 13 MS

Czas pracy ciągłej

100%

Pozycja montażu

dowolny

Certyfikacja

c UL us - Recognized (OL)

Maks. dodatni impuls testowy przy sygnale 0

od 1600 MIS

Maks. ujemny impuls testowy na 1 sygnale

od 3000 MIS

Parametry cewki

22 V DC: 1,0 W

Dopuszczalne wahania napięcia

+/- 10 %

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-strefa III

Temperatura medium

od -5 do 60 GC

Medium sterujące (dla pilotów)

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Temperatura otoczenia

od -5 do 60 GC

Waga produktu

od 100 G

Przyłącze elektryczne

Przez płytę przyłączeniową

Typ mocowania

na listwie przyłączeniowej

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

HNBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej
