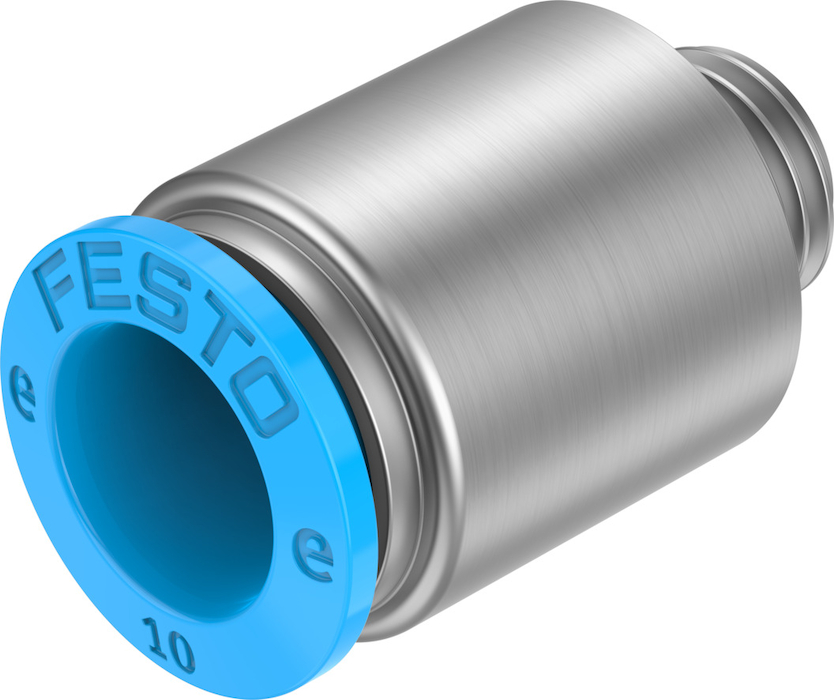

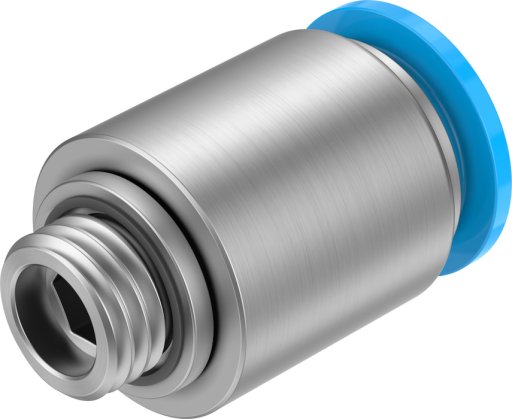

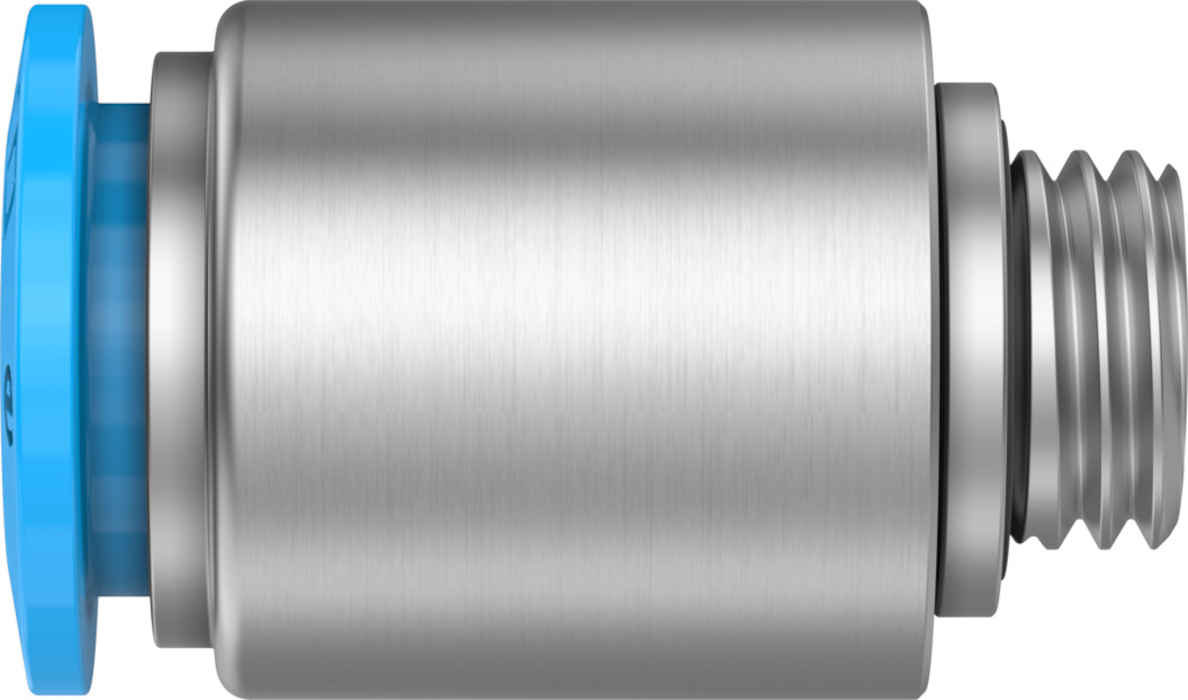

Name: NPQE-DK-G18-Q10-F1A-P10 Złącze wtykowe
SKU: FESTO-8144602
Price: 56.35 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

Standard

Średnica nominalna

od 5 MM

Rodzaj uszczelnienia części z gwintem

Pierścień uszczelniający

Pozycja montażu

dowolny

Konstrukcja/

Zasada Push Pull

Wielkość opakowania

10

Warianty

Nie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.

Ciśnienie robocze w całym zakresie temperatury/MPA

od -0.095 do 0.8 MPA

Ciśnienie robocze w całym zakresie temperatury/BAR

od -0.95 do 8 BAR

Ciśnienie robocze w całym zakresie temperatury/PSI

od -13.775 do 116 PSI

Kolor pierścienia zwalniającego

niebieski

Materiał obudowy

Stal wysokostopowa nierdzewna

Materiał pierścienia zwalniającego

Polioksymetylen

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca ze smarowaniem

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-strefa III

Przydatność do produkcji akumulatorów litowo-jonowych

Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki

Klasa Cleanroom

Klasa 4 wg ISO 14644-1

Temperatura otoczenia

od -5 do 60 GC

Znamionowy moment dokręcenia

7 NM

Tolerancja znamionowego momentu dokręcenia

± 20%

Waga produktu

od 15 G

Typ mocowania

Gniazdo sześciokątne SW5

Przyłącze pneumatyczne 1

Gwint zewnętrzny G1/8

Przyłącze pneumatyczne 2

do przewodu o średnicy zewn. 10 mm

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelki gwintu

Aluminium

Materiał uszczelnienia przewodu

NBR

Materiał elementu trzymającego przewód

Nierdzewna stal stopowa
