Name: VUVG-B10-T32C-AZT-F-1T1L-F1A Elektrozawór
SKU: FESTO-8150399
Price: 663.6 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory rozdzielające uruchamiane elektrycznie i p
Uniwersalne zawory rozdzielające
Elektrozawór plug-in VUVG_T1_F1A
VUVG-B10-T32C-AZT-F-1T1L-F1A Elektrozawór

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

2x3/2 zamknięty monostabilny

Wielkość zaworu

10 MM

Stopień ochrony

IP40

Ciśnienie robocze/MPA

od 0.15 do 1 MPA

Ciśnienie robocze/BAR

od 1.5 do 10 BAR

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna pneumatyczna

Maks. częstotliwość przełączania

3 HZ

Przydatność do produkcji akumulatorów litowo-jonowych

Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki

Klasa Cleanroom

Klasa 6 wg ISO 14644-1

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

z blokadą

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

zewn.

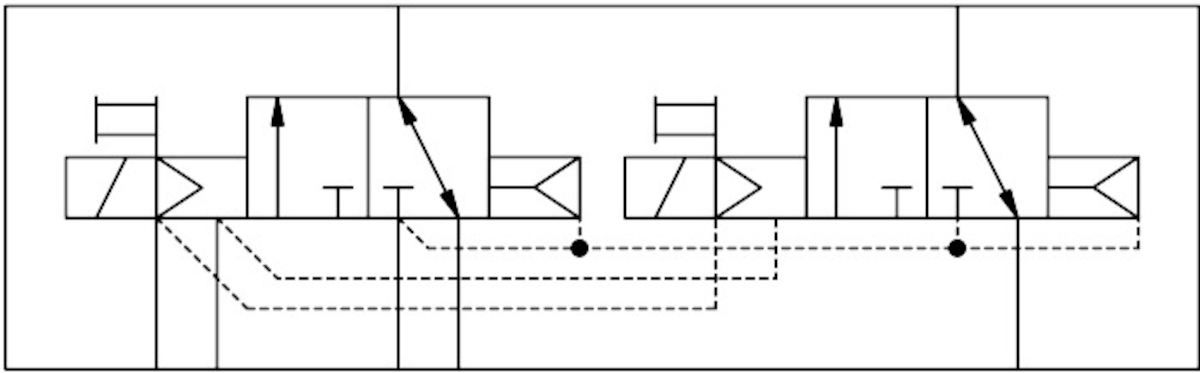

Symbol

00992905

Pokrycie

przekrycie dodatnie

Wskaźnik stanu sygnału

LED

Czas wyłączania

od 20 MS

Czas włączania

od 8 MS

Czas pracy ciągłej

100%

Pozycja montażu

dowolny

Certyfikacja

c UL us - Recognized (OL)

Maks. dodatni impuls testowy przy sygnale 0

od 1600 MIS

Maks. ujemny impuls testowy na 1 sygnale

od 3000 MIS

Parametry cewki

22 V DC: 1,0 W

Dopuszczalne wahania napięcia

+/- 10 %

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-strefa III

Temperatura medium

od -5 do 60 GC

Medium sterujące (dla pilotów)

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Temperatura otoczenia

od -5 do 60 GC

Waga produktu

od 59 G

Przyłącze elektryczne

Przez płytę przyłączeniową

Typ mocowania

na listwie przyłączeniowej

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

HNBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej
