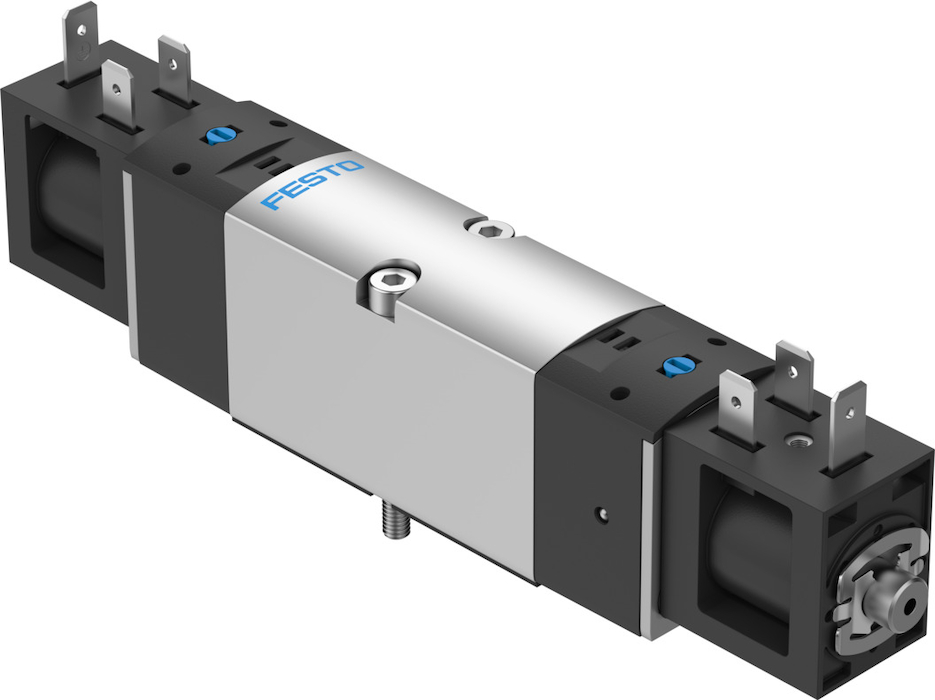

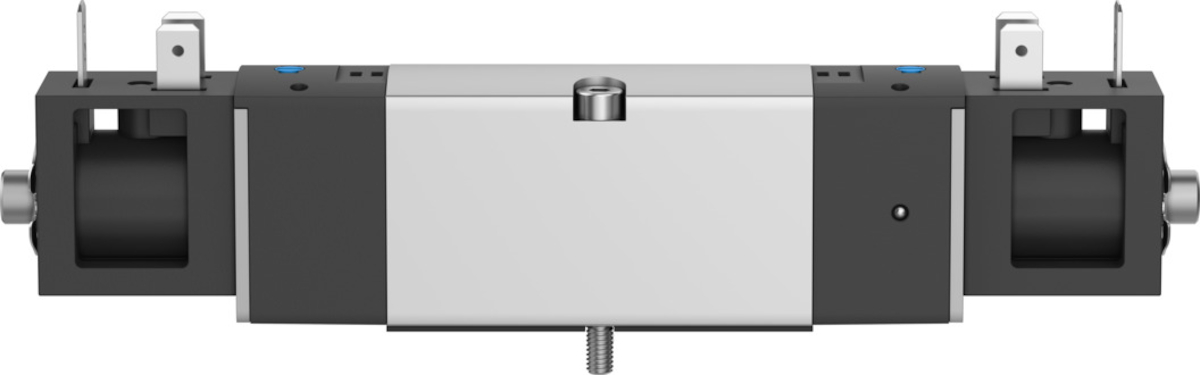

Kierunek przepływu
jednokierunkowy
Wskaźnik stanu sygnału
Przy pomocy osprzętu
Przepływ zaworu na pojedynczej płycie przyłączeniowej
od 915 L2
Przepływ zaworu, zabudowanego na bloku pneumatycznym
od 880 L2
Znamionowe napięcie robocze DC
od 24 V
Maks. moment dokręcenia, mocowanie zaworu
od 2.4 NM
Przyłącze dla otworu odpowietrzającego
nie przewodowe
Przyłącze pneumatyczne 4
Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
Materiał suwaka tłokowego
Stop aluminium do przeróbki plastycznej
Spełnia normę
ISO 15407-1
Maks. dodatni impuls testowy przy sygnale 0
od 2500 MIS
Maks. ujemny impuls testowy na 1 sygnale
od 1100 MIS
Parametry cewki
24 V DC: 3,3 W
Dopuszczalne wahania napięcia
+/- 10 %
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drgania
Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo
1 - niskie obciążenie korozyjne
Zgodność z LABS
VDMA24364-strefa III
Temperatura medium
od -5 do 50 GC
Medium sterujące (dla pilotów)
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia
od -5 do 50 GC
Przyłącze elektryczne
Kształt B
Typ mocowania
na płycie przyłączeniowej
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał uszczelnień
HNBR
Materiał obudowy
Stop aluminium do przeróbki plastycznej
Materiał śrub
Stal, ocynkowana
