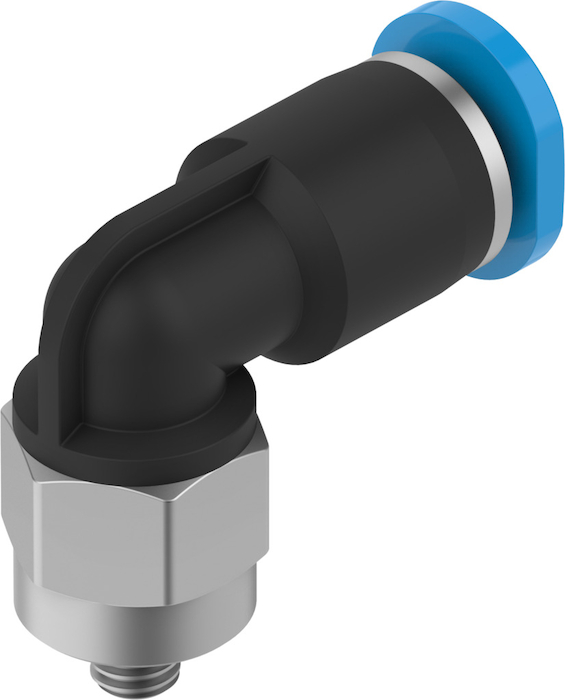

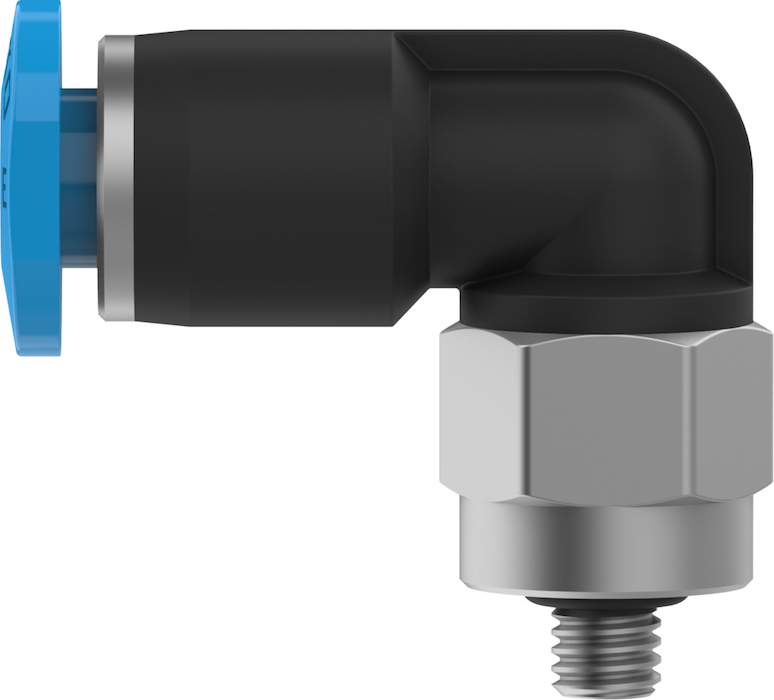

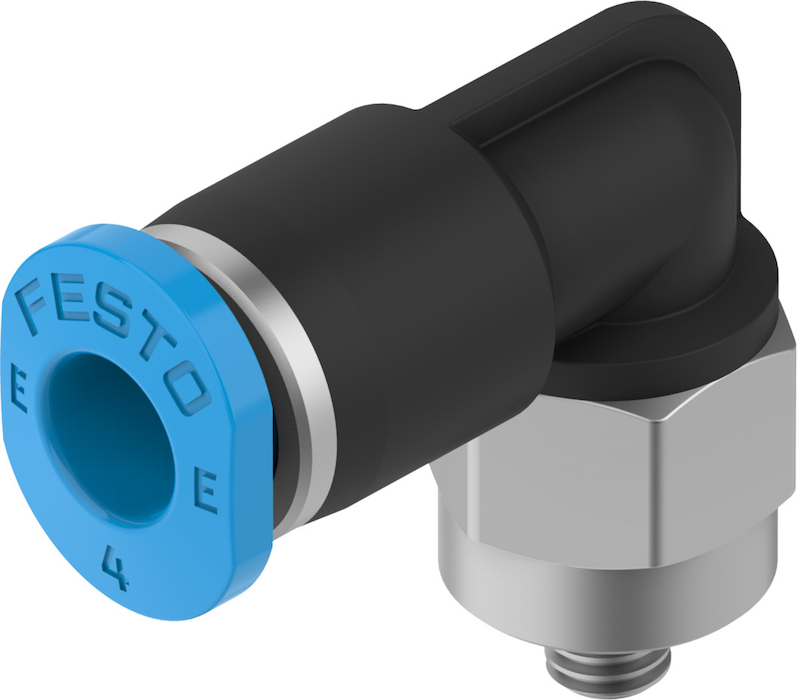

NPQE-L-M3-Q4-F1A-P10 Złącze wtykowe FESTO-8158774

numer katalogowy: FESTO-8158774
kategoria: Złącza wtykowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    Mini
    Średnica nominalna
    od 1  MM
    Rodzaj uszczelnienia części z gwintem
    Pierścień uszczelniający
    Pozycja montażu
    dowolny
    Konstrukcja/
    Zasada Push Pull
    Wielkość opakowania
    10
    Warianty
    Nie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
    Ciśnienie robocze w całym zakresie temperatury/MPA
    od -0.095 do 0.8  MPA
    Ciśnienie robocze w całym zakresie temperatury/BAR
    od -0.95 do 8  BAR
    Ciśnienie robocze w całym zakresie temperatury/PSI
    od -13.775 do 116  PSI
    Kolor pierścienia zwalniającego
    niebieski
    Materiał obudowy
    PBT
    Materiał pierścienia zwalniającego
    Polioksymetylen
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca ze smarowaniem
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-strefa III
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
    Klasa Cleanroom
    Klasa 4 wg ISO 14644-1
    Temperatura otoczenia
    od -5 do 60  GC
    Znamionowy moment dokręcenia
    0.3  NM
    Tolerancja znamionowego momentu dokręcenia
    ± 5%
    Waga produktu
    od 2.9  G
    Typ mocowania
    Zewnętrzny sześciokąt SW8
    Przyłącze pneumatyczne 1
    Gwint zewnętrzny M3
    Przyłącze pneumatyczne 2
    do przewodu o średnicy zewn. 4 mm
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelki gwintu
    NBR
    Materiał uszczelnienia przewodu
    NBR
    Materiał elementu trzymającego przewód
    Nierdzewna stal stopowa
