VABF-S6-1-P5A4S2S-G12-1 FESTO-8161610

numer katalogowy: FESTO-8161610
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-strefa III
    Temperatura przechowywania
    od -20 do 60  GC
    Względna wilgotność powietrza
    maks. 90 % przy 40°C
    Sposób uruchamiania
    elektrycznie
    Sposób uszczelnienia
    miękki
    Pozycja montażu
    dowolny
    Pomocnicze sterowanie ręczne
    z blokadą
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna mechaniczna
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    jednokierunkowy

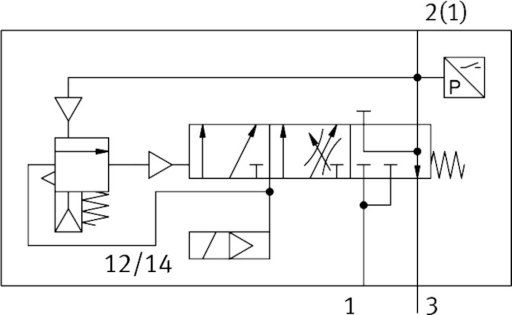

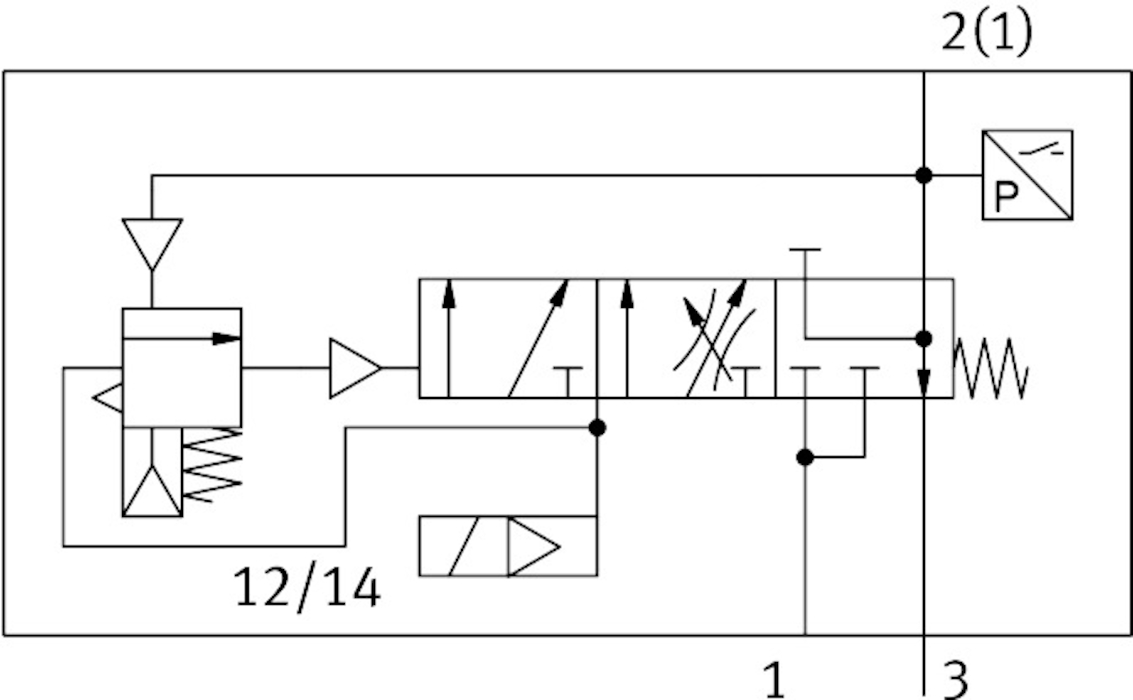

    Symbol
    00997291
    Funkcja zaworu
    Wzrost ciśnienia
    Funkcja elementu przełączającego
    Zestyk normalnie zamknięty
    Pokrycie
    pokrycie ujemne
    Uwaga dotycząca dynamicznego wymuszania stanu
    Częstotliwość przełączania min. 1/miesiąc
    Wskaźnik stanu sygnału
    Żółta dioda LED, wysterowanie zaworu
    Kontrola pozycji przełączania
    przez wyłącznik ciśnieniowy, stan odpowietrzony
    Ciśnienie robocze/MPA
    od 0.2 do 1  MPA
    Ciśnienie robocze/BAR
    od 2 do 10  BAR
    Ciśnienie pilota/MPA
    od 0.2 do 1  MPA
    Ciśnienie pilota/BAR
    od 2 do 10  BAR
    Ciśnienie przełączania
    bez możliwości regulacji
    Normalny przepływ nominalny na napowietrzaniu
    3000  L2
    Normalny przepływ nominalny, odpowietrzenie
    3300  L2
    Czas pracy ciągłej
    100%
    Znamionowe napięcie robocze DC
    od 24  V
    Parametry cewki
    24 V DC: 1,6 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Praca z olejonym powietrzem nie jest możliwa
    Temperatura medium
    od -5 do 50  GC
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Przyłącze elektryczne
    Plug-in
    Przyłącze czujnika
    Wtyczka
    Przyłącze pneumatyczne 3
    G1/2
    Stopień ochrony
    IP65
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 466  G
    Sterowanie elektryczne
    Multi-pin
    Typ mocowania
    na płycie przyłączeniowej
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał śrub
    Stal, ocynkowana
