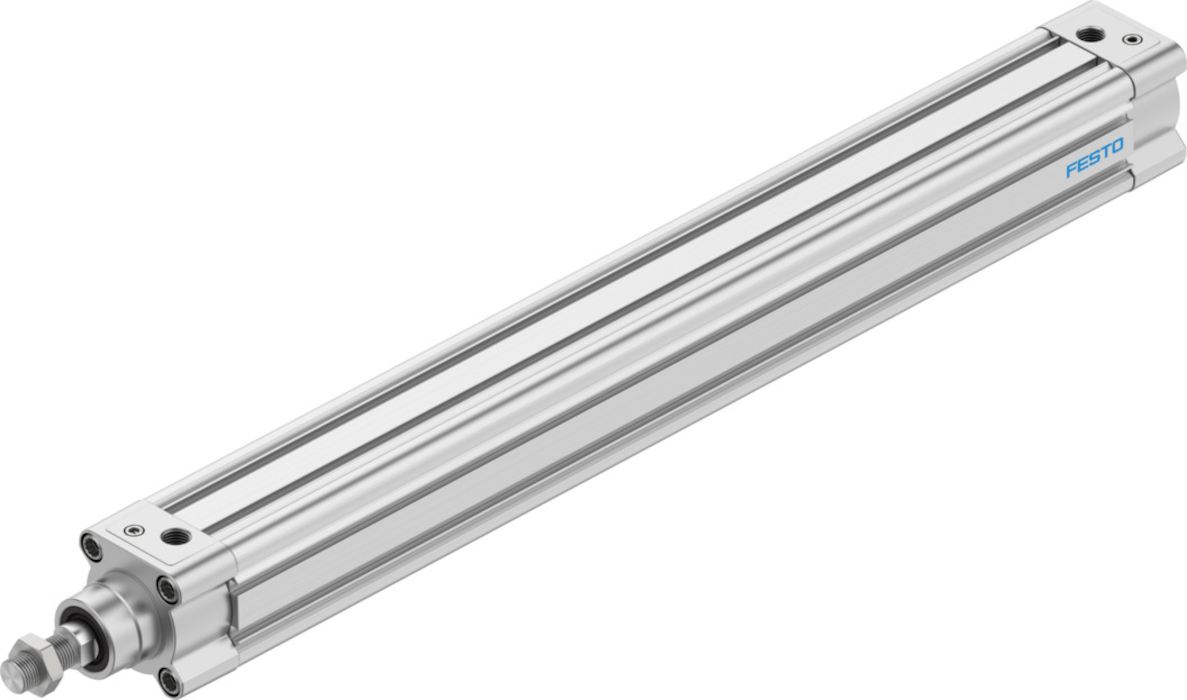

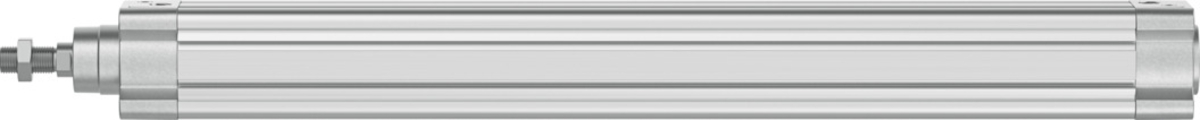

Name: DSBC-50-500-D3-PPVA-N3 Siłownik znormalizowany
SKU: FESTO-8165589
Price: 1359.1 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Napędy pneumatyczne
Siłowniki tłoczyskowe
Siłowniki znormalizowane
Siłowniki znormalizowane zgodne z ISO 15552
Siłowniki znormalizowane DSBC
DSBC-50-500-D3-PPVA-N3 Siłownik znormalizowany

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Skok

od 500 MM

Ø tłoka

50 mm

Zakończenie tłoczyska

Gwint zewnętrzny

Konstrukcja

Tłok

Pozycja montażu

dowolny

Spełnia normę

ISO 15552

Warianty

Jednostronne tłoczysko

Ciśnienie robocze/MPA

od 0.04 do 1.2 MPA

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991235

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Ciśnienie robocze/BAR

od 0.4 do 12 BAR

Sposób działania

dwustronnego działania

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Materiał - zgarniacz tłoczyska

TPE-E

Materiał śrub kołnierzowych

Stal ocynkowana

Temperatura otoczenia

od -20 do 80 GC

Energia uderzenia w pozycjach końcowych

od 1 J

Długość amortyzacji

od 22 MM

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie

od 990 N

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie

od 1178 N

Ruchoma masa przy skoku 0 mm

od 365 G

Dodatkowa poruszana masa na 10 mm skoku

od 25 G

Masa podstawowa przy 0 mm skoku

od 1216 G

Dodatkowa masa na 10 mm skoku

od 78 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne

G1/4

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał pokrywy

Aluminiowy odlew ciśnieniowy, powlekany

Materiał uszczelnienia tłoka

TPE-U(PU)

Materiał tłoka

Stop aluminium do przeróbki plastycznej

Materiał tłoczyska

Stal wysokostopowa

Materiał uszczelnienia-zgarniacza tłoczyska

TPE-U(PU)

Materiał uszczelnienia zderzakowego

TPE-U(PU)

Materiał tłoka buforowego

POM

Materiał rury siłownika

Stop aluminium, anodowany na gładko

Materiał nakrętki

Stal ocynkowana

Materiał łożyska

Połączenie metalu z polimerem
