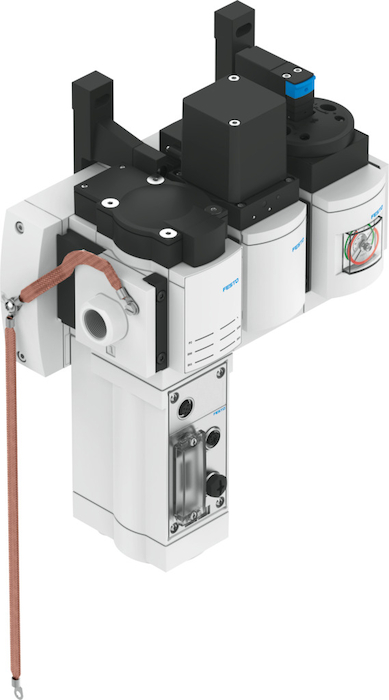

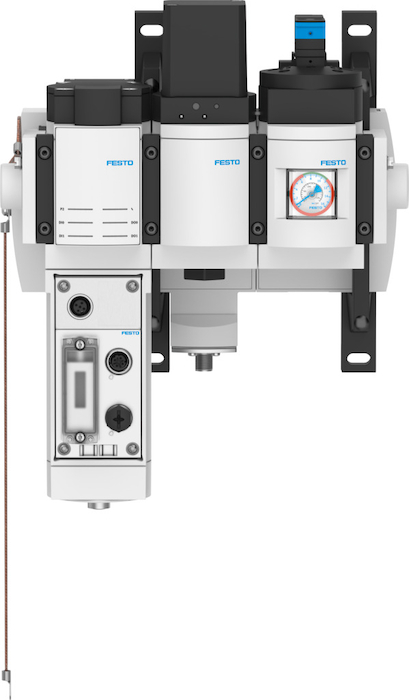

MSE6-C2M-5000-FB36-D-M- FESTO-8169406

numer katalogowy: FESTO-8169406
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    6
    Seria
    MSE
    Pozycja montażu
    Poziomo +/- 5°
    Funkcja zaworu
    2/2 otwarty, monostabilny
    Sposób powrotu
    sprężyna mechaniczna
    Ciśnienie robocze/MPA
    od 0.5 do 1.1  MPA
    Ciśnienie robocze/BAR
    od 5 do 11  BAR
    Ciśnienie robocze/PSI
    od 72.5 do 159.5  PSI
    Zakres regulacji ciśnienia/MPA
    od 0.25 do 1  MPA
    Zakres regulacji ciśnienia/BAR
    od 2.5 do 10  BAR
    Zakres regulacji ciśnienia/PSI
    od 36.25 do 145  PSI
    Maks. histereza ciśnienia/MPA
    0.03  MPA
    Maks. histereza ciśnienia/BAR
    od 0.3  BAR
    Maks. histereza ciśnienia/PSI
    4.35  PSI
    Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)
    od 7000  L2
    Czas pracy ciągłej
    100%
    Maks. pobór prądu, obciążenie
    od 0.26  MA
    Maks. pobór prądu, logika
    od 0.35  MA
    Maks. prąd całkowity
    1  A
    Certyfikacja
    RCM Mark
    Znak KC
    KC-EMV
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Praca z olejonym powietrzem nie jest możliwa
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura przechowywania
    od -10 do 60  GC
    Temperatura medium
    do 50  GC
    Stopień ochrony
    IP65
    Temperatura otoczenia
    do 50  GC
    Waga produktu
    od 4395  G
    Przyłącze elektryczne
    4-pin
    Przyłącze pneumatyczne 1
    G1/2
    Przyłącze pneumatyczne 2
    G1/2
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Materiał pokrywy/
    Wzmocniony poliamid
    Interfejs magistrali polowej
    2 x gniazdo wtykowe, M12x1, 4-pin, kodowanie D
    Zakres napięcia roboczego DC elektronika/czujniki
    od 18 do 30  V
    Zakres napięcia roboczego DC, napięcie obciążenia
    od 21.6 do 28.8  V
    Ochrona przed zmianą polaryzacji
    do przyłączy napięcia roboczego
    Wyświetlane jednostki
    kPa
    Wartość początkowa zakresu pomiaru przepływu
    od 50  L2
    Wartość końcowa zakresu pomiaru przepływu
    od 5000  L2
    Dokładność wartości natężenia przepływu
    ± (3% o.m.v. + 0,3% FS)
    Zakres pomiaru ciśnienia – wartość początkowa/MPA
    0  MPA
    Zakres pomiaru ciśnienia – wartość początkowa/BAR
    0  BAR
    Zakres pomiaru ciśnienia – wartość początkowa/PSI
    0  PSI
    Wartość końcowa zakresu pomiaru ciśnienia/MPA
    1.4  MPA
    Wartość końcowa zakresu pomiaru ciśnienia/BAR
    14  BAR
    Wartość końcowa zakresu pomiaru ciśnienia/PSI
    203  PSI
    Dokładność w ± % FS
    od 3  YUQ
    Liczba wejść
    2
    Logika przełączania wejść
    PNP (przełączanie do plusa)
    Liczba wyjść
    2
    Logika przełączania wyjść
    PNP (przełączanie do plusa)
    Maks. zasilanie na każdy kanał
    1 A (obciążenie lampą 12 W)
