Konstrukcja

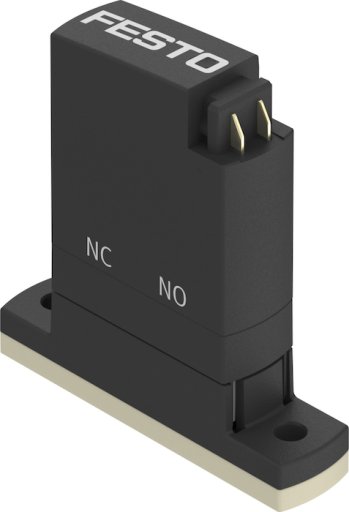

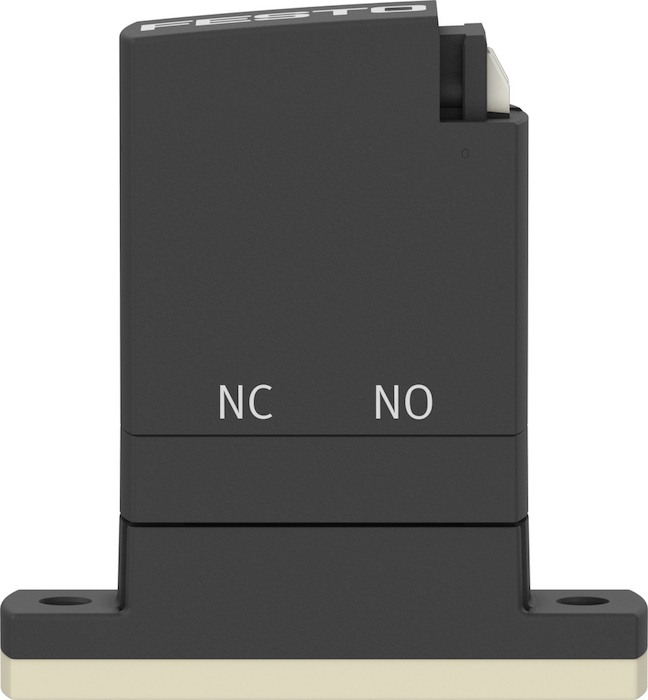

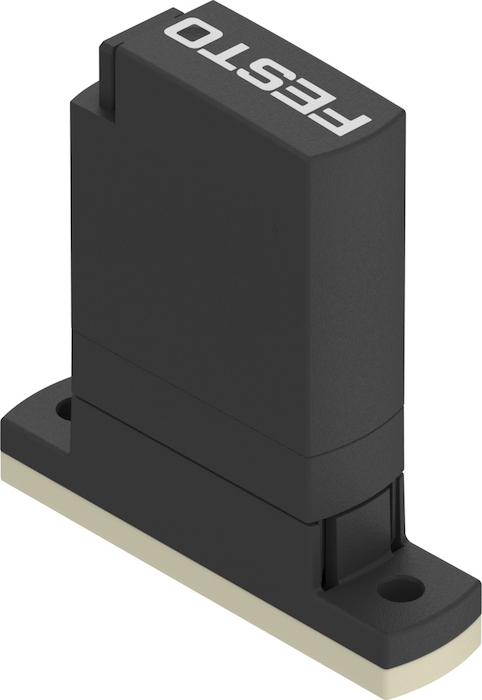

Zawór wahaczowy z uszczelką membranową
Sposób uszczelnienia
miękki
Materiały mające kontakt z medium
EPDM
Dopuszczenie do branży spożywczej
patrz rozszerzone informacje o materiale
Ciśnienie medium/PSI
od -7.25 do 29 PSI
Informacja dotycząca ciśnienia medium
COM: -0,25 - 2 bar / -0,025 - 0,2 MPa / -3,625 - 29 psi
Kierunek przepływu
Rewersyjny z ograniczeniami
Sposób uruchamiania
elektrycznie
Rodzaj sterowania
bezpośrednie
Sposób powrotu
sprężyna mechaniczna
Pomocnicze sterowanie ręczne
brak
Typ mocowania
Przez otwór przelotowy dla śruby M2
Przyłącze elektryczne 1, rodzaj przyłącza
Gniazdo wtykowe
Przyłącze elektryczne 1, technika przyłączeniowa
Układ przyłączy Q7
Przyłącze elektryczne 1, liczba pinów/żył
od 2
Przyłącze elektryczne 1, układ połączeń
00997312
Szerokość modułu
od 7.5 MM

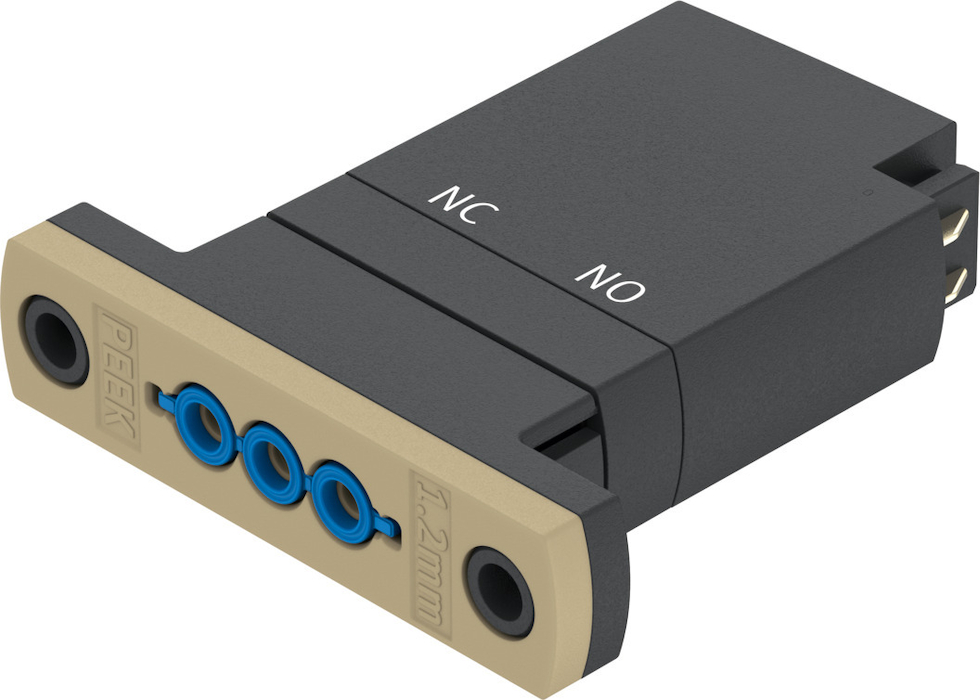

Przyłącze mediów płynnych
Kołnierz
Informacja o medium
Zwrócić uwagę na odporność materiałów wchodzących w kontakt z mediami
Objętość wewnętrzna
16 µl, objętość płynu pozostająca w zaworze
Temperatura mediów płynnych
do 50 GC
Temperatura mediów gazowych
do 50 GC
Temperatura otoczenia
do 50 GC
Temperatura przechowywania
od -20 do 70 GC
Ciśnienie medium/MPA
od -0.05 do 0.2 MPA
Ciśnienie medium/BAR
od -0.5 do 2 BAR
Różnica ciśnienia/MPA
0.2 MPA
Różnica ciśnienia/BAR
2 BAR
Różnica ciśnienia/PSI
29 PSI
Ciśnienie rozrywające/MPA
2.3 MPA
Ciśnienie rozrywające/BAR
23 BAR
Ciśnienie rozrywające/PSI
333.5 PSI
Zakres napięcia roboczego DC
od 12 do 26 V
Informacja o zakresie napięcia roboczego DC
z elektryczną płytą przyłączeniową VAVE-K1-…
Dopuszczalne wahania napięcia
+/- 10 %
Pobór mocy elektrycznej
od 3.5 W
Uwaga dotycząca poboru mocy
Faza niskiego natężenia 0,3 W, faza wysokiego natężenia 3,5 W do 60 ms, w połączeniu z VAVE-K1-…
Parametry cewki
12 - 26 V DC: faza niskiego natężenia 0,06 W, faza wysokiego natężenia 2,2 W
Klasa materiału izolującego
B
Czas pracy ciągłej
100% w połączeniu z redukcją prądu podtrzymania
Maks. częstotliwość przełączania
6 HZ
Informacja dot. częstotliwości przełączania
zależnie od temperatury otoczenia i stanu montażowego
Czas reakcji "on" dla mediów ciekłych
od 5 MS
Czas przełączania w przypadku mediów gazowych
od 5 MS
Czas przełączania, media płynne
od 5 MS
Czas wyłączania, media gazowe
od 5 MS
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)
od 11 L2
Uwaga dotycząca normalnego przepływu nominalnego
Przy spadku ciśnienia z 1 -> 0 bar (media gazowe)
Przepływ Kv/MQH
od 0.021 MQH
Przepływ Kv/L2
od 0.35 L2
Wskazówka dotycząca przepływu Kv
Do wody
Przepływ wody przy maks. ciśnieniu roboczym
0,5 l/min
Materiał obudowy
Wzmocniony poliamid
Materiał uszczelnień
EPDM
Informacja o materiałach
Zgodność z dyrektywą RoHS
Zgodność z LABS
VDMA24364-strefa III
Uwaga o stopniu ochrony
w stanie zamontowanym
Informacja o zastosowaniu
tylko do użytku w pomieszczeniach
Klasa odporności korozyjnej wg normy Festo
0 - Brak obciążenia korozyjnego
