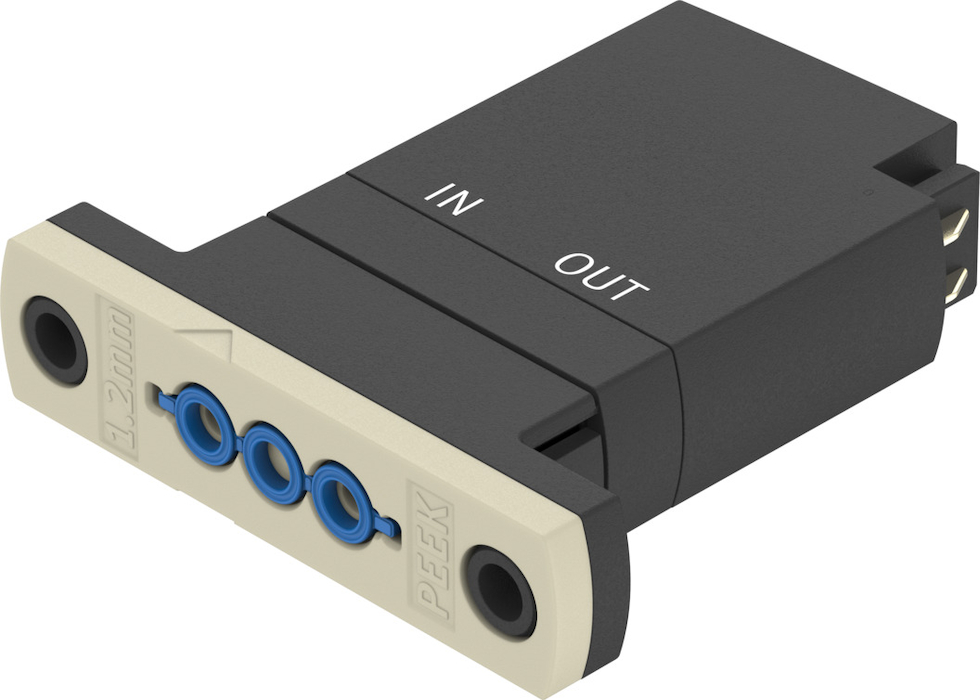

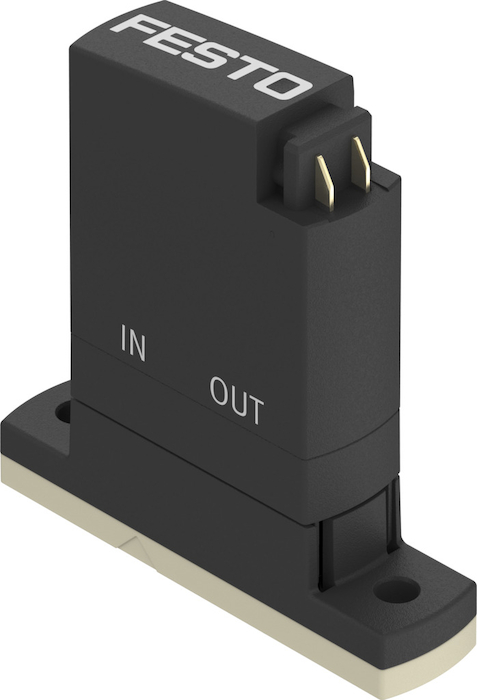

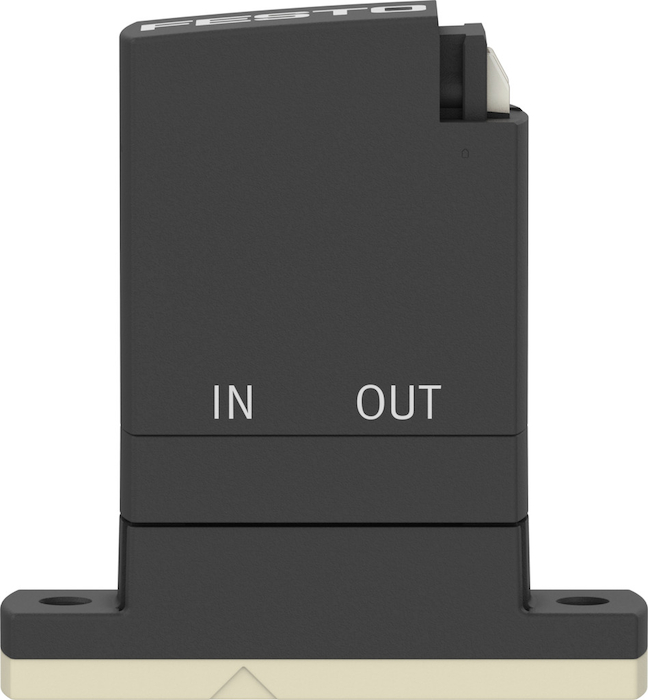

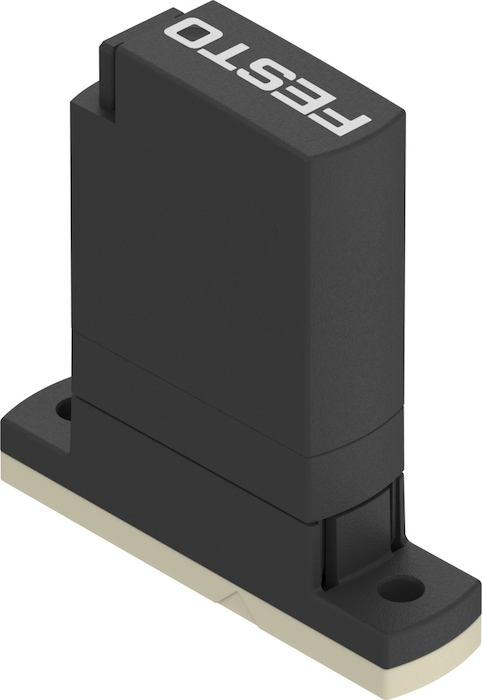

VYKA-F7-M22C-12-PV-5YQ7 Elektrozawór odseparowany od medium FESTO-8170087

numer katalogowy: FESTO-8170087
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Konstrukcja
    Zawór wahaczowy z uszczelką membranową
    Sposób uszczelnienia
    miękki
    Materiały mające kontakt z medium
    FPM
    Dopuszczenie do branży spożywczej
    patrz rozszerzone informacje o materiale
    Ciśnienie medium/PSI
    od -7.25 do 29  PSI
    Informacja dotycząca ciśnienia medium
    IN: -0,25 - 2 bar / -0,025 - 0,2 MPa / -3,625 - 29 psi
    Kierunek przepływu
    Rewersyjny z ograniczeniami
    Sposób uruchamiania
    elektrycznie
    Rodzaj sterowania
    bezpośrednie
    Sposób powrotu
    sprężyna mechaniczna
    Pomocnicze sterowanie ręczne
    brak
    Pozycja montażu
    dowolny
    Typ mocowania
    Przez otwór przelotowy dla śruby M2
    Przyłącze elektryczne 1, rodzaj przyłącza
    Gniazdo wtykowe
    Przyłącze elektryczne 1, technika przyłączeniowa
    Układ przyłączy Q7
    Przyłącze elektryczne 1, liczba pinów/żył
    od 2
    Przyłącze elektryczne 1, układ połączeń
    00997312
    Wielkość
    7
    Szerokość modułu
    od 7.5  MM
    Przyłącze mediów płynnych
    Kołnierz
    Medium
    Płynne media
    Informacja o medium
    Zwrócić uwagę na odporność materiałów wchodzących w kontakt z mediami
    Objętość wewnętrzna
    18 µl, objętość płynu pozostająca w zaworze
    Temperatura mediów płynnych
    do 50  GC
    Temperatura mediów gazowych
    do 50  GC
    Temperatura otoczenia
    do 50  GC
    Temperatura przechowywania
    od -20 do 70  GC
    Ciśnienie medium/MPA
    od -0.05 do 0.2  MPA
    Ciśnienie medium/BAR
    od -0.5 do 2  BAR
    Różnica ciśnienia/MPA
    0.2  MPA
    Różnica ciśnienia/BAR
    2  BAR
    Różnica ciśnienia/PSI
    29  PSI
    Ciśnienie rozrywające/MPA
    2.3  MPA
    Ciśnienie rozrywające/BAR
    23  BAR
    Ciśnienie rozrywające/PSI
    333.5  PSI
    Zakres napięcia roboczego DC
    od 12 do 26  V
    Informacja o zakresie napięcia roboczego DC
    z elektryczną płytą przyłączeniową VAVE-K1-…
    Dopuszczalne wahania napięcia
    +/- 10 %
    Pobór mocy elektrycznej
    od 3.5  W
    Uwaga dotycząca poboru mocy
    Faza niskiego natężenia 0,3 W, faza wysokiego natężenia 3,5 W do 60 ms, w połączeniu z VAVE-K1-…
    Parametry cewki
    12 - 26 V DC: faza niskiego natężenia 0,06 W, faza wysokiego natężenia 2,2 W
    Klasa materiału izolującego
    B
    Czas pracy ciągłej
    100% w połączeniu z redukcją prądu podtrzymania
    Maks. częstotliwość przełączania
    6  HZ
    Informacja dot. częstotliwości przełączania
    zależnie od temperatury otoczenia i stanu montażowego
    Czas reakcji "on" dla mediów ciekłych
    od 5  MS
    Czas przełączania w przypadku mediów gazowych
    od 5  MS
    Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)
    od 10  L2
    Uwaga dotycząca normalnego przepływu nominalnego
    Przy spadku ciśnienia z 1 -> 0 bar (media gazowe)
    Przepływ Kv/MQH
    od 0.018  MQH
    Przepływ Kv/L2
    od 0.3  L2
    Wskazówka dotycząca przepływu Kv
    Do wody
    Przepływ wody przy maks. ciśnieniu roboczym
    0,027 m³/h
    Symbol
    00992884
    Materiał obudowy
    Wzmocniony poliamid
    Materiał membrany
    FPM
    Materiał uszczelnień
    FPM
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Zgodność z LABS
    VDMA24364-strefa III
    Waga produktu
    od 10.9  G
    Stopień ochrony
    IP40
    Uwaga o stopniu ochrony
    w stanie zamontowanym
    Informacja o zastosowaniu
    tylko do użytku w pomieszczeniach
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
