FESTO-8824 | JDH-5-1/8 Zawór pneumatyczny

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory rozdzielające uruchamiane elektrycznie i p
Uniwersalne zawory rozdzielające
Zawory Classic Tiger
JDH-5-1/8 Zawór pneumatyczny

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

5/2 bistabilny z dominacją

Czas przełączania

od 7 MS

Ciśnienie robocze/MPA

do 1 MPA

Ciśnienie robocze/BAR

do 10 BAR

Konstrukcja

Gniazdo talerzowe

Maks. częstotliwość przełączania

12 HZ

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Rodzaj sterowania

bezpośrednie

Przyłącze zasilania powietrzem pilotów

zewn.

Kierunek przepływu

jednokierunkowy

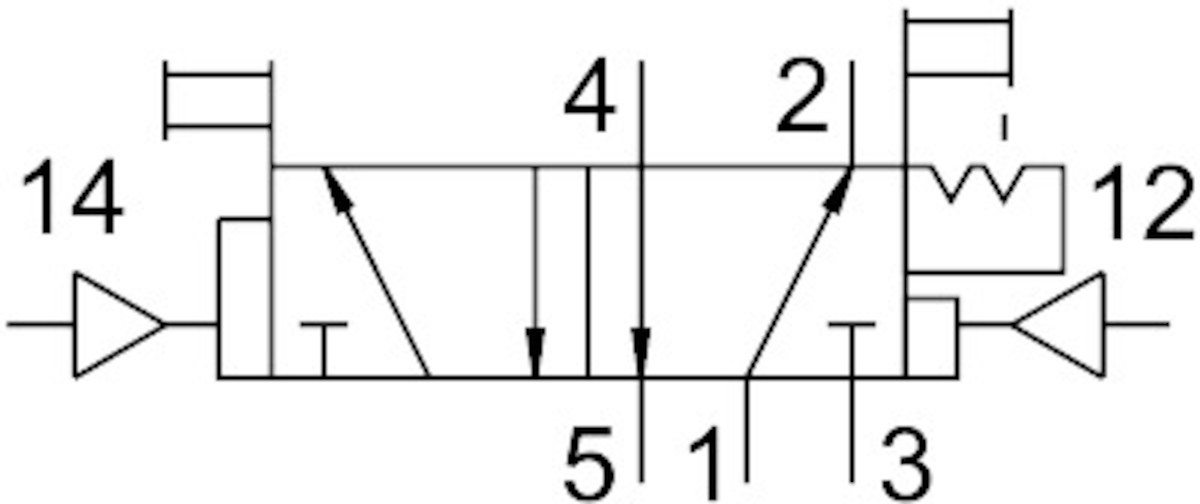

Symbol

00995764

Pokrycie

pokrycie ujemne

Czas wyłączania

od 16 MS

Czas włączania

od 9 MS

Przyłącze pneumatyczne 4

G1/8

Pozycja montażu

dowolny

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura medium

od -10 do 60 GC

Temperatura otoczenia

od -10 do 60 GC

Waga produktu

od 330 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne 1

G1/8

Przyłącze pneumatyczne 2

G1/8

Przyłącze pneumatyczne 3

G1/8

Przyłącze pneumatyczne 5

G1/8

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

NBR

Materiał obudowy

Aluminiowy odlew ciśnieniowy
