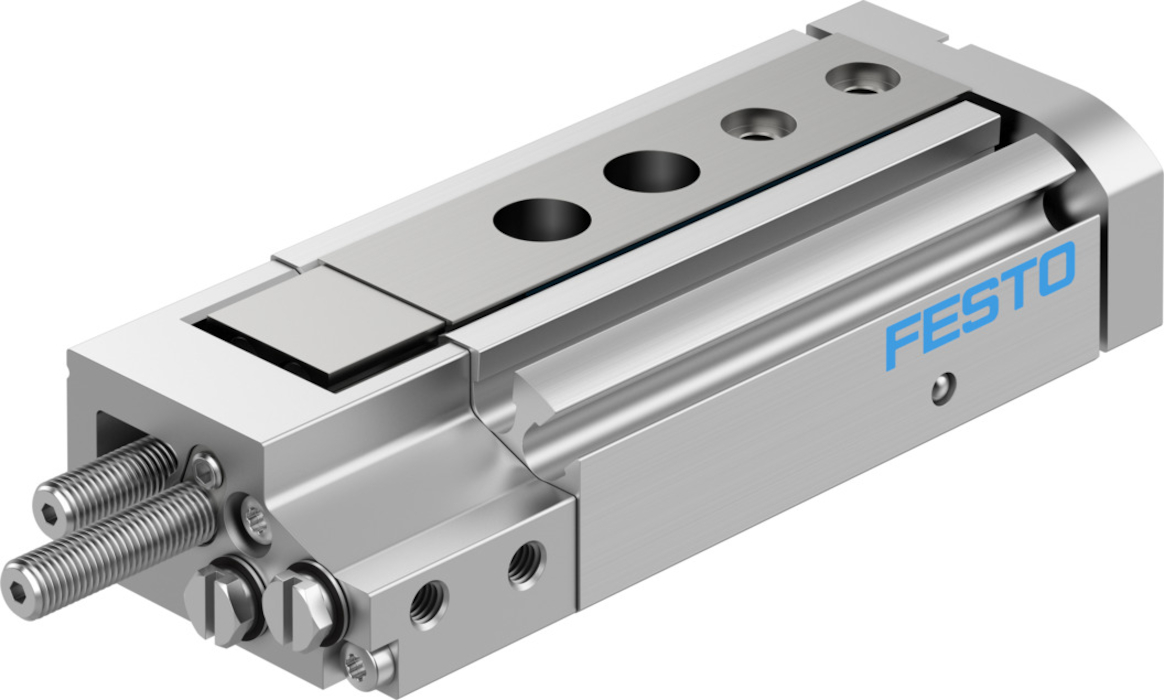

Jednostki-mini DGSL, metryczne
Skok | od 10 - od 200 MM |
Ø tłoka | 6 mm - 32 mm |
Tryb pracy jednostki napędowej | Płyta spinająca |
Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron - krótkie, elastyczne pierścienie/płytki amortyzujące z obu stron |
Pozycja montażu | dowolny |
Prowadnica | Prowadnica na łożyskach kulkowych z koszykiem |
Konstrukcja | Jarzmo |
Sygnalizacja położenia | do wyłącznika zbliżeniowego |
Symbol | 00991263 |
Ciśnienie robocze/MPA | od 0.25 do 0.8 - od 0.1 do 0.8 MPA |
Ciśnienie robocze/BAR | od 2.5 do 8 - od 1 do 8 BAR |
Maks. prędkość | od 0.5 - od 0.8 M/S |

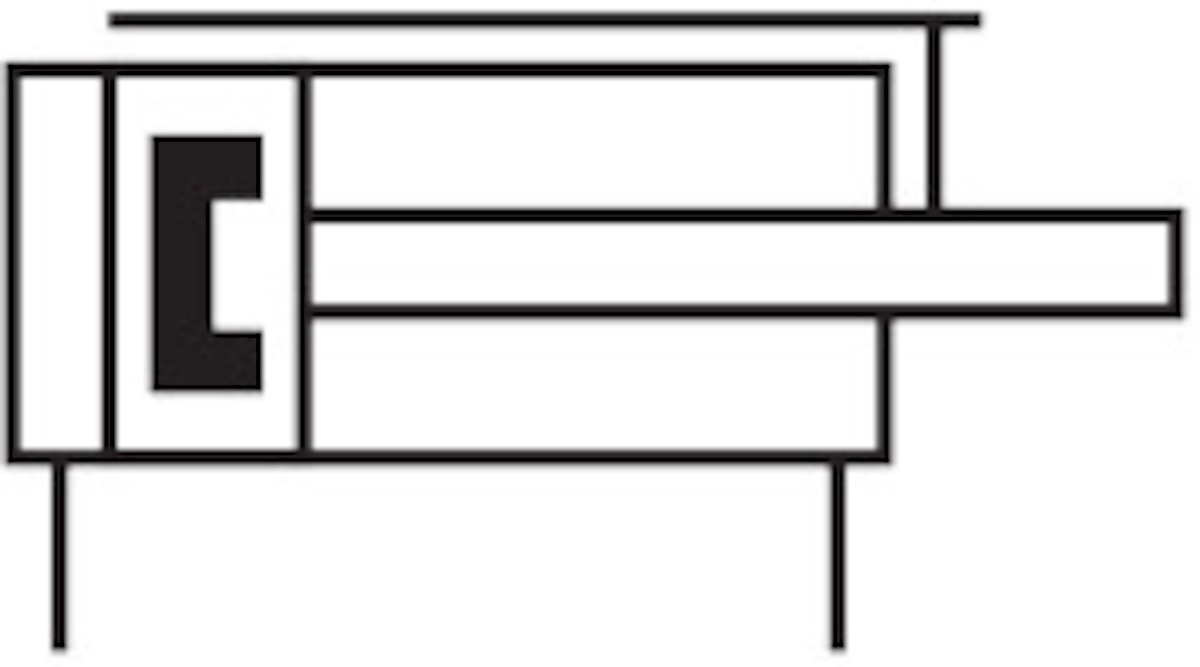

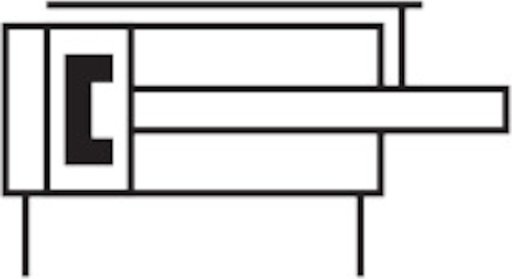

Sposób działania | dwustronnego działania |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
Zgodność z LABS | VDMA24364-B1/B2-L |
Temperatura otoczenia | do 60 GC |
Energia uderzenia w pozycjach końcowych | od 0.015 - od 0.55 NM |
Maks. siła Fy | od 343 - od 4800 N |
