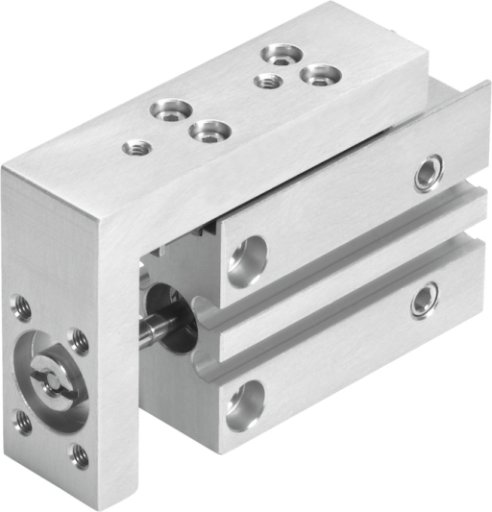

Jednostki-mini SLS
Skok | od 5 - od 30 MM |
Ø tłoka | 6 mm - 16 mm |
Tryb pracy jednostki napędowej | Płyta spinająca |
Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
Pozycja montażu | dowolny |
Prowadnica | Prowadnica na łożyskach kulkowych z koszykiem |
Konstrukcja | Jarzmo |
Sygnalizacja położenia | do wyłącznika zbliżeniowego |
Symbol | 00991737 |
Ciśnienie robocze/MPA | od 0.15 do 1 - od 0.1 do 1 MPA |
Ciśnienie robocze/BAR | od 1.5 do 10 - od 1 do 10 BAR |
Sposób działania | dwustronnego działania |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
Zgodność z LABS | VDMA24364-B2-L |
Temperatura otoczenia | od -20 do 60 GC |
Energia uderzenia w pozycjach końcowych | od 0.008 - od 0.15 NM |
Maks. siła Fy | od 220 - od 390 N |
Maks. siła Fz | od 220 - od 390 N |
