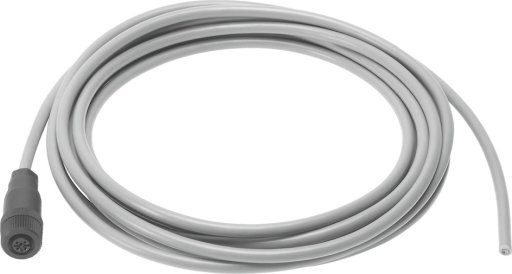

KMPYE
Spełnia normę | EN 61076-2-101 |
Przyłącze elektryczne 1, wyprowadzenie kabla | proste |
Przyłącze elektryczne 1, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
Przyłącze elektryczne 1, liczba pinów/żył | od 4 |
Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
Przyłącze elektryczne 2, użyte piny/żyły | od 4 |
Przyłącze elektryczne 1, użyte piny/żyły | od 4 |
Przyłącze elektryczne 1, rodzaj mocowania | Ryglowanie śrubą z sześciokątem o rozm. 18 i z radełkowaniem wzdłużnym |
Przyłącze elektryczne 1, układ połączeń | 00995385 |
Przyłącze elektryczne 2, funkcja | Strona sterowania |
Przyłącze elektryczne 2, rodzaj przyłącza | Kabel |
Przyłącze elektryczne 2, technika przyłączeniowa | otwarty koniec |
Przyłącze elektryczne 2, liczba pinów/żył | od 4 |
Warunki testowania kabla | Warunki testu na żądanie |
Promień gięcia, ruchome ułożenie kabla | od 90 MM |
Średnica kabla | od 6.2 MM |
Tolerancja średnicy kabla | ± 0,3 mm |
Zakres napięcia roboczego DC | do 30 V |
Znamionowe napięcie robocze DC | od 24 V |
Odporność na napięcie udarowe | od 2.5 KV |
