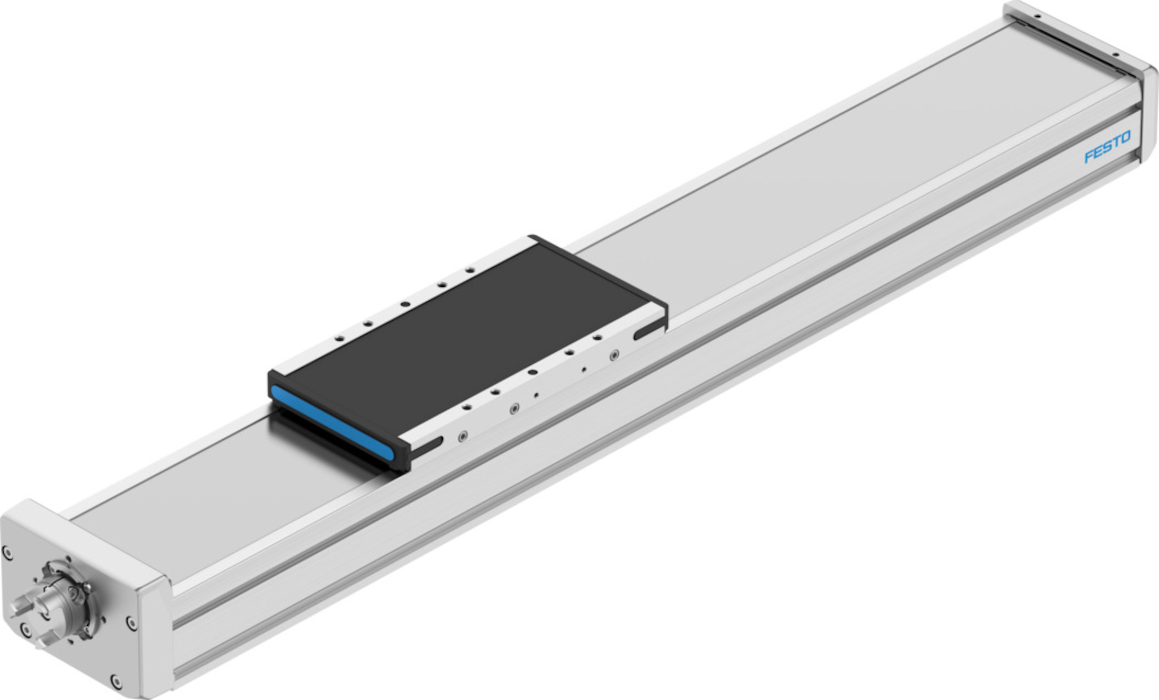

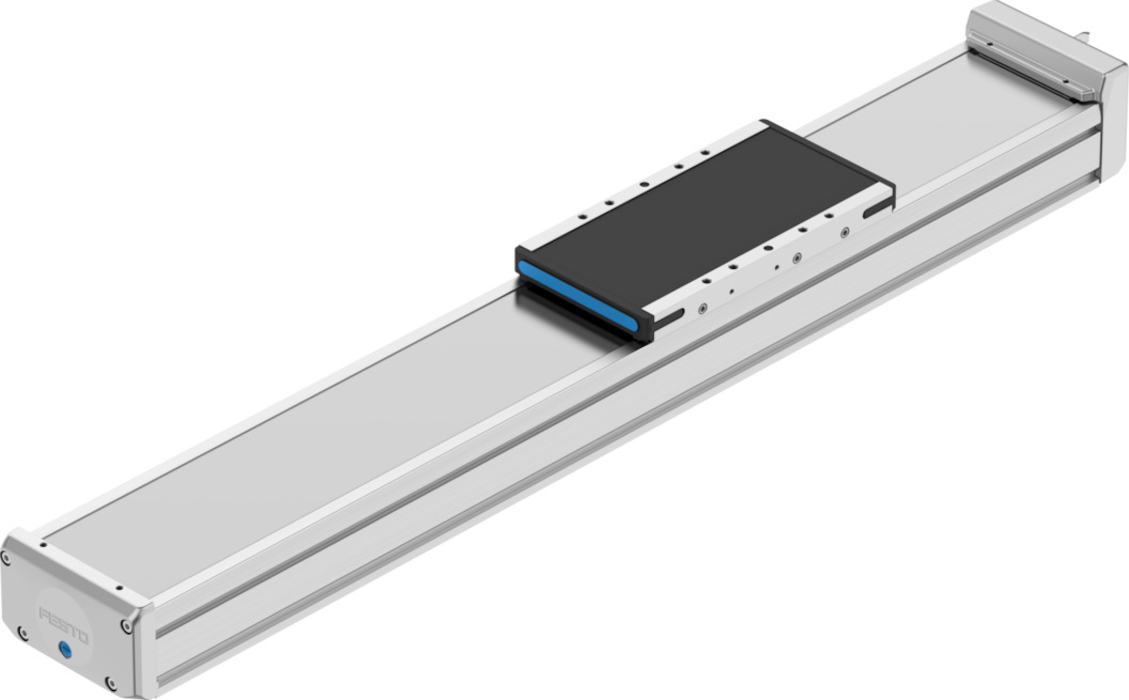

Napęd ze śrubą ELGD_BS_WD
Wielkość | 100 |
Konstrukcja | Elektromechaniczna oś liniowa |
Symbol | 00991211 |
Temperatura otoczenia | do 60 GC |
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 720 NM |
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 720 NM |
Odległość między powierzchnią wózka a środkiem prowadnicy | od 47 MM |
Maks. siła promieniowa na wałku napędowym | od 180 N |
Maks. siła posuwu Fx | od 1100 N |
Skrętny moment bezwładności It | 108900 Y12 |
Masowy moment bezwładności JH na metr skoku | od 0.07554 KGC |
Masowy moment bezwładności JL na kg obciążenia efektywnego | od 0.02533 KGC |
Masowy moment bezwładności JO | od 0.05632 KGC |
Stała posuwu | od 10 Y13 |
Referencyjna żywotność | od 5000 KM |
Interwał konserwacji | Smarowanie na cały okres użytkowania |
Ruchoma masa własna | od 1185 G |
Masa podstawowa przy 0 mm skoku | od 2979 G |
Dodatkowa masa na 10 mm skoku | od 59 G |
Ugięcie dynamiczne (obciążenie w ruchu) | 0,05% długości osi, maksymalnie 0,5 mm |
