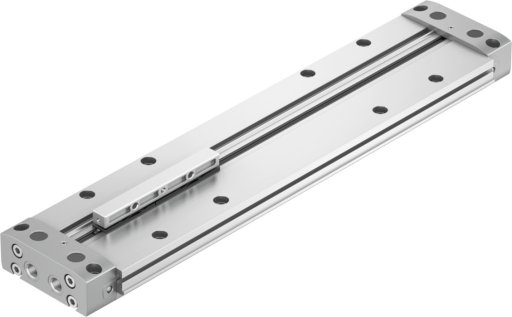

Napędy liniowe DLGF
Skok | od 100 - od 600 MM |
Ø tłoka | 25 mm - 20 mm |
Amortyzacja | samonastawna amortyzacja pneumatyczna w położeniu końcowym |
Pozycja montażu | dowolny |
Prowadnica | Prowadnica podstawowa - Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
Zasada zabierania | kształtowo (rowek) |
Sygnalizacja położenia | do wyłącznika zbliżeniowego |
Symbol | 00991254 - 00995280 |
Ciśnienie robocze/MPA | od 0.15 do 0.8 - od 0.2 do 0.8 MPA |
Ciśnienie robocze/BAR | od 1.5 do 8 - od 2 do 8 BAR |
Sposób działania | dwustronnego działania |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
Zgodność z LABS | VDMA24364-B1/B2-L |
Temperatura otoczenia | do 60 GC |
Długość amortyzacji | od 9 - od 9.6 MM |
Maks. siła Fz (w kierunku napędu) | 164 - 700 N |
Maks. siła +Fz (z dala od napędu) | 95 - 400 N |
Maks. moment Mx | od 1.1 - od 5.4 NM |
