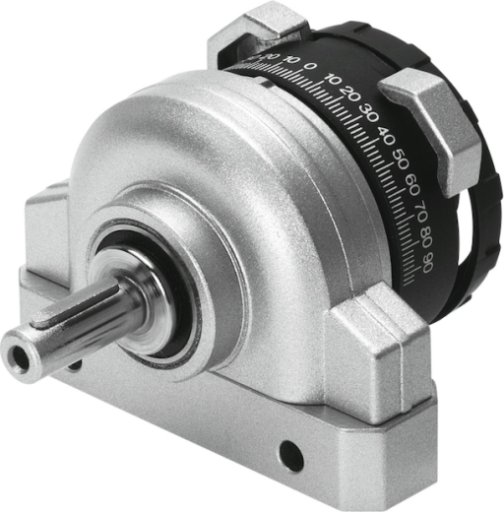

Napędy wahadłowe DSR, wersja metryczna
Wielkość | 10 - 12 |
Kąt amortyzacji | 2.2 - 2.4 DEG |
Kąt obrotu | do 180 DEG |
Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
Pozycja montażu | dowolny |
Sposób działania | dwustronnego działania |
Konstrukcja | Tłok łopatkowy |
Sygnalizacja położenia | brak |
Symbol | 00991265 |
Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi) | 3 HZ |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
Zgodność z LABS | VDMA24364-B2-L |
Temperatura otoczenia | od -10 do 60 GC |
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi) | od 1 - od 0.5 NM |
Waga produktu | od 200 - od 100 G |
Typ mocowania | Przy pomocy otworów przelotowych |
Przyłącze pneumatyczne | M5 - M3 |
Materiał wałka napędu | Stal |
Materiał uszczelnień | NBR |
