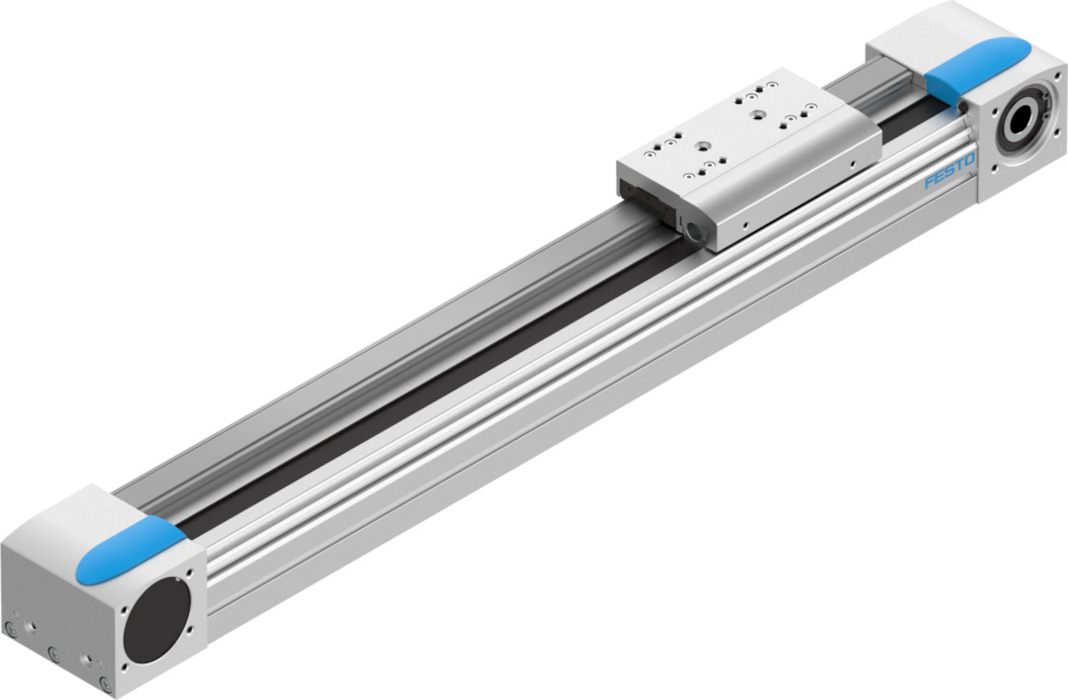

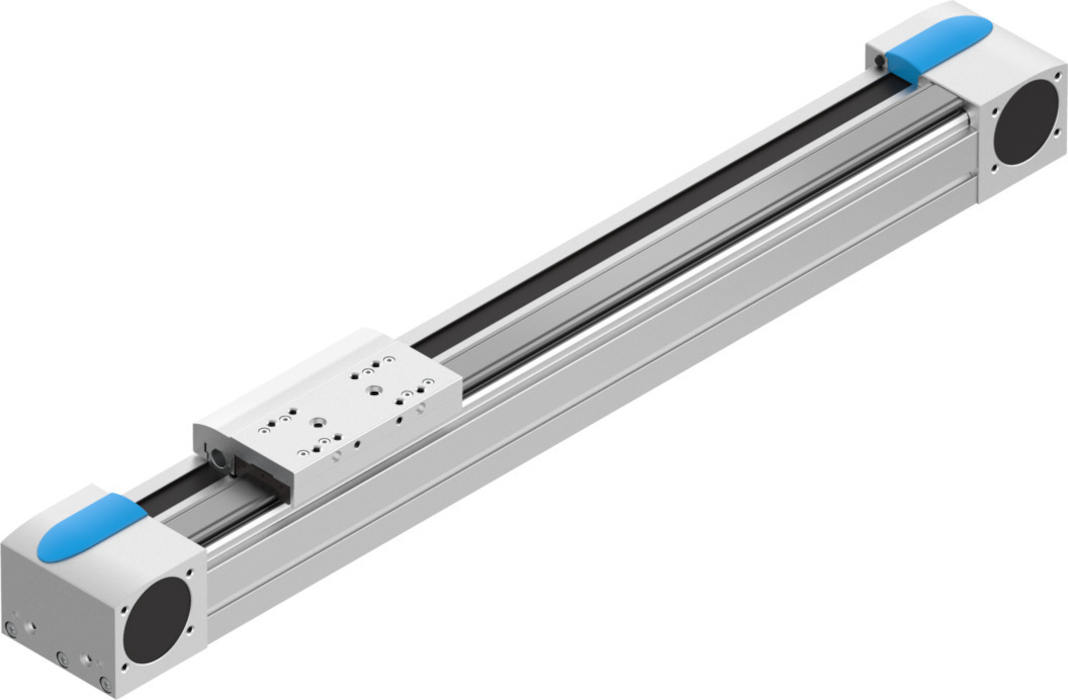

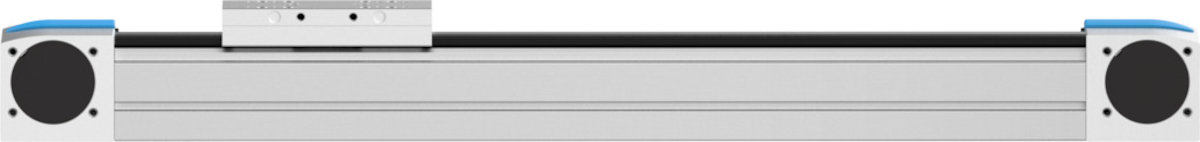

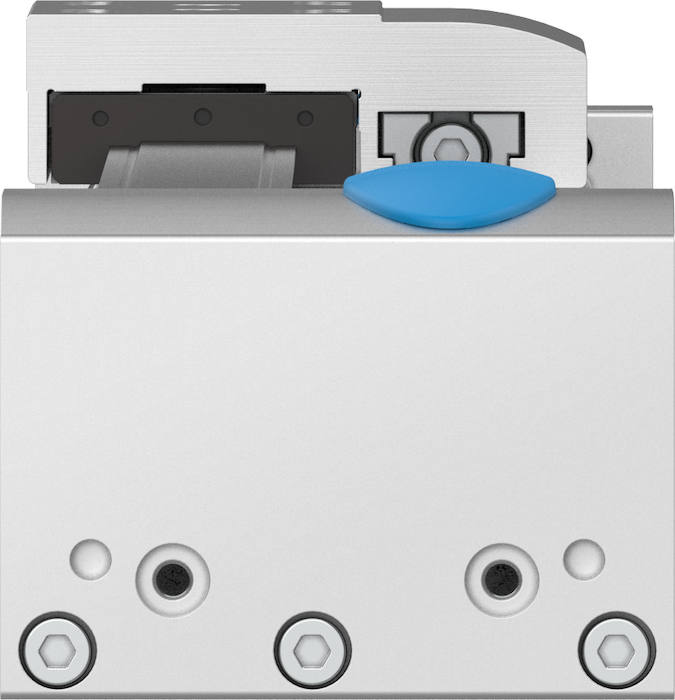

Napędy z paskiem zębatym EGC-TB
Wielkość | 80 - 120 |
Maks. prędkość | od 5 M/S |
Pozycja montażu | dowolny |
Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
Konstrukcja | Elektromechaniczna oś liniowa |
Typ silnika | Silnik skokowy |
Symbol | 00991212 |
Maks. przyspieszenie | od 50 MS2 |
Powtarzalność | ±0,08 mm |
Czas pracy ciągłej | 100% |
Stopień ochrony | IP40 |
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 133 - od 531 NM |
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 357 - od 1400 NM |
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | od 357 - od 1400 NM |
Skrętny moment bezwładności It | 551000 - 2680000 Y12 |
Masowy moment bezwładności JH na metr skoku | od 0.19 - od 0.93 KGC |
Masowy moment bezwładności JL na kg obciążenia efektywnego | od 2.05 - od 3.96 KGC |
Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 844000 - 4620000 Y12 |
Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 1160000 - 5650000 Y12 |
Materiał koła pasowego | Stal wysokostopowa nierdzewna |
