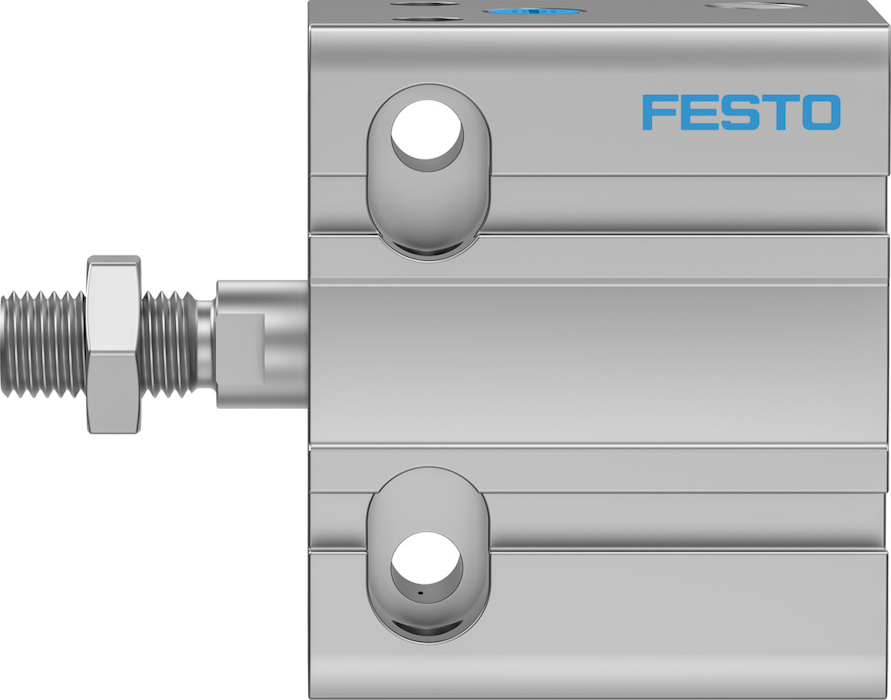

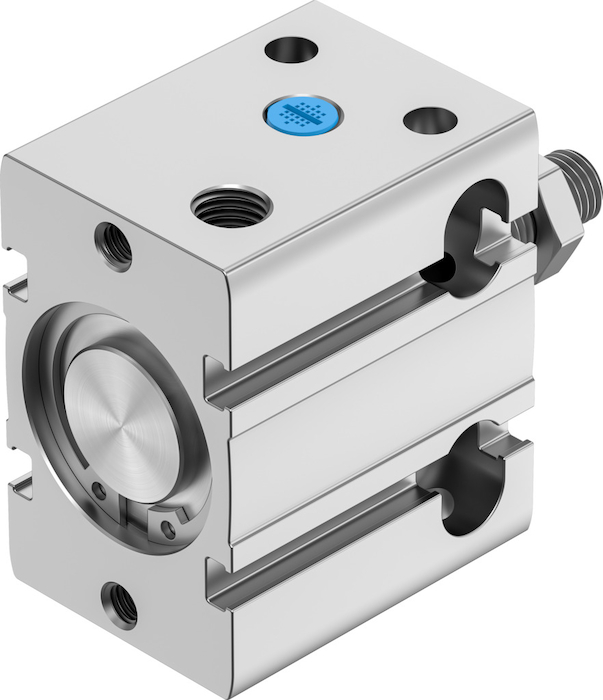

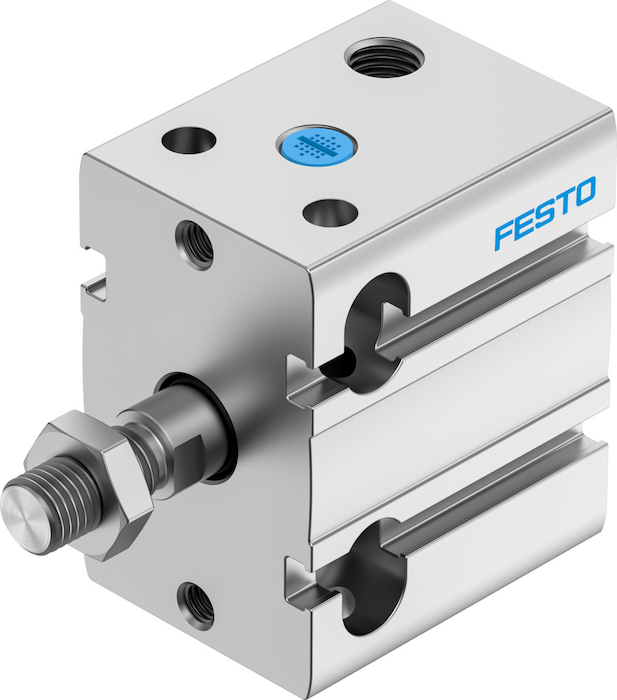

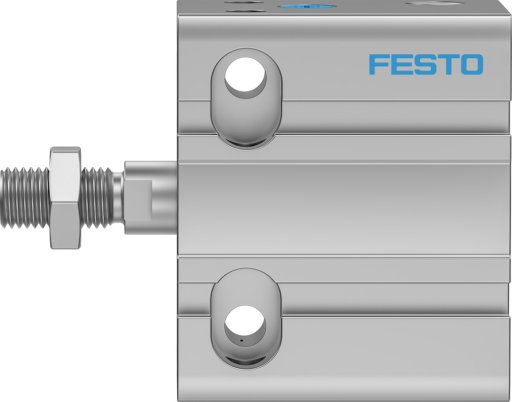

Siłowniki kompaktowe DPDM
Sposób działania | pchający - Jednostronnego działania |
Konstrukcja | Tłok |
Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
Pozycja montażu | dowolny |
Sygnalizacja położenia | do wyłącznika zbliżeniowego |
Symbol | 00991729 - 00991733 |
Warianty | Jednostronne tłoczysko |
Ciśnienie robocze/BAR | od 1.5 do 8 BAR |
Ciśnienie robocze/MPA | od 0.15 do 0.8 MPA |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne - 2 - średnie obciążenie korozyjne |
Zgodność z LABS | VDMA24364-B2-L |
Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
Temperatura otoczenia | od -10 do 80 GC |
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | od 445 - od 221 N |
Ruchoma masa przy skoku 0 mm | od 85 - od 76 G |
Dodatkowa poruszana masa na 10 mm skoku | od 9 - od 8 G |
Masa podstawowa przy 0 mm skoku | od 310 - od 226 G |
Dodatkowa masa na 10 mm skoku | od 51 - od 35 G |
