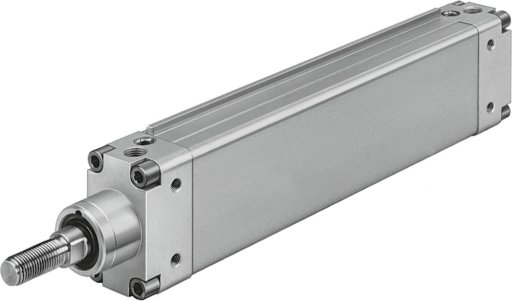

Siłowniki płaskie DZH, wersja metryczna
Sposób działania | dwustronnego działania |
Konstrukcja | Tłok |
Sygnalizacja położenia | do wyłącznika zbliżeniowego |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |

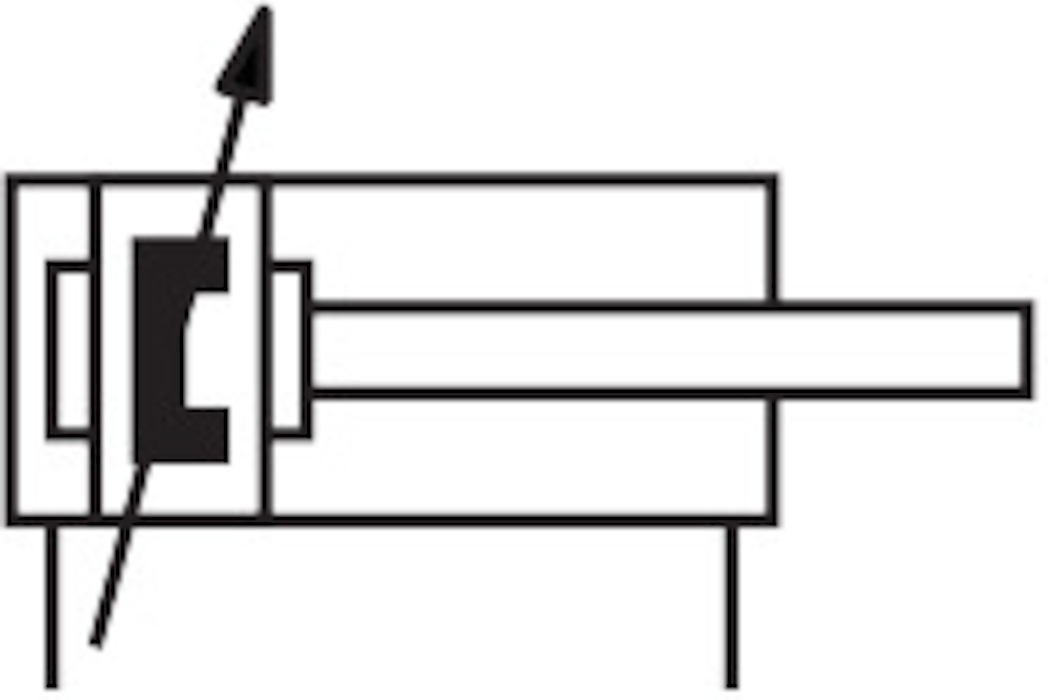

Symbol | 00991235 |
Zabezpieczenie przed obrotem / prowadzenie | Tłok owalny |
Ciśnienie robocze/MPA | od 0.06 do 1 - od 0.1 do 1 MPA |
Ciśnienie robocze/BAR | od 0.6 do 10 - od 1 do 10 BAR |
Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
Zgodność z LABS | VDMA24364-B2-L |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Temperatura otoczenia | od -20 do 80 GC |
Długość amortyzacji | od 19 - od 14 MM |
Maks. moment obrotowy dla zabezpieczenia przed obrotem | od 1 - od 0.5 NM |
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | od 415 - od 104 N |
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | od 483 - od 121 N |
Dodatkowa masa na 10 mm skoku | od 30 - od 11 G |
Masa podstawowa przy 0 mm skoku | od 500 - od 140 G |
Typ mocowania | opcjonalnie: |
Przyłącze pneumatyczne | G1/8 - M5 |
