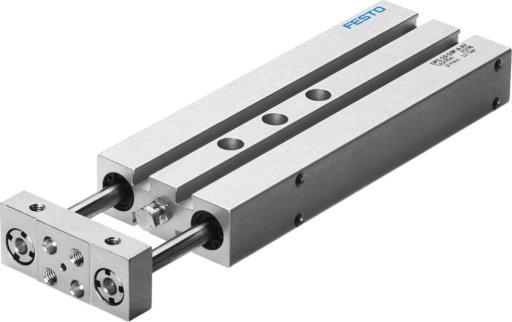

Siłowniki z dwoma tłokami (Twin) DPZ
Skok | od 10 - od 100 MM |
Ø tłoka | 10 mm - 32 mm |
Tryb pracy jednostki napędowej | Płyta spinająca |
Amortyzacja | elastyczne pierścienie/płytki amortyzujące z obu stron |
Pozycja montażu | dowolny |
Prowadnica | Prowadnica ślizgowa - Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
Konstrukcja | Prowadnica |
Sygnalizacja położenia | do wyłącznika zbliżeniowego |
Symbol | 00991243 - 00991249 |
Ciśnienie robocze/MPA | od 0.25 do 1 - od 0.1 do 1 MPA |
Ciśnienie robocze/BAR | od 2.5 do 10 - od 1 do 10 BAR |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne - 0 - Brak obciążenia korozyjnego |
Zgodność z LABS | VDMA24364-B1/B2-L |
Temperatura otoczenia | od -20 do 80 GC |
Energia uderzenia w pozycjach końcowych | od 0.08 - od 0.5 NM |
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie | od 60 - od 724 N |
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie | od 94 - od 724 N |
Przyłącza alternatywne | patrz rysunek produktu |
