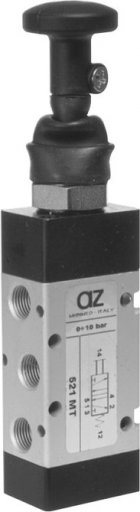

Zawór rozdzielający mechaniczny z cięgłem AZ 5/2 monostabilny 1/8"-1/4"
Medium | przefiltrowane sprężone powietrze |
Smarowanie | nie jest wymagane |
Ciśnienie robocze | -0,9 - 10 bar |
Temperatura otoczenia | max. +60 °C |
Temperatura medium | max. +60 °C |
Siła przesterowująca | 15 N (G 1/8); 20 N (G 1/4) |
Funkcja zaworu | 5/2 monostabilny |
Rozmiar | G 1/8 - G 1/4 |
Przepływ nominalny | 550 - 1100 NI/min |
DN | 5 - 7,5 |
A | 78 - 91,5 |
B | 32 - 40 |
C | 22 - 25 |
D | 34 - 44 |
D1 | 18 - 22 |
E | 23,3 - 26,3 |
F | 17,2 - 19,6 |
G | G 1/8 - G 1/4 |
H | 32 - 44 |
K | 4,5 |
