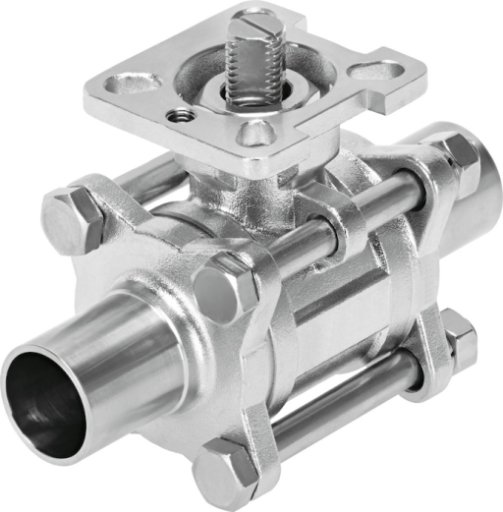

Zawory kulowe VZBD
Sposób uruchamiania | mechaniczny |
Pozycja montażu | dowolny |
Sposób uszczelnienia | miękki |
Typ mocowania | Instalacja na przewodach |
Przyłącze zaworu procesowego | Końcówka spawana wg ASME-BPE - Zacisk wg DIN 32676 szereg B |
Wskaźnik stanu przełączenia | Kierunek rowka = kierunek przepływu |
Układ otworów w kołnierzu | F0304 - F0710 |
Średnica wewnętrzna-Ø | 9.6 - 72.1 MM |
Średnica nominalna DN | 15 - 65 |

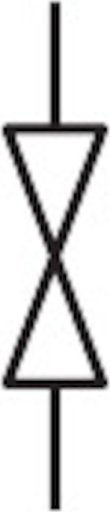

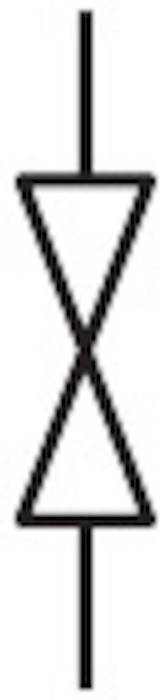

Funkcja zaworu | 2/2 |
Kierunek przepływu | rewersyjny |
Ciśnienie nominalne zaworu armaturowego PN | od 16 |
Moment obrotowy zrywający przy różnicy ciśnienia, ciśnienie znamionowe zaworu procesowego PN | 7 - 79 NM |
W oparciu o normę | ASME BPE - DIN 32676 |
Symbol | 00991458 |
Medium | Para |
Temperatura medium | od -20 do 200 GC |
Przepływ Kv | od 13 - od 897 MQH |
Informacja o materiałach | Zgodność z dyrektywą RoHS |
Zgodność z LABS | VDMA24364-strefa III |
