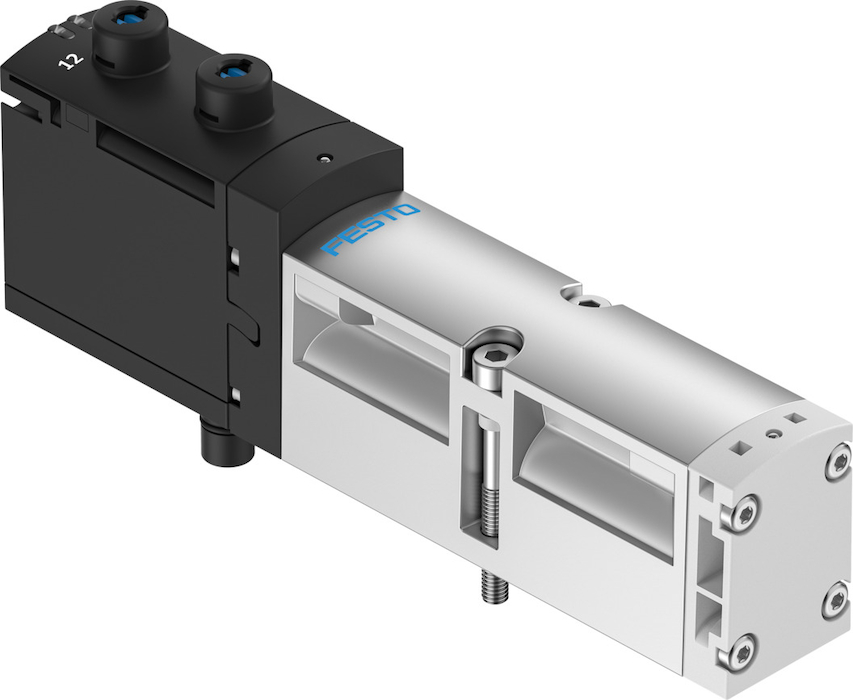

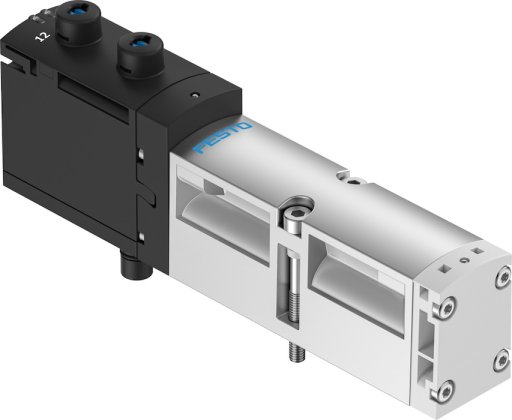

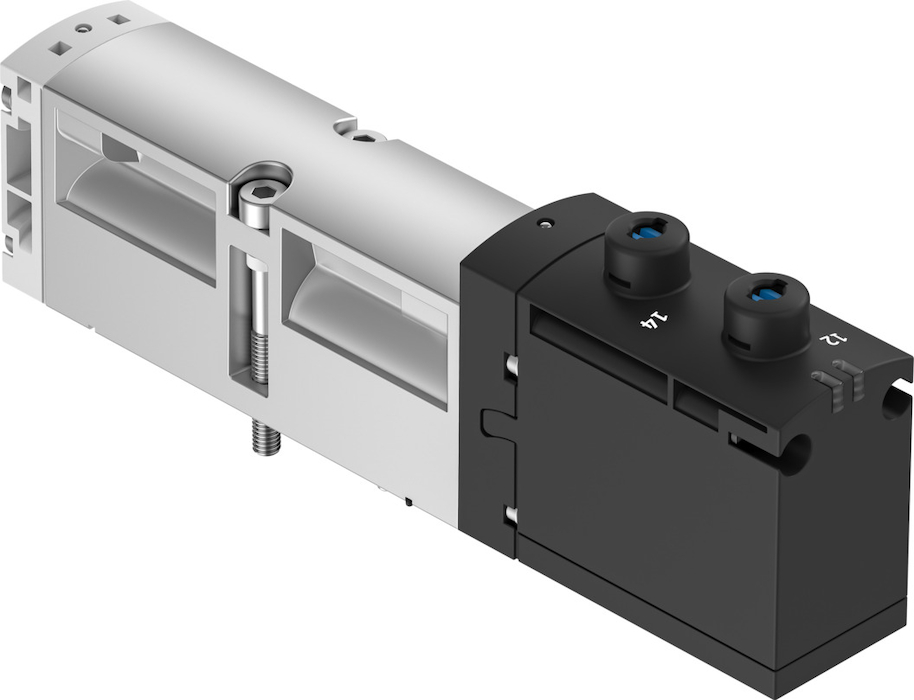

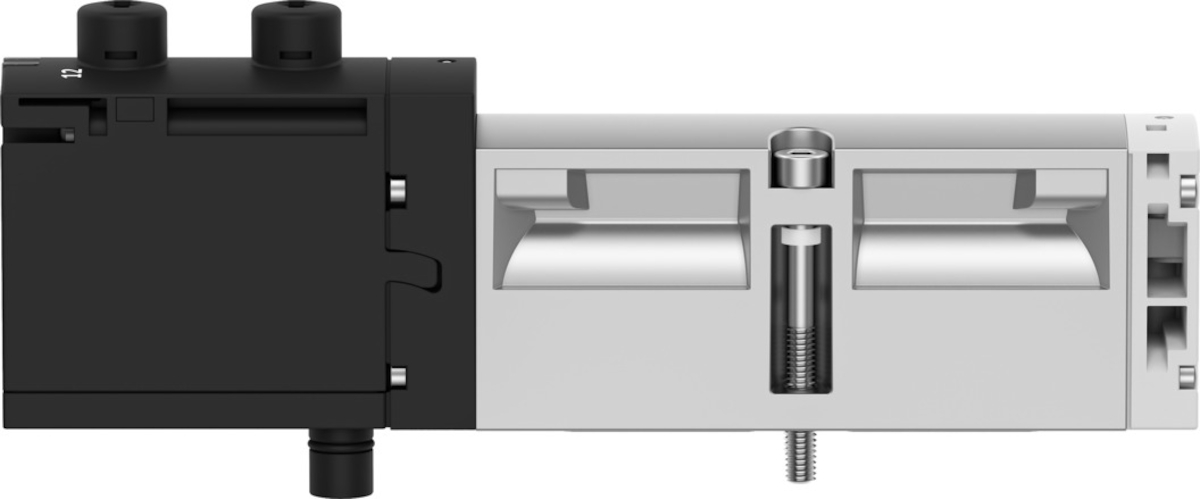

Zawory znormalizowane VSVA, plug-in
Funkcja zaworu | 2x3/2 zamknięty monostabilny - 3/2 zamknięty monostabilny |
Stopień ochrony | IP65 |
Ciśnienie robocze/MPA | od 0.3 do 1 MPA |
Ciśnienie robocze/BAR | od 3 do 10 BAR |
Konstrukcja | Zawór tłoczkowo-suwakowy - Gniazdo talerzowe |
Sposób uszczelnienia | miękki |
Pomocnicze sterowanie ręczne | z blokadą - brak |
Rodzaj sterowania | sterowanie pilotem |
Przyłącze zasilania powietrzem pilotów | zewn. - wew. |
Kierunek przepływu | jednokierunkowy |
Symbol | 00991817 - 00995777 |
Wskaźnik stanu sygnału | LED - Żółta dioda LED, wysterowanie zaworu |
Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2 - G1/8 |
Pozycja montażu | dowolny |
Parametry cewki | 24 V DC: 1,3 W - 24 V DC: 1,6 W |
Dopuszczalne wahania napięcia | +/- 10 % |
Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) - Praca z olejonym powietrzem nie jest możliwa |
Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
Zgodność z LABS | VDMA24364-B1/B2-L |
