Złącza kłowe

Rozstaw kłów ma ogromne znaczenie, ponieważ złącza o różnego typu nie można ze sobą połączyć. Ten rodzaj złączy nie posiada rozróżnienia na gniazdo i wtyk. Elementy łączy się ze sobą poprzez dociśnięcie obu części do siebie i obrót. Kły zazębiają się na specjalnie wyprofilowanej wypukłości. W instalacjach, w których przypadkowe rozłączenie złączy jest szczególnie niebezpieczne można użyć złączy kłowych z pierścieniem zabezpieczającym.

Oferujemy złącza o rozstawach kłów :

- typ europejski – rozstaw 42 mm

- złącza GEKA – rozstaw 40 mm

Przy doborze odpowiednich złączy należy określić, jakie medium będzie przesyłane oraz w jakich warunkach będzie pracować instalacja. Przy sprężonym powietrzu można zastosować złącza z mosiądzu posiadające uszczelnienia z gumy NBR olejoodpornej. Przy korpusie ze stali szlachetnej występuje uszczelnienie Vitonowe.

Sprężone powietrze może być niebezpiecznym medium. Aby od samego początku zapobiec poważnym wypadkom, należy rozważyć pewne środki bezpieczeństwa.

Często na rynku złączy kłowych oferowane są tanie kopie – najczęściej z niskogatunkowego odlewu i kiepsko wykonane. Również zestawy węży są mocno wątpliwe, ze względu na stosowanie niskiej jakości opasek zaciskowych, które są montowane i dostarczane głównie z Dalekiego Wschodu. Stosowanie takich produktów wiąże się jednak z wysokim ryzykiem: ze względu na niewłaściwie odlane króćce do węży i wysokie tolerancje zacisków nie można zagwarantować bezpiecznego zamocowania węża! Z drugiej strony wiele elementów odlewanych ma duże tolerancje. Często złączki nie mogą być już szczelnie połączone i/lub prowadzą do nieszczelności.

Ponieważ kopie te są często produkowane z materiałów niskiej jakości i niezatwierdzonych, takich jak żeliwo schłodzone (żeliwo białe), produkty mogą łatwo pękać pod dużym obciążeniem (np. po zainstalowaniu w silnie wibrujących maszynach budowlanych ze sprężonym powietrzem).

Używanie tak nieodpowiednich produktów wiąże się z wysokim ryzykiem odpowiedzialności! Ale dotyczy to nie tylko użytkownika: sprzedawca jest również odpowiedzialny, ponieważ odpowiada za uszkodzenia mienia i/lub obrażenia ciała w obrębie Wspólnoty Europejskiej.

Główną zaletą złącz kłowych jest ich łatwość montażu i demontażu, co umożliwia szybkie łączenie i rozłączanie elementów instalacji. Nie wymagają one użycia narzędzi i są odporne na wibracje. Są wykonane z wysokiej jakości materiałów. Dodatkowo złącza są bardzo wydajne pod kątem przepływu. Posiadają pełny przelot nie ograniczony zaworem odcinającym. Dzięki temu mogą być stosowane do narzędzi pneumatycznych o bardzo wysokim zapotrzebowaniu na sprężone powietrze.

Nałóż oba złącza pod kątem 180 stopni względem siebie, aż powierzchnie uszczelniające zetkną się. Następnie należy obrócić jedno złącze do oporu w przeciwnym kierunku - złącza zablokują się na swoim miejscu. W celu rozłączenia należy zsunąć złącze i jego odpowiednik w kierunku osiowym. Następnie należy obrócić jedną połówkę złącza do oporu w przeciwnym kierunku niż podczas łączenia i zdjąć ją ze złącza.

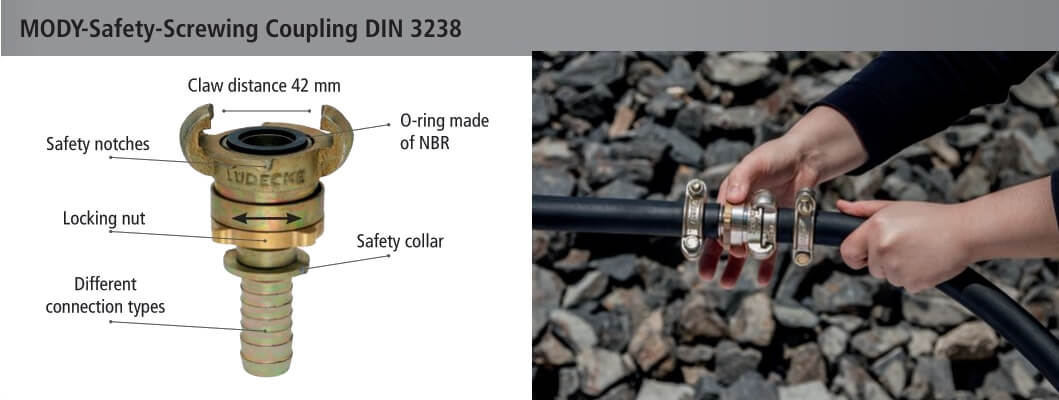

Bezpieczeństwo operatora jest najważniejsze. Dlatego system złączy kłowych posiada dwie funkcje zabezpieczające.

Jedną z nich jest zastosowanie złącza z nakrętką blokującą. Po jej dokręceniu mamy pewność, że połówki złączy nie mogą zostać poluzowane.

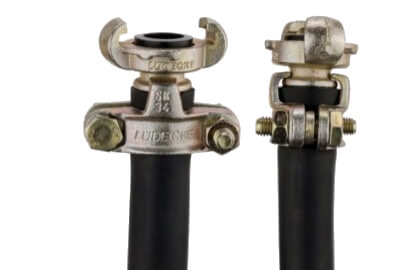

Niektóre wersje złączy kłowych Ludecke posiadają dodatkowy kołnierz zabezpieczający. Dzięki temu mu możemy je stosować z bezpiecznymi obejmami typu SK. Obejmy posiadają specjalne zaciski, które nachodzą na kołnierz bezpieczeństwa. Zapobiega to przypadkowemu ześlizgnięciu lub poluzowaniu węża.
