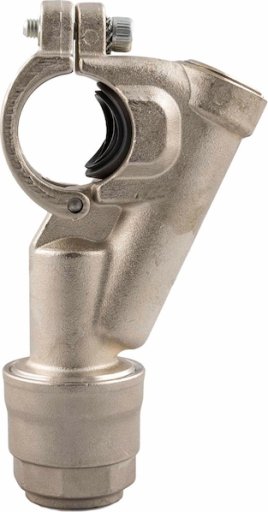

Złączka klamrowa/odejście, D32-63, System Infinity
Medium | sprężone powietrze, próżnia, gazy neutralne (azot, argon) |
Ciśnienie robocze | -0,99 - 16 bar |
Temperatura pracy | -20 - +80 °C |
Materiał rur | aluminium |
Materiał złączy | mosiądz niklowany, aluminium |

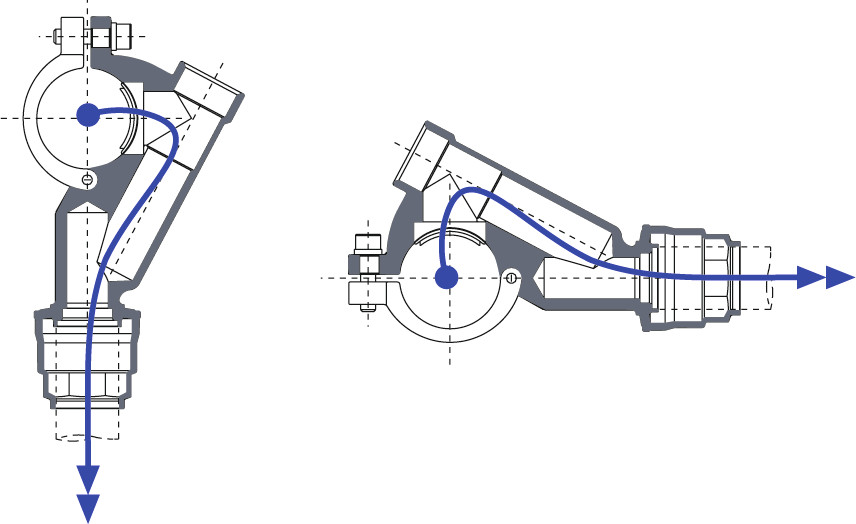

D | 32 - 63 |
B | 31,5 - 38,5 |
E | 34,5 - 42,5 |
F | 34 - 42,5 |
D1 | 20 - 25 |
L1 | 136,5 - 193 |
L2 | 100,5 - 138 |
L3 | 78 - 119 |
L4 | 57 - 81 |
CH | 30 - 35 |
CH1 | 5 - 6 |
