Siłownik elektryczny EPCO

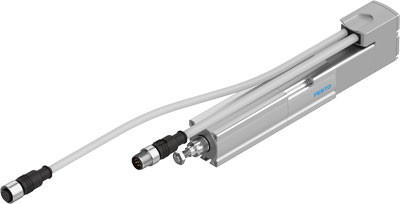

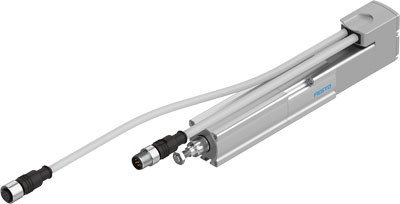

EPCO-16-100-8P-ST-E Siłownik elektryczny

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Ciężar dodatkowy na 10 mm skoku

od 17 g

Ciężar podstawowy dla 0 mm skoku

od 615 g

Czas pracy ciągłej

100 %

Czujnik położenia wirnika

Enkoder przyrostowy

Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku

od 2 g

Dopuszczenie

RCM Mark, c UL us - Recognized (OL)

Gwint na tłoczysku

M6

Klasa izolacji

B

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Konstrukcja

Z śrubą toczną, Siłownik elektryczny

Luz rewersyjny

od 100 µm

Maks. moment Mx

od 0 Nm

Maks. moment My

od 0,6 Nm

Maks. moment Mz

od 0,6 Nm

Maks. odch. kąta obrotu tłoczyska +/-

od 2 deg

Maks. prędkość

od 0,3 m/s

Maks. przyspieszenie

od 10 m/s2

Maks. siła posuwu Fx

od 50 N

Materiał nakrętki śrubowej

Stal

Materiał obudowy

Anodowany, Stop aluminium

Materiał śruby

Stalowe rolki prowadzące

Materiał tłoczyska

Stal wysokostopowa, nierdzewna

Powtarzalność

±0,02 mm

Pozycja zabudowy

Dowolna

Przemieszczana masa własna przy 0 mm skoku

od 70 g

Skok

od 100 mm

Skok śruby

od 8 mm/U

Sposób montażu

Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu

Stopień ochrony

IP40

Średnica śruby

od 8 mm

Temperatura otoczenia

0 - 50 °C

Temperatura przechowywania

-20 - 60 °C

Typ silnika

Silnik skokowy

Typ śruby

Śruba toczna

Uwaga dotycząca materiałów

Zawierają substancje PWIS, Zgodne z RoHS

Wartość obciążenia użytecznego, w poziomie

od 8 kg

Wartość odniesienia dla obciążenia roboczego w pionie

od 4 kg

Wielkość

16

Względna wilgotność powietrza

0 - 85 %, Bez kondensacji

Zabezpieczenie przed obrotem/prowadzenie

Z prowadzeniem ślizgowym

Zakończenie tłoczyska

Gwint zewnętrzny

Zapas skoku

od 0 mm

Zasada pomiaru czujnika położenia wirnika

Optyczny

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-EMV
