  6. EGC-80-200-BS-10P-KF-0H-ML-GK Oś ze śrubą

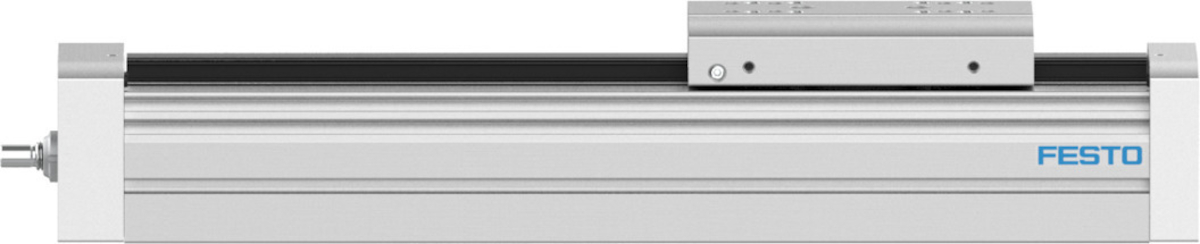

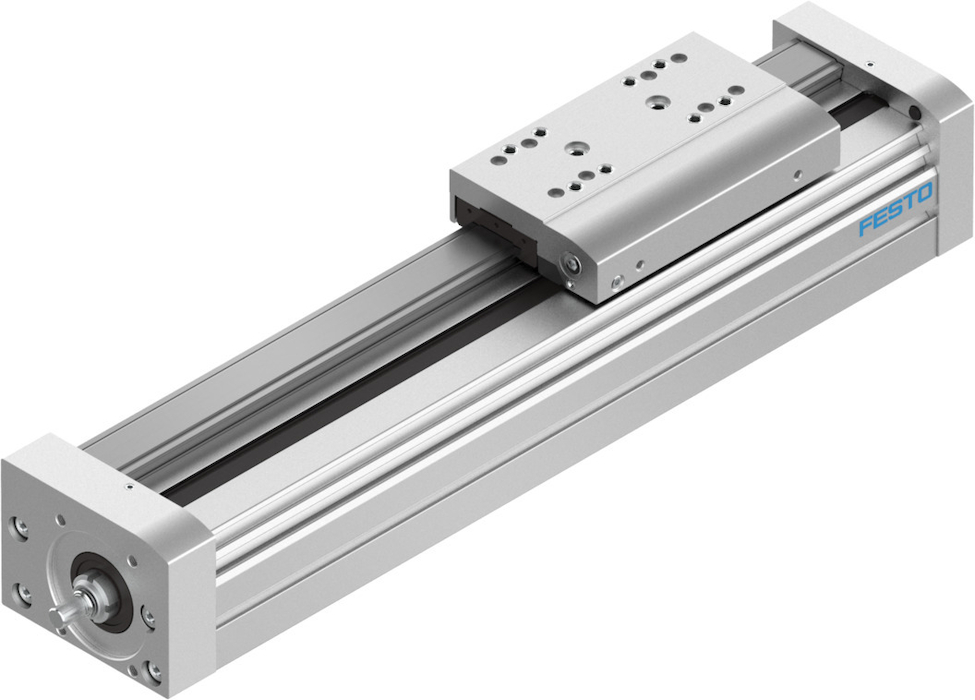

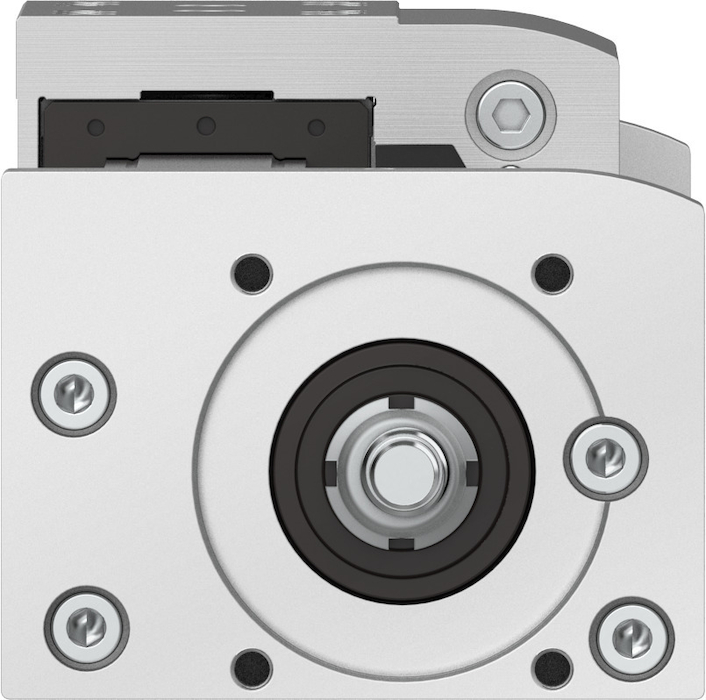

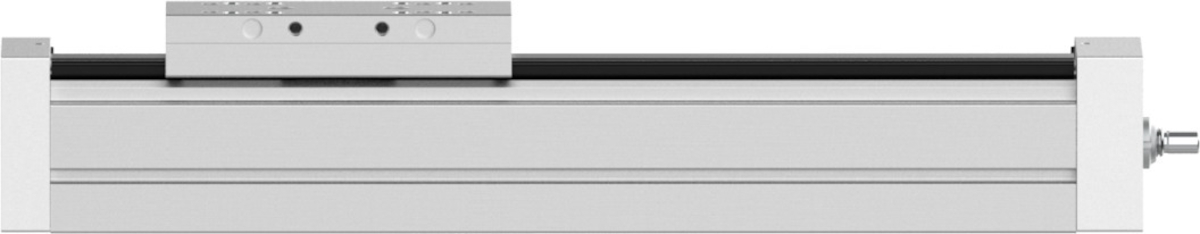

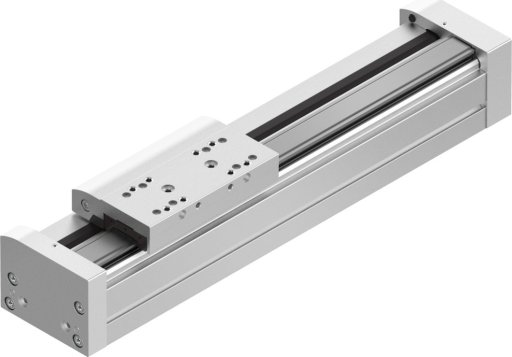

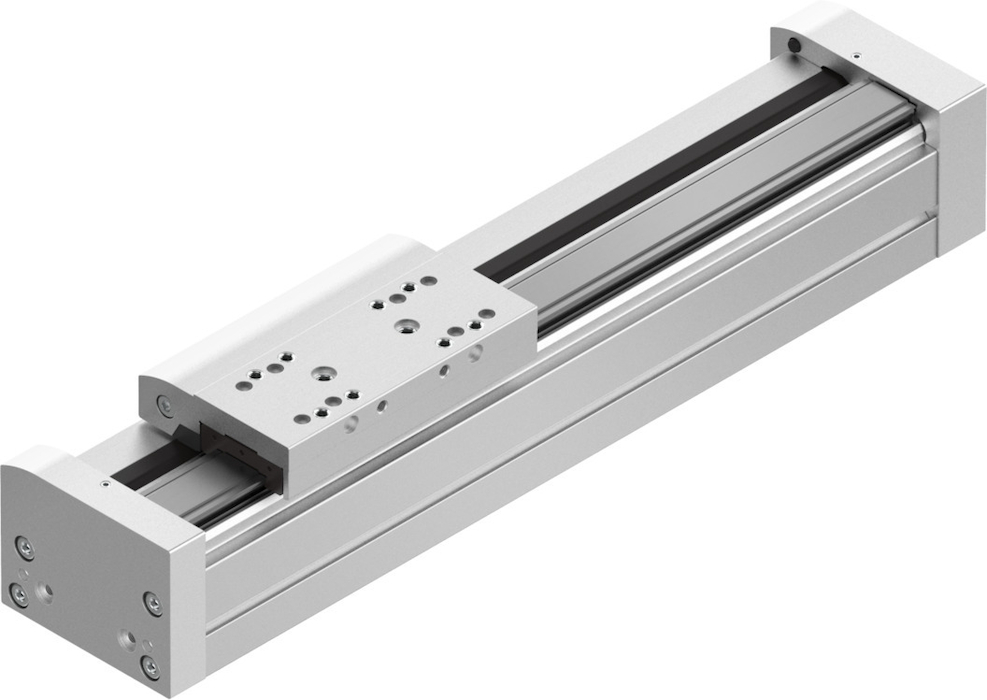

EGC-80-200-BS-10P-KF-0H-ML-GK Oś ze śrubą FESTO-3013533

numer katalogowy: FESTO-3013533
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    80
    Maks. prędkość
    od 0.5 do 0.75  M/S
    Średnica śruby
    od 15  MM
    Skok śruby
    od 10  Y13
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektromechaniczna oś liniowa
    Typ silnika
    Silnik skokowy
    Typ śruby
    Śruba pociągowa toczna
    Symbol
    00991211
    Maks. przyspieszenie
    od 15  MS2
    Powtarzalność
    ±0,02 mm
    Czas pracy ciągłej
    100%
    Stopień ochrony
    IP40
    Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 133  NM
    My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 357  NM
    Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 357  NM
    Skrętny moment bezwładności It
    255000  Y12
    Masowy moment bezwładności JH na metr skoku
    od 0.346  KGC
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    1320000  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    981000  Y12
    Maks. siła posuwu Fx
    od 650  N
    Stała posuwu
    od 10  Y13
    Referencyjna żywotność
    od 5000  KM
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Maks. siła Fy
    od 3050  N
    Maks. siła Fz
    od 3050  N
    Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)
    od 11236  N
    Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 11236  N
    Maks. moment Mx
    od 36  NM
    Maks. moment My
    od 97  NM
    Maks. moment Mz
    od 97  NM
    Maks. siła promieniowa na wałku napędowym
    od 250  N
    Materiał pokrywy tylnej
    Stop aluminium do przeróbki plastycznej
    Materiał profilu
    Stop aluminium do przeróbki plastycznej
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy napędu
    Stop aluminium do przeróbki plastycznej
    Materiał prowadnicy wózka
    Stal
    Materiał prowadnicy
    Stal
    Materiał wózka
    Stop aluminium do przeróbki plastycznej
    Materiał nakrętki pociągowej
    Stal
    Materiał wrzeciona
    Stal
