Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

26

Maks. prędkość

od 0.59 M/S

Luz cofania

od 20 MIM

Średnica śruby

od 8 MM

Skok śruby

od 6 Y13

Pozycja montażu

dowolny

Prowadnica

Prowadnica z łożyskami kulkowymi w obiegu zamkniętym

Konstrukcja

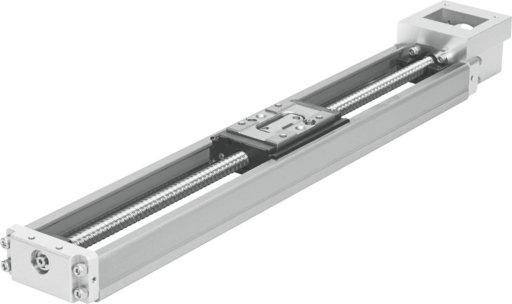

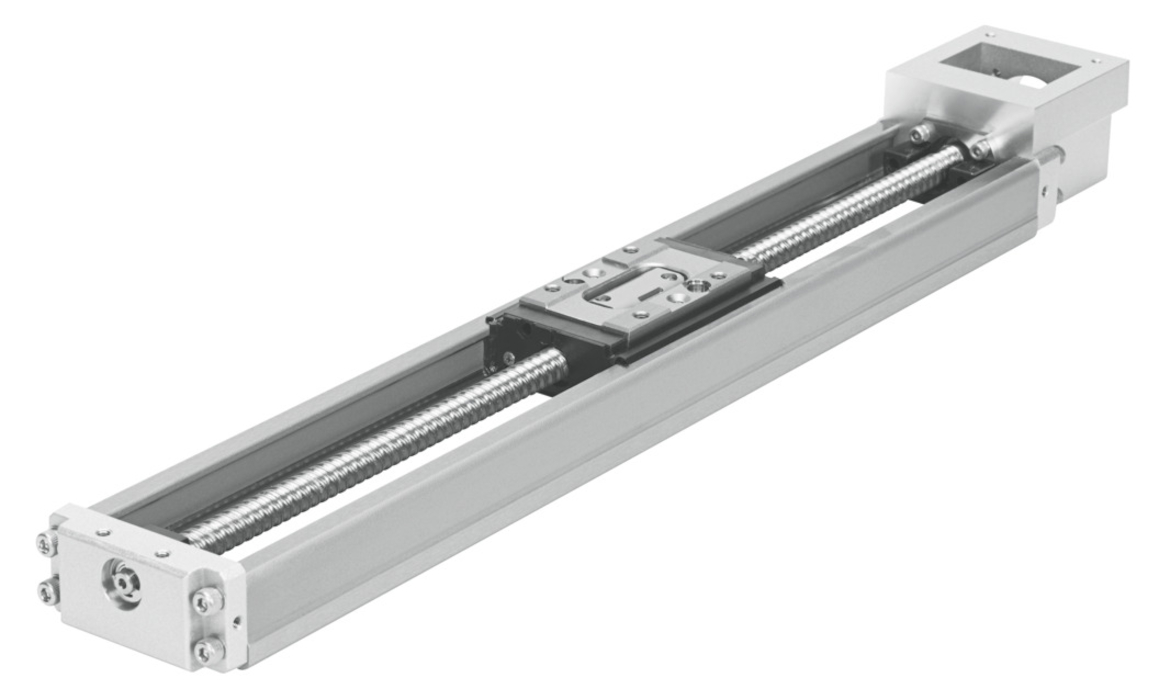

Elektromechaniczna oś liniowa

Homing

Czujnik odniesienia

Typ śruby

Śruba pociągowa toczna

Symbol

00991211

Maks. przyspieszenie

od 10 MS2

Powtarzalność

±0,01 mm

Stopień ochrony

IP10

Masowy moment bezwładności JH na metr skoku

od 0.0316 KGC

Masowy moment bezwładności JO

od 0.00481 KGC

Geometryczne momenty bezwładności powierzchni 2 stopnia Iy

17000 Y12

Geometryczne momenty bezwładności powierzchni 2 stopnia Iz

150000 Y12

Maks. siła posuwu Fx

od 116 N

Stała posuwu

od 6 Y13

Referencyjna żywotność

od 3000 KM

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-strefa III

Temperatura otoczenia

do 40 GC

Łożysko stałe, nośność podstawowa dynamiczna

1380 N

Nośność dynamiczna prowadnicy liniowej

5746 N

Nośność dynamiczna napędu z śrubą kulową

1950 N

Maks. siła Fy

od 1541 N

Maks. siła Fz

od 1541 N

Maks. moment Mx

od 26.2 NM

Maks. moment My

od 8.9 NM

Maks. moment Mz

od 8.9 NM

Statyczna nośność napędu z śrubą toczną

3510 N

Nośność statyczna prowadnicy liniowej

12150 N

Nośność statyczna podpory stałej

1760 N

Masa podstawowa przy 0 mm skoku

od 780 G

Dodatkowa masa na 10 mm skoku

od 42 G

Ruchoma masa własna

od 153 G

Waga produktu

od 990 G

Typ mocowania

przy pomocy gwintu wew. i kołka pasowanego

Materiał pokrywy tylnej

Aluminiowy odlew ciśnieniowy

Materiał profilu

Nierdzewna stal stopowa

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał pokrywy napędu

Aluminiowy odlew ciśnieniowy

Materiał wózka

Stal

Materiał nakrętki pociągowej

Stal

Materiał wrzeciona

Stal
