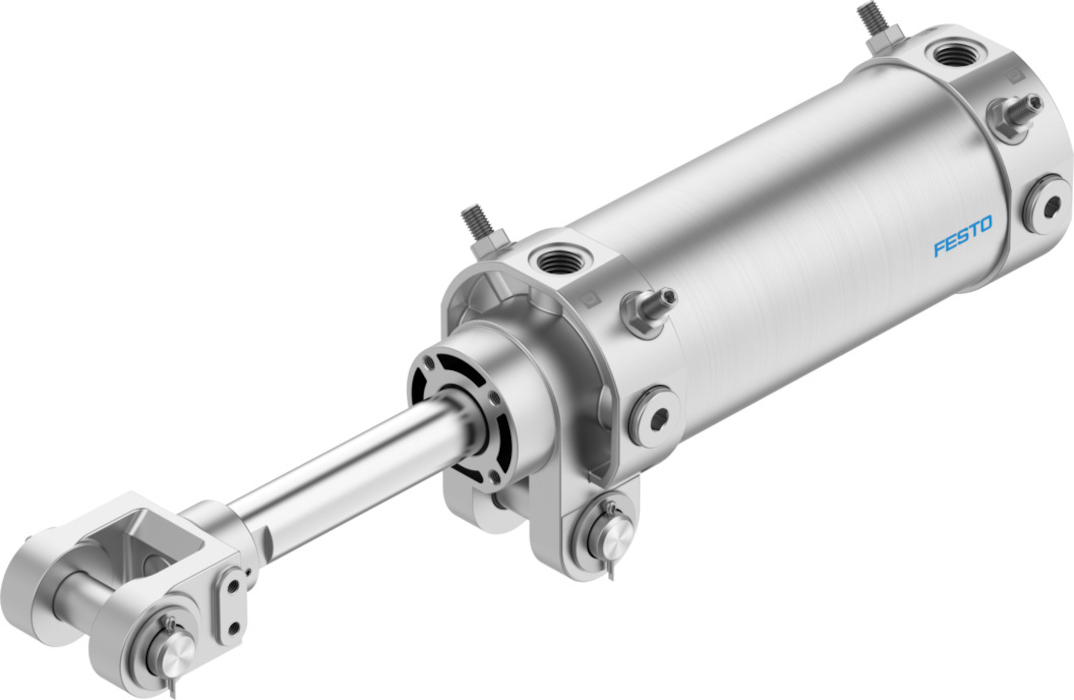

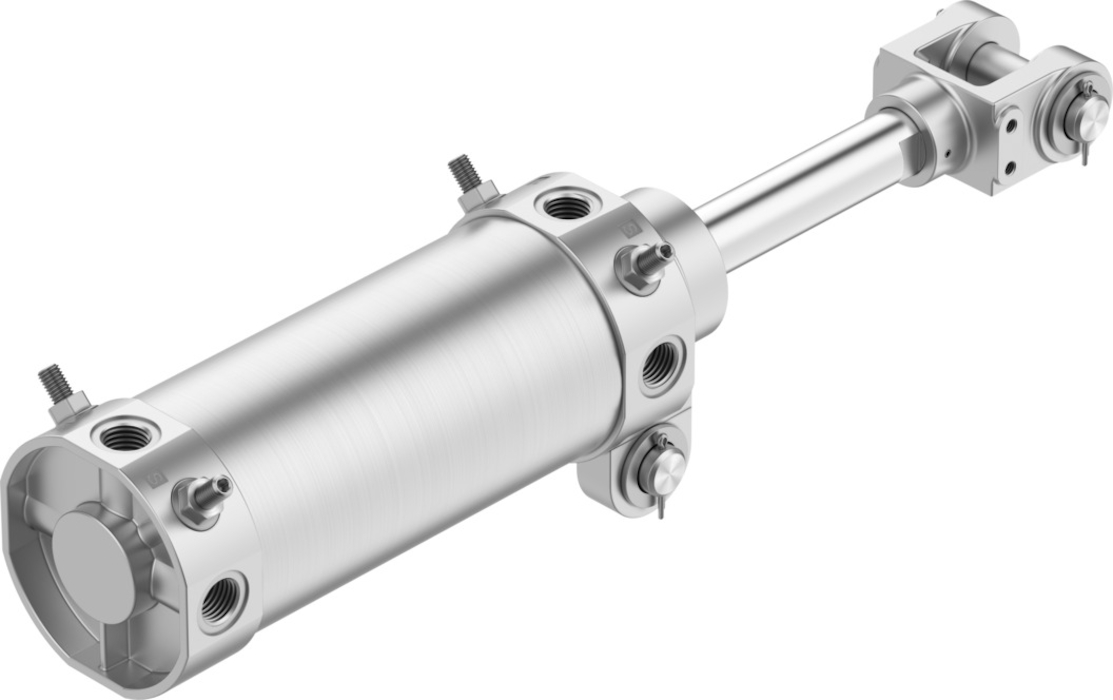

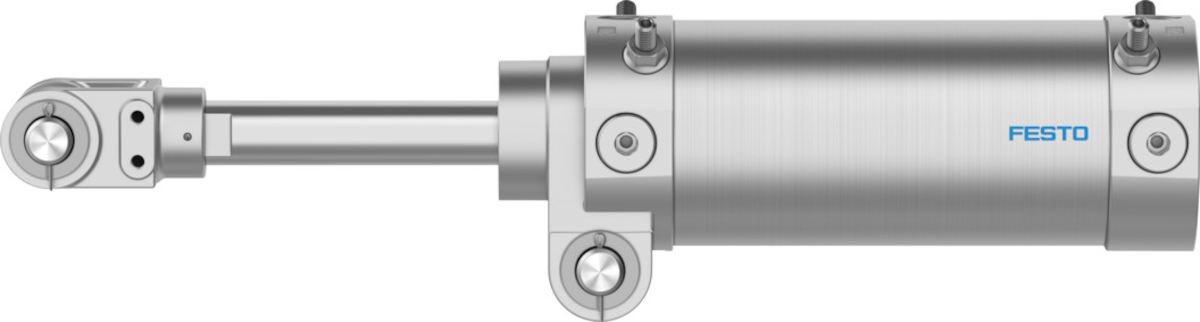

DW-80-100-Y-G Siłownik z mocowaniem przegubowym FESTO-565795

numer katalogowy: FESTO-565795
kategoria: Siłownik przegubowy
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok
    od 100  MM
    Ø tłoka
    80 mm
    Gwint na tłoczysku
    M20X1,5
    Szeroka głowica widełkowa / mocowanie wahliwe
    28  MM
    Amortyzacja
    amortyzacja pneumatyczna, regulowana w obu położeniach końcowych
    Pozycja montażu
    dowolny
    Konstrukcja
    Tłok
    Regulacja prędkości
    zintegrowane zawory dławiące po obu stronach
    Sygnalizacja położenia
    brak
    Zakończenie tłoczyska
    Gwint zewnętrzny z głowicą widełkową
    Ciśnienie robocze
    od 1 do 10  BAR
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Energia uderzenia w pozycjach końcowych
    od 1.8  J
    Długość amortyzacji
    od 30  MM
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 2721  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 3016  N
    Ruchoma masa przy skoku 0 mm
    od 1651  G
    Dodatkowa poruszana masa na 10 mm skoku
    od 39  G
    Masa podstawowa przy 0 mm skoku
    od 4185  G
    Dodatkowa masa na 10 mm skoku
    od 65  G
    Przyłącza alternatywne
    patrz rysunek produktu
    Typ mocowania
    z mocowaniem wahliwym na pokrywie przedniej
    Przyłącze pneumatyczne
    G3/8
    Materiał głowicy widełkowej
    Odlew stalowy
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zgarniacza
    Brąz
    Materiał pokrywy
    Aluminiowy odlew ciśnieniowy
    Materiał uszczelnień
    NBR
    Materiał tłoczyska
    Stal odpuszczona
    Materiał rury siłownika
    Stop aluminium do przeróbki plastycznej
