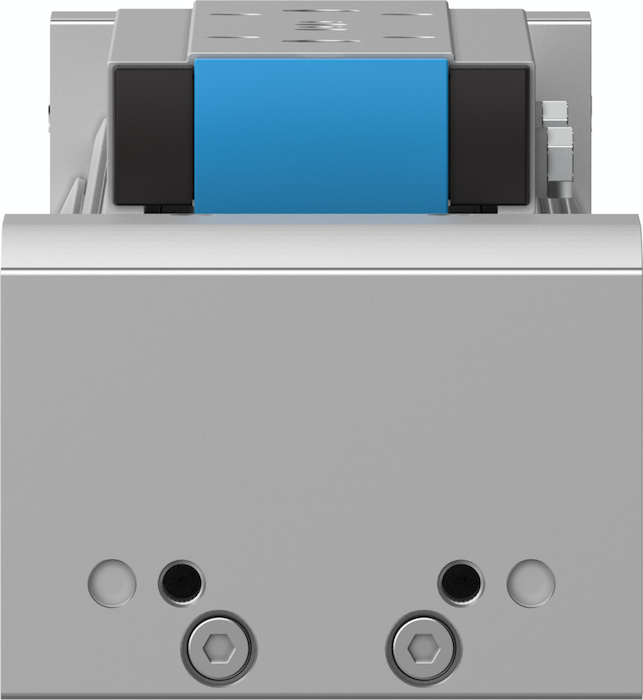

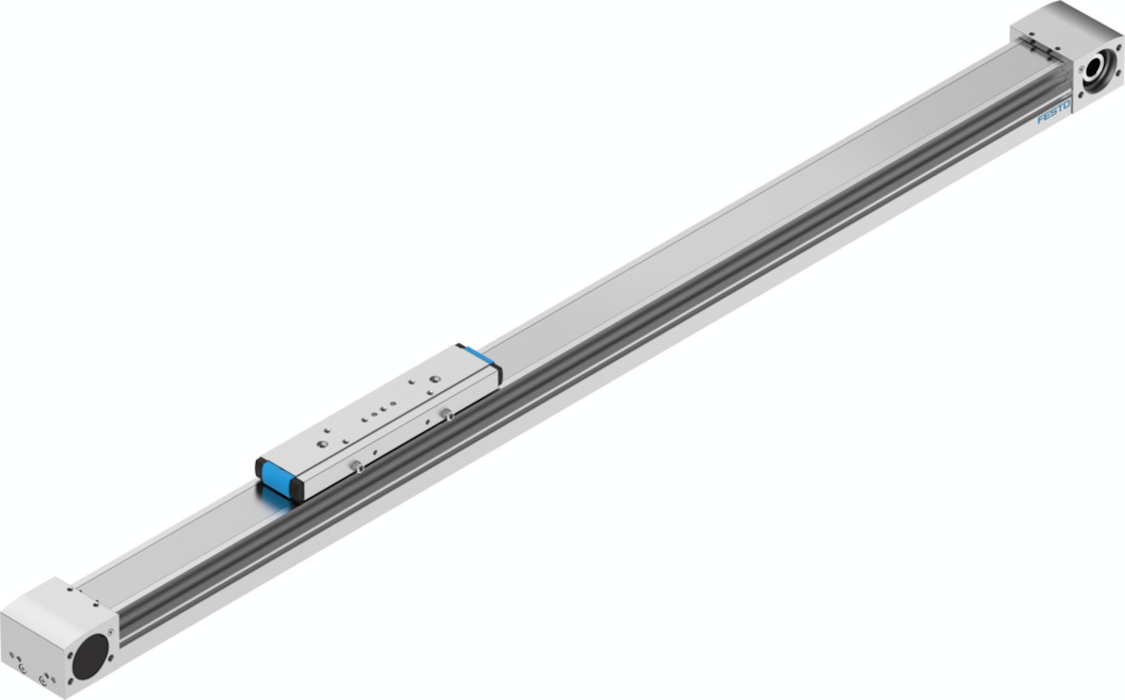

  6. ELGA-TB-KF-70-800-0H Napęd z paskiem zębatym

ELGA-TB-KF-70-800-0H Napęd z paskiem zębatym FESTO-8041855

numer katalogowy: FESTO-8041855
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    70
    Maks. prędkość
    od 5  M/S
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektromechaniczna oś liniowa
    Typ silnika
    Silnik skokowy
    Maks. przyspieszenie
    od 50  MS2
    Powtarzalność
    ±0,08 mm
    Czas pracy ciągłej
    100%
    Stopień ochrony
    IP40
    Skrętny moment bezwładności It
    103880  Y12
    Masowy moment bezwładności JH na metr skoku
    od 0.19  KGC
    Masowy moment bezwładności JL na kg obciążenia efektywnego
    od 2.05  KGC
    Masowy moment bezwładności JO
    od 2.43  KGC
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    146050  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    459290  Y12
    Materiał koła pasowego
    Stal wysokostopowa nierdzewna
    Materiał elementu mocującego pasek zębaty
    Odlew ze stali szlachetnej
    Materiał paska zębatego
    Polichloropren z włóknem szklanym i powłoką nylonową
    Maks. siła posuwu Fx
    od 350  N
    Stała posuwu
    od 90  Y13
    Zgodność z LABS
    VDMA24364-strefa III
    Temperatura otoczenia
    od -10 do 60  GC
    Maks. siła Fy
    od 1500  N
    Maks. siła Fz
    od 1850  N
    Maks. moment Mx
    od 16  NM
    Maks. moment My
    od 132  NM
    Maks. moment Mz
    od 132  NM
    Materiał profilu
    Stop aluminium do przeróbki plastycznej
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał taśmy zaślepki
    nierdzewna taśma stalowa
    Materiał pokrywy napędu
    Stop aluminium do przeróbki plastycznej
    Materiał prowadnicy wózka
    Stal nierdzewna
    Materiał prowadnicy
    Stal nierdzewna
    Materiał wózka
    Stop aluminium do przeróbki plastycznej
