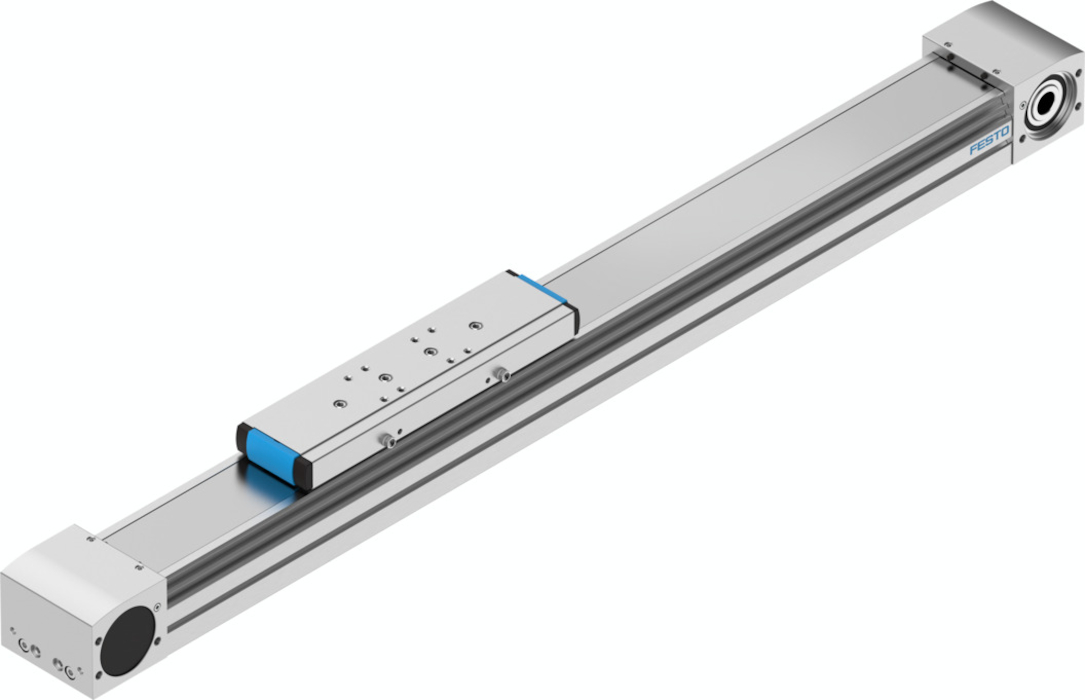

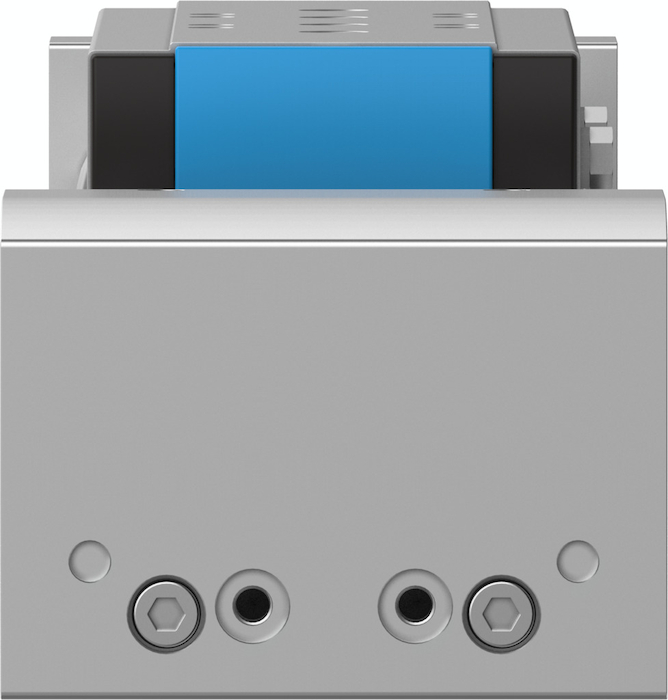

Name: ELGA-TB-KF-80-500-0H Napęd z paskiem zębatym
SKU: FESTO-8041859
Price: 11255.68 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Napędy elektryczne
Napędy elektryczne
Napędy z paskiem zębatym ELGA-TB-KF
ELGA-TB-KF-80-500-0H Napęd z paskiem zębatym

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

80

Maks. prędkość

od 5 M/S

Pozycja montażu

dowolny

Prowadnica

Prowadnica z łożyskami kulkowymi w obiegu zamkniętym

Konstrukcja

Elektromechaniczna oś liniowa

Typ silnika

Silnik skokowy

Maks. przyspieszenie

od 50 MS2

Powtarzalność

±0,08 mm

Czas pracy ciągłej

100%

Stopień ochrony

IP40

Skrętny moment bezwładności It

159250 Y12

Masowy moment bezwładności JH na metr skoku

od 0.93 KGC

Masowy moment bezwładności JL na kg obciążenia efektywnego

od 3.96 KGC

Masowy moment bezwładności JO

od 9.82 KGC

Geometryczne momenty bezwładności powierzchni 2 stopnia Iy

257180 Y12

Geometryczne momenty bezwładności powierzchni 2 stopnia Iz

913660 Y12

Materiał koła pasowego

Stal wysokostopowa nierdzewna

Materiał elementu mocującego pasek zębaty

Odlew ze stali szlachetnej

Materiał paska zębatego

Polichloropren z włóknem szklanym i powłoką nylonową

Maks. siła posuwu Fx

od 800 N

Stała posuwu

od 125 Y13

Zgodność z LABS

VDMA24364-strefa III

Temperatura otoczenia

od -10 do 60 GC

Maks. siła Fy

od 2500 N

Maks. siła Fz

od 3050 N

Maks. moment Mx

od 36 NM

Maks. moment My

od 228 NM

Maks. moment Mz

od 228 NM

Materiał profilu

Stop aluminium do przeróbki plastycznej

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał taśmy zaślepki

nierdzewna taśma stalowa

Materiał pokrywy napędu

Stop aluminium do przeróbki plastycznej

Materiał prowadnicy wózka

Stal nierdzewna

Materiał prowadnicy

Stal nierdzewna

Materiał wózka

Stop aluminium do przeróbki plastycznej
