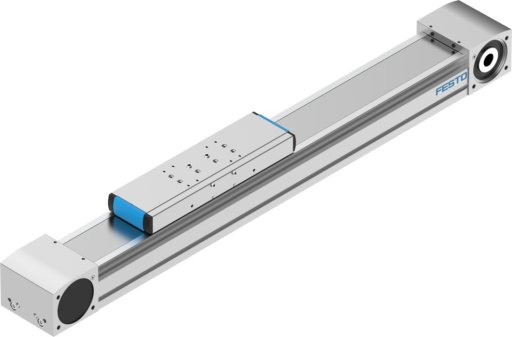

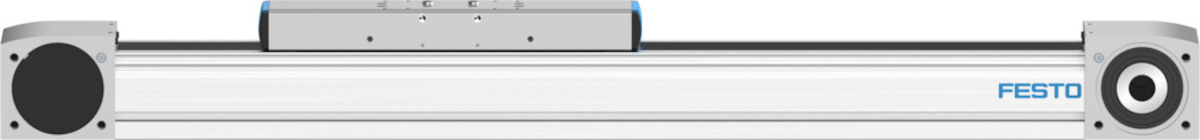

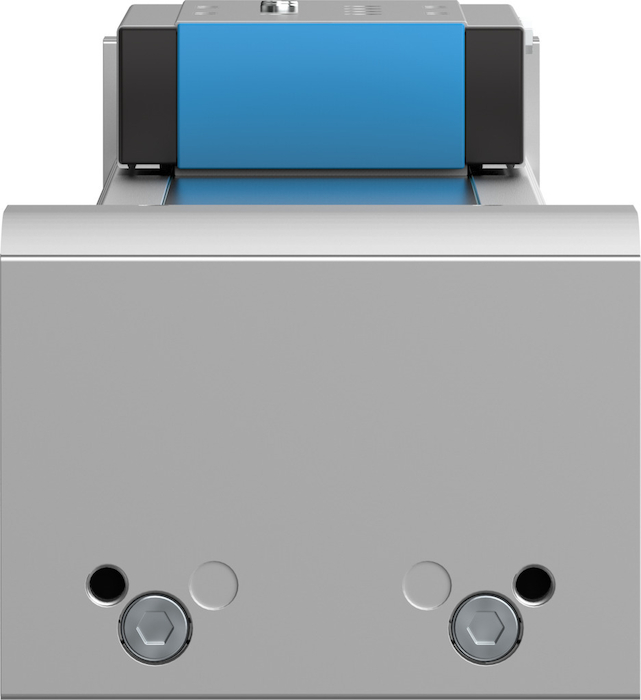

  6. ELGA-TB-KF-120-500-0H Napęd z paskiem zębatym

ELGA-TB-KF-120-500-0H Napęd z paskiem zębatym FESTO-8041865

numer katalogowy: FESTO-8041865
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    120
    Maks. prędkość
    od 5  M/S
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektromechaniczna oś liniowa
    Typ silnika
    Silnik skokowy
    Maks. przyspieszenie
    od 50  MS2
    Powtarzalność
    ±0,08 mm
    Czas pracy ciągłej
    100%
    Stopień ochrony
    IP40
    Skrętny moment bezwładności It
    435680  Y12
    Masowy moment bezwładności JH na metr skoku
    od 2.15  KGC
    Masowy moment bezwładności JL na kg obciążenia efektywnego
    od 6.9  KGC
    Masowy moment bezwładności JO
    od 40.99  KGC
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    1264580  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    4365790  Y12
    Materiał koła pasowego
    Stal wysokostopowa nierdzewna
    Materiał elementu mocującego pasek zębaty
    Odlew ze stali szlachetnej
    Materiał paska zębatego
    Polichloropren z włóknem szklanym i powłoką nylonową
    Maks. siła posuwu Fx
    od 1300  N
    Stała posuwu
    od 165  Y13
    Zgodność z LABS
    VDMA24364-strefa III
    Temperatura otoczenia
    od -10 do 60  GC
    Maks. siła Fy
    od 5500  N
    Maks. siła Fz
    od 6890  N
    Maks. moment Mx
    od 104  NM
    Maks. moment My
    od 680  NM
    Maks. moment Mz
    od 680  NM
    Materiał profilu
    Stop aluminium do przeróbki plastycznej
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał taśmy zaślepki
    nierdzewna taśma stalowa
    Materiał pokrywy napędu
    Stop aluminium do przeróbki plastycznej
    Materiał prowadnicy wózka
    Stal odpuszczona
    Materiał prowadnicy
    Stal odpuszczona
    Materiał wózka
    Stop aluminium do przeróbki plastycznej
