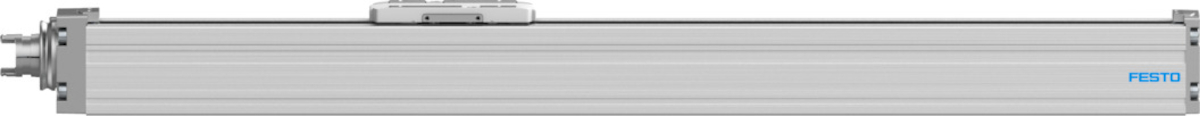

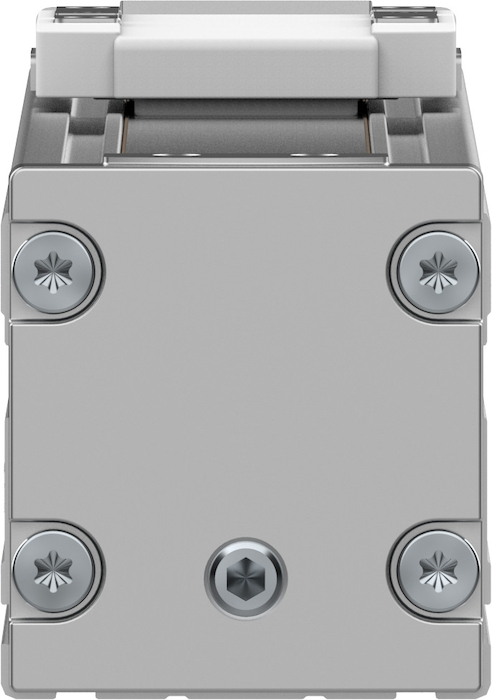

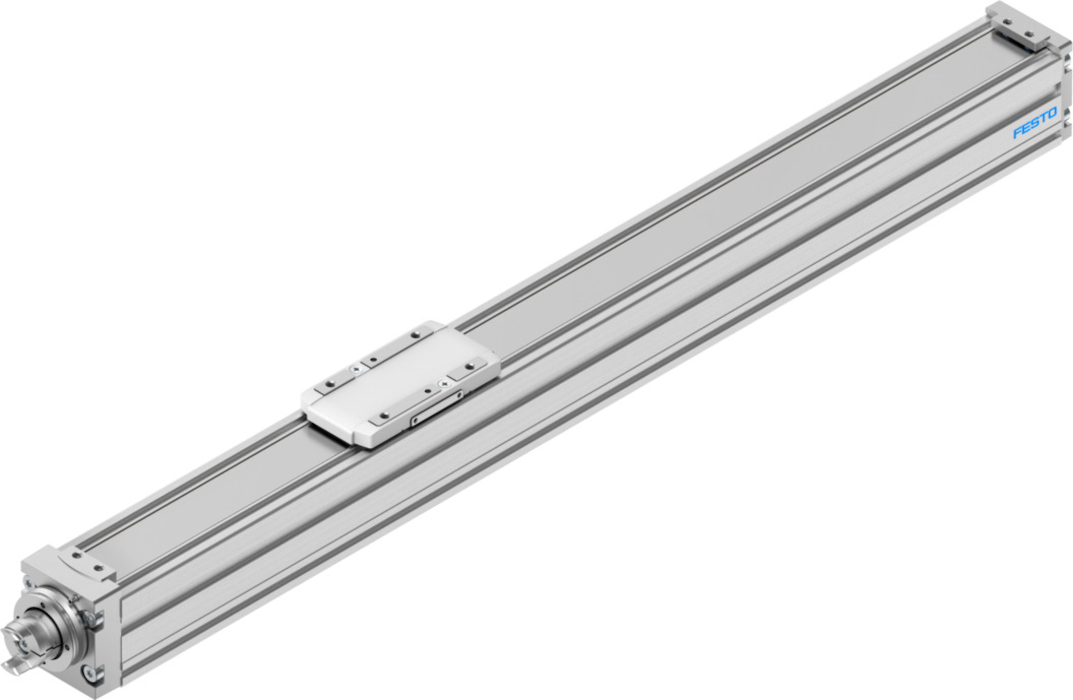

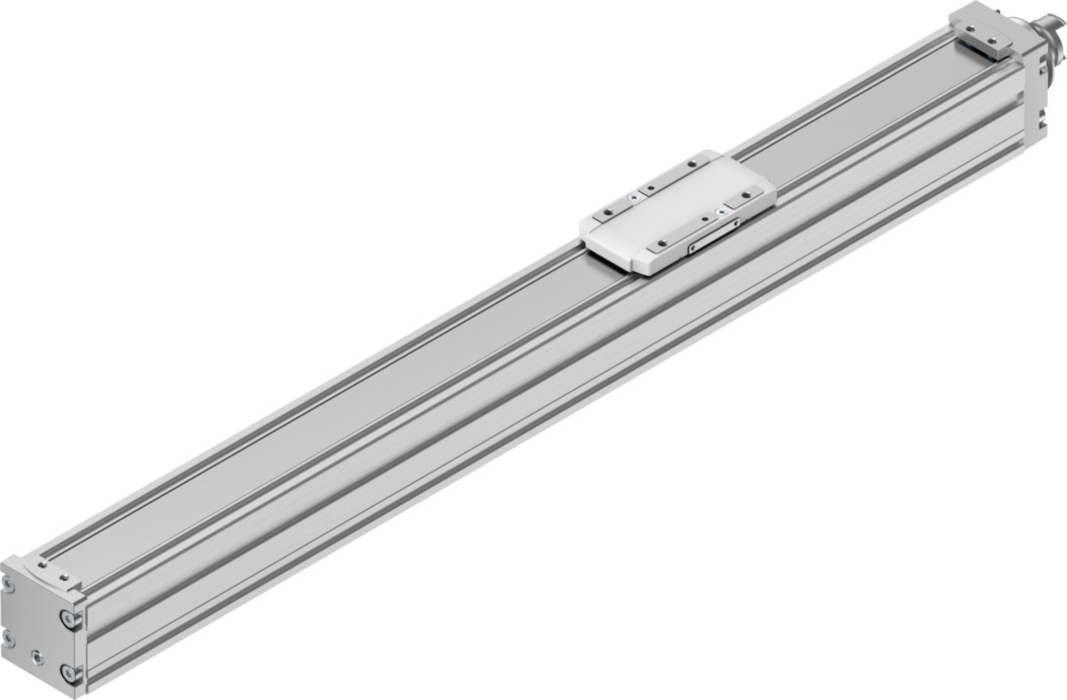

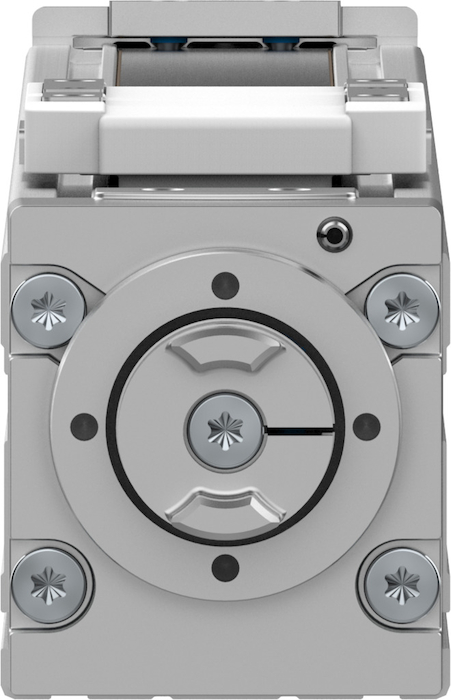

- ELGC-BS-KF-32-300-8P Oś z śrubą
ELGC-BS-KF-32-300-8P Oś z śrubą FESTO-8061479
numer katalogowy: FESTO-8061479
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8061479_PIC_2.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8061479_SY1_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8061479_PIC_2.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8061479_SY1_1.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciężar dodatkowy na 10 mm skokuod 18 gFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 552 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 38000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 45000 mm4KonstrukcjaElektromechaniczny napęd liniowy, mit KugelumlaufspindelMaks. moment Mxod 1,3 NmMaks. moment Myod 1,1 NmMaks. moment Mzod 1,1 NmMaks. prędkośćod 0,6 m/sMaks. przyspieszenieod 15 m/s2Maks. siła Fyod 150 NMaks. siła Fzod 300 NMaks. siła posuwu Fxod 40 NMasowy moment bezwładności JH na metr skokuod 0,02218 kgcm2Masowy moment bezwładności JL na kg obciążenia roboczegood 0,016211 kgcm2Masowy moment bezwładności JOod 0,00274 kgcm2Materiał pokrywy końcowejOdlew ciśnieniowy, aluminiowy, malowanyMateriał profiluStop aluminium, anodowanyMateriał prowadnicyStalMateriał wózkaAluminium-odlew ciśnieniowyMx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 5 NmMy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 4 NmMz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 4 NmPowtarzalność±0,015 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 83,4 gSkok roboczyod 300 mmSkok śrubyod 8 mm/USkręcający moment bezwładności Itod 1700 mm4Stała posuwuod 8 mm/UStopień ochronyIP40Średnica śrubyod 8 mmTemperatura otoczenia0 - 50 °CTyp silnikaSilnik skokowy, Silnik serwoTyp śrubyŚruba tocznaUgięcie dynamiczne (ruchome obciążenie)0,05% długości napędu, maks. 0,5 mmUgięcie statyczne (obciążenie w stanie spoczynku)0.1% długości napęduUwaga dotycząca materiałówZgodne z RoHS, Zawierają substancje PWISWielkość32Zapas skokuod 0 mmPliki do pobrania:Karta Produktu
- Ciężar dodatkowy na 10 mm skokuod 18 gFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 552 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 38000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 45000 mm4KonstrukcjaElektromechaniczny napęd liniowy, mit KugelumlaufspindelMaks. moment Mxod 1,3 NmMaks. moment Myod 1,1 NmMaks. moment Mzod 1,1 NmMaks. prędkośćod 0,6 m/sMaks. przyspieszenieod 15 m/s2Maks. siła Fyod 150 NMaks. siła Fzod 300 NMaks. siła posuwu Fxod 40 NMasowy moment bezwładności JH na metr skokuod 0,02218 kgcm2Masowy moment bezwładności JL na kg obciążenia roboczegood 0,016211 kgcm2Masowy moment bezwładności JOod 0,00274 kgcm2Materiał pokrywy końcowejOdlew ciśnieniowy, aluminiowy, malowanyMateriał profiluStop aluminium, anodowanyMateriał prowadnicyStalPliki do pobrania:Karta Produktu
-
-
