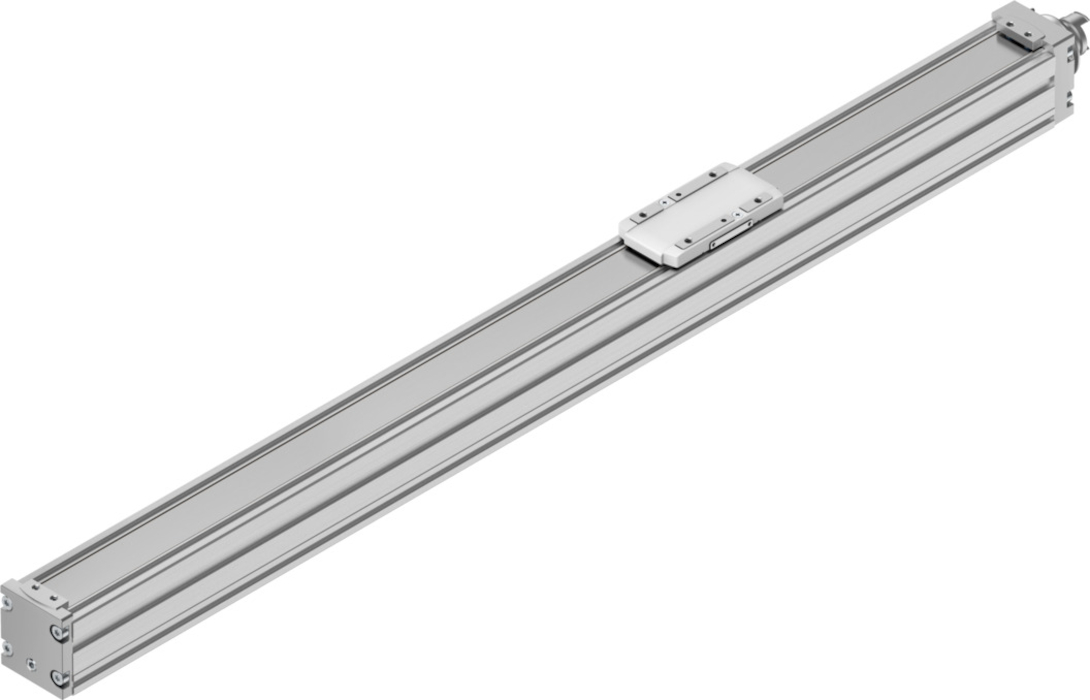

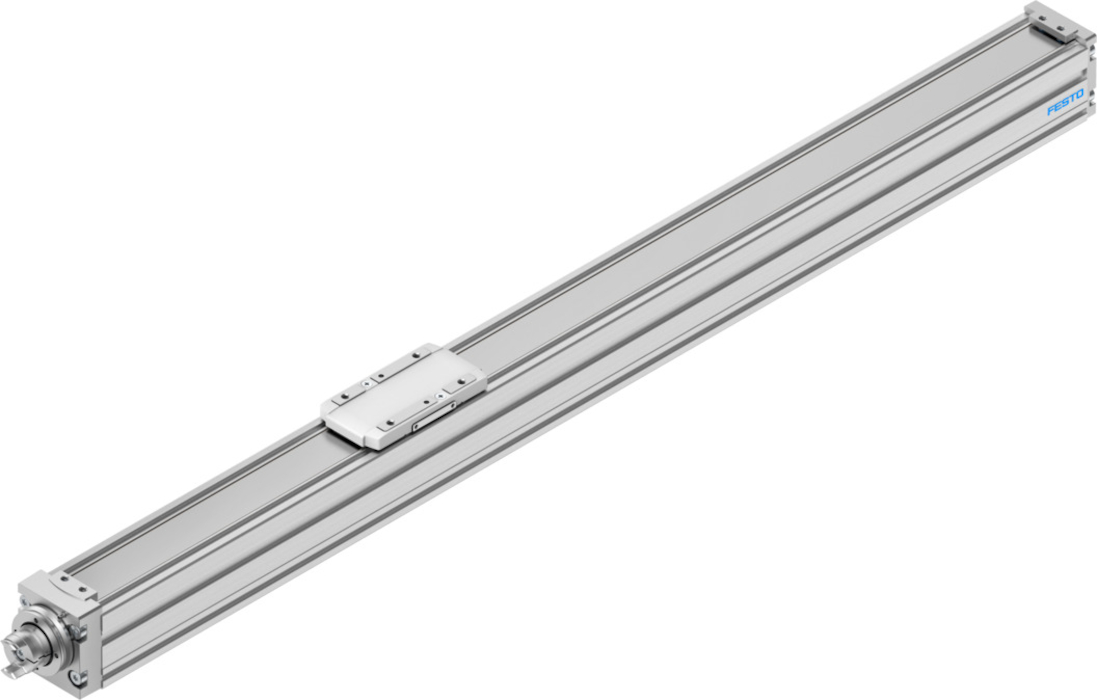

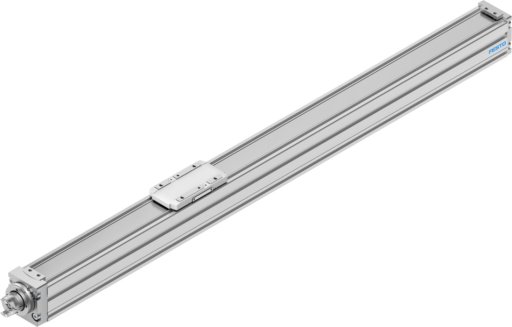

ELGC-BS-KF-32-800-8P Oś ze śrubą FESTO-8061483

numer katalogowy: FESTO-8061483
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    32
    Maks. prędkość
    od 0.6  M/S
    Średnica śruby
    od 8  MM
    Skok śruby
    od 8  Y13
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektromechaniczna oś liniowa
    Typ silnika
    Silnik skokowy
    Typ śruby
    Śruba pociągowa toczna
    Symbol
    00991211
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. przyspieszenie
    od 15  MS2
    Powtarzalność
    ±0,015 mm
    Czas pracy ciągłej
    100%
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
    Stopień ochrony
    IP40
    Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu
    od 0.04  NM
    Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu
    od 0.02  NM
    Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 5  NM
    My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 4  NM
    Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 4  NM
    Skrętny moment bezwładności It
    1700  Y12
    Masowy moment bezwładności JH na metr skoku
    od 0.02218  KGC
    Masowy moment bezwładności JL na kg obciążenia efektywnego
    od 0.016211  KGC
    Masowy moment bezwładności JO
    od 0.00274  KGC
    Kod interfejsu, element wykonawczy
    V25
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    38000  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    45000  Y12
    Maks. siła posuwu Fx
    od 40  N
    Stała posuwu
    od 8  Y13
    Referencyjna żywotność
    od 5000  KM
    Interwał konserwacji
    Smarowanie na cały okres użytkowania
    Zgodność z LABS
    VDMA24364-strefa III
    Klasa Cleanroom
    Klasa 7 wg ISO 14644-1
    Temperatura przechowywania
    od -20 do 60  GC
    Temperatura otoczenia
    do 50  GC
    Maks. siła Fy
    od 356  N
    Maks. siła Fz
    od 356  N
    Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)
    od 1310  N
    Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 1310  N
    Maks. moment Mx
    od 1.3  NM
    Maks. moment My
    od 1.1  NM
    Maks. moment Mz
    od 1.1  NM
    Maks. siła promieniowa na wałku napędowym
    od 75  N
    Dodatkowa masa na 10 mm skoku
    od 18  G
    Ruchoma masa własna
    od 83.4  G
    Ugięcie dynamiczne (obciążenie w ruchu)
    0,05% długości osi, maksymalnie 0,5 mm
    Ugięcie statyczne (obciążenie podczas postoju)
    0,1% długości osi
    Materiał pokrywy tylnej
    Aluminiowy odlew ciśnieniowy, lakierowany
    Materiał profilu
    Stop aluminium, anodowany
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał taśmy zaślepki
    Nierdzewna stal stopowa
    Materiał pokrywy napędu
    Odlew ciśnieniowy aluminium, lakierowany
    Materiał prowadnicy wózka
    Stal
    Materiał prowadnicy
    Stal
    Materiał wózka
    Aluminiowy odlew ciśnieniowy
    Materiał nakrętki pociągowej
    Stal
    Materiał wrzeciona
    Stal
