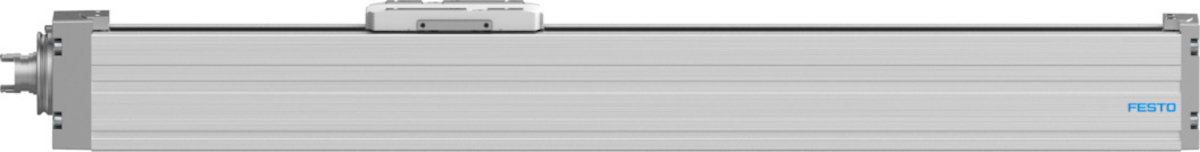

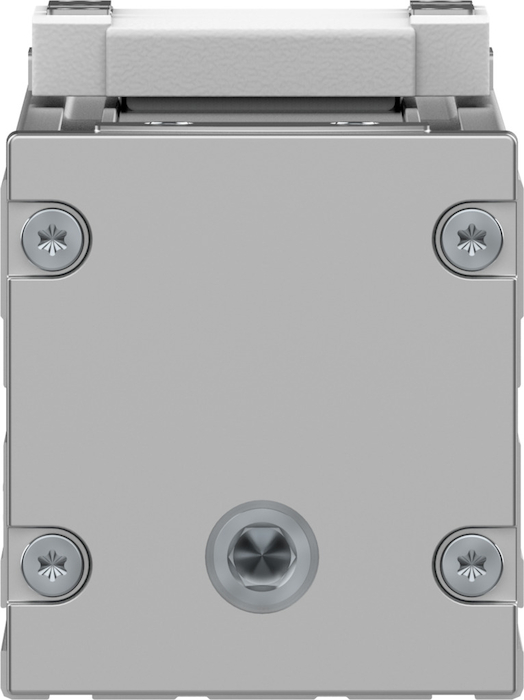

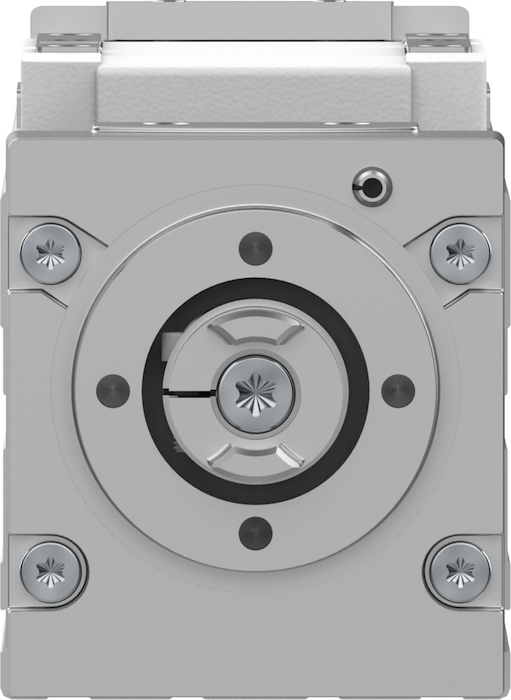

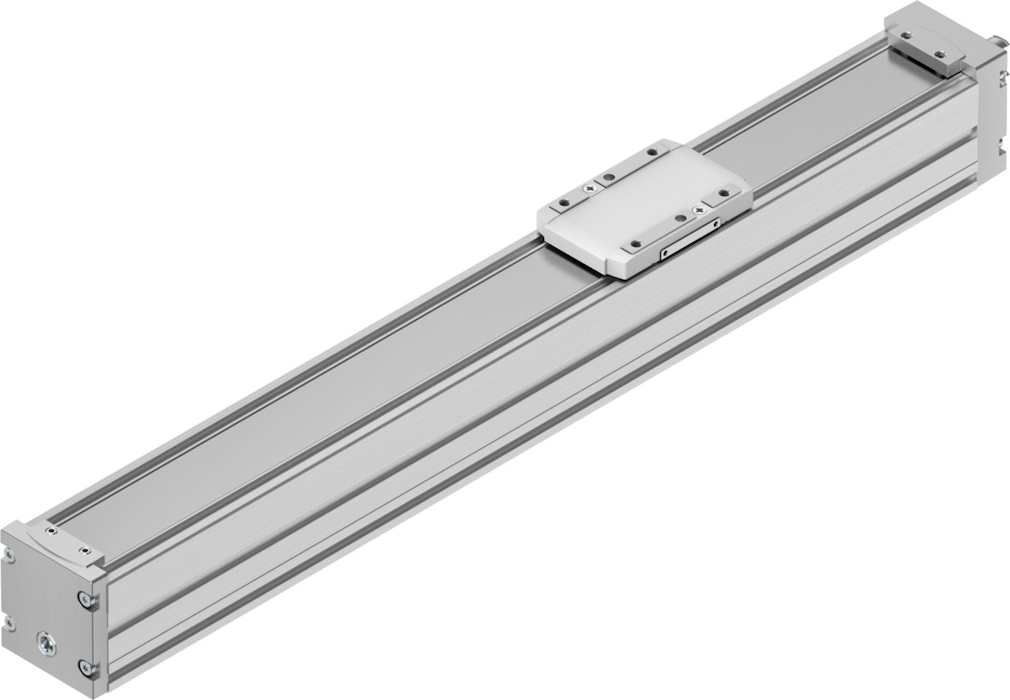

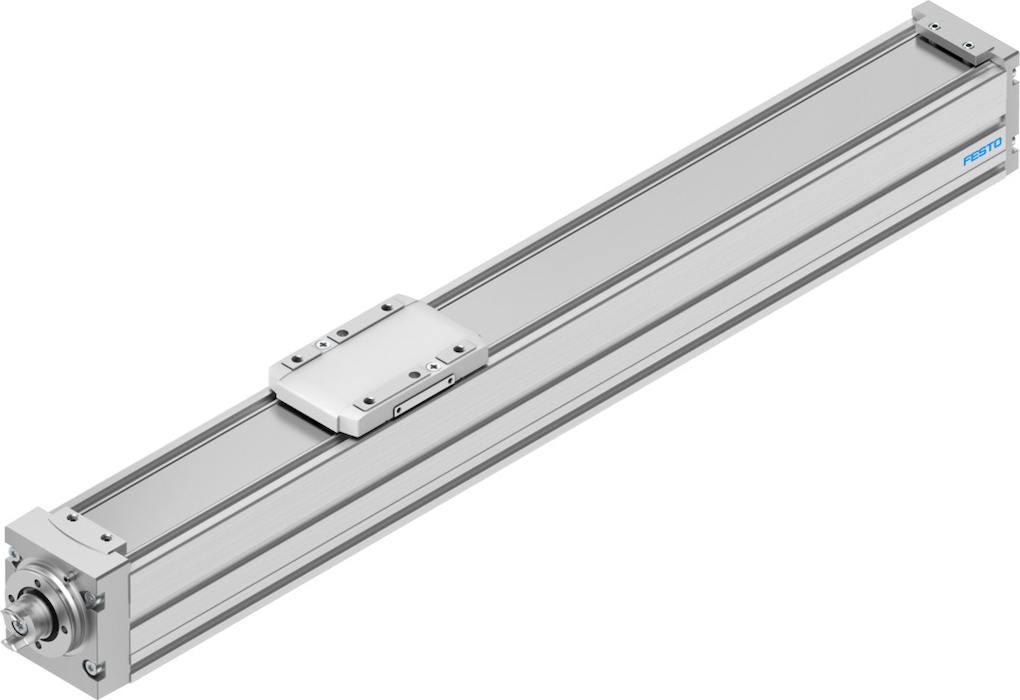

- ELGC-BS-KF-45-300-10P Oś ze śrubą
ELGC-BS-KF-45-300-10P Oś ze śrubą FESTO-8061486
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Wielkość45Maks. prędkośćod 0.6 M/SŚrednica śrubyod 10 MMSkok śrubyod 10 Y13Pozycja montażudowolnyProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętymKonstrukcjaElektromechaniczna oś liniowaTyp silnikaSilnik skokowyTyp śrubyŚruba pociągowa tocznaSymbol00991211Sygnalizacja położeniado wyłącznika zbliżeniowegoMaks. przyspieszenieod 15 MS2Powtarzalność±0,015 mmCzas pracy ciągłej100%Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewkiStopień ochronyIP40Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchuod 0.12 NMMoment obrotowy bez obciążenia przy minimalnej prędkości ruchuod 0.032 NMMx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 20 NMMy z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 17 NMMz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 17 NMSkrętny moment bezwładności It8500 Y12Masowy moment bezwładności JH na metr skokuod 0.05056 KGCMasowy moment bezwładności JL na kg obciążenia efektywnegood 0.02533 KGCMasowy moment bezwładności JOod 0.0082 KGCKod interfejsu, element wykonawczyV32Geometryczne momenty bezwładności powierzchni 2 stopnia Iy140000 Y12Geometryczne momenty bezwładności powierzchni 2 stopnia Iz170000 Y12Maks. siła posuwu Fxod 100 NStała posuwuod 10 Y13Referencyjna żywotnośćod 5000 KMInterwał konserwacjiSmarowanie na cały okres użytkowaniaZgodność z LABSVDMA24364-strefa IIIKlasa CleanroomKlasa 7 wg ISO 14644-1Temperatura przechowywaniaod -20 do 60 GCTemperatura otoczeniado 50 GCMaks. siła Fyod 880 NMaks. siła Fzod 880 NFy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)od 3240 NFz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 3240 NMaks. moment Mxod 5.5 NMMaks. moment Myod 4.7 NMMaks. moment Mzod 4.7 NMMaks. siła promieniowa na wałku napędowymod 180 NDodatkowa masa na 10 mm skokuod 36 GRuchoma masa własnaod 220 GUgięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mmUgięcie statyczne (obciążenie podczas postoju)0,1% długości osiMateriał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowanyMateriał profiluStop aluminium, anodowanyInformacja o materiałachZgodność z dyrektywą RoHSMateriał taśmy zaślepkiNierdzewna stal stopowaMateriał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowanyMateriał prowadnicy wózkaStalMateriał prowadnicyStalMateriał wózkaAluminiowy odlew ciśnieniowyMateriał nakrętki pociągowejStalMateriał wrzecionaStalPliki do pobrania:Karta Produktu
- Brak danych dla tego produktuPliki do pobrania:Karta Produktu
-
-
