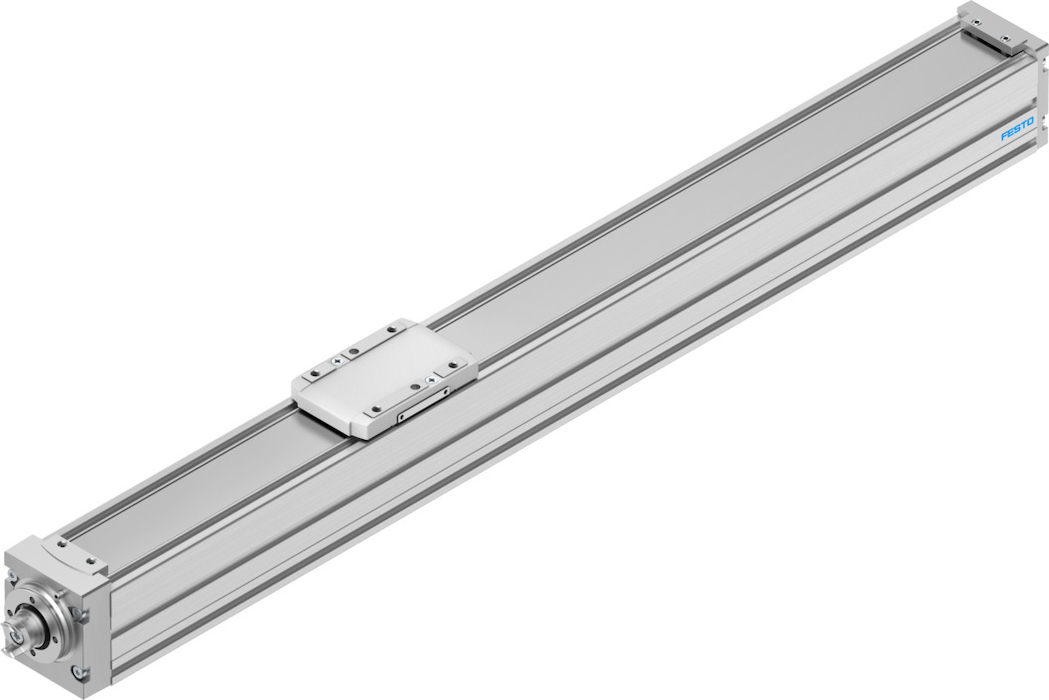

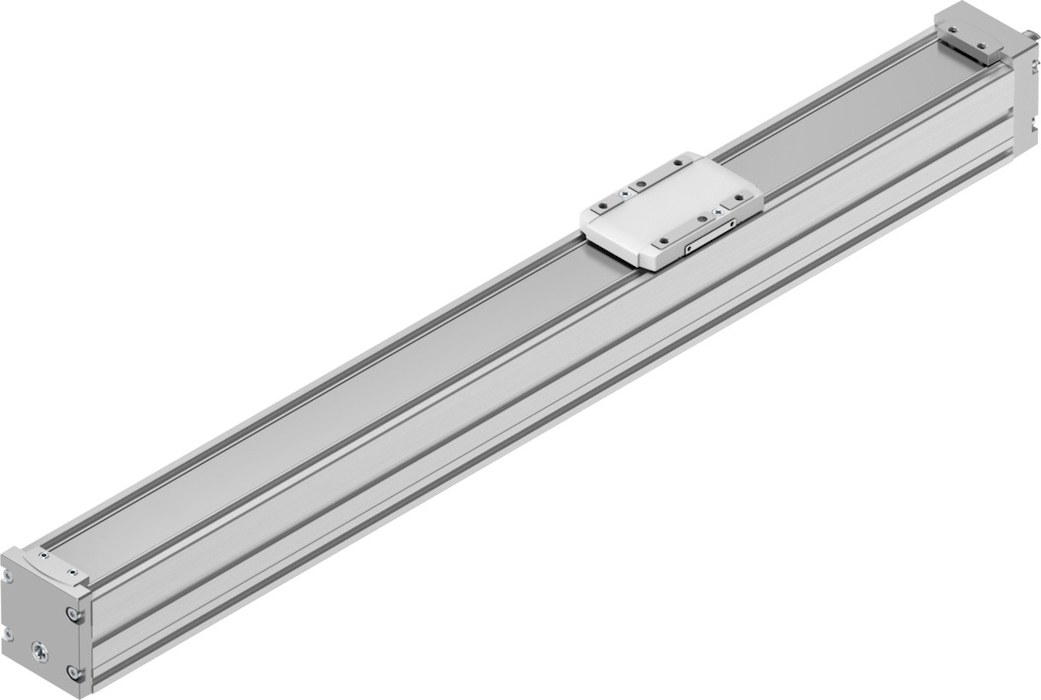

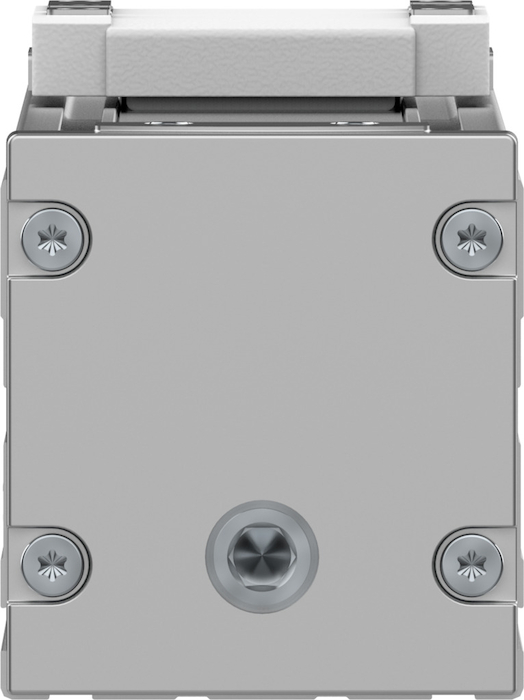

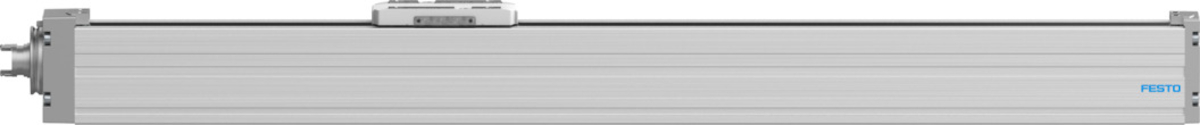

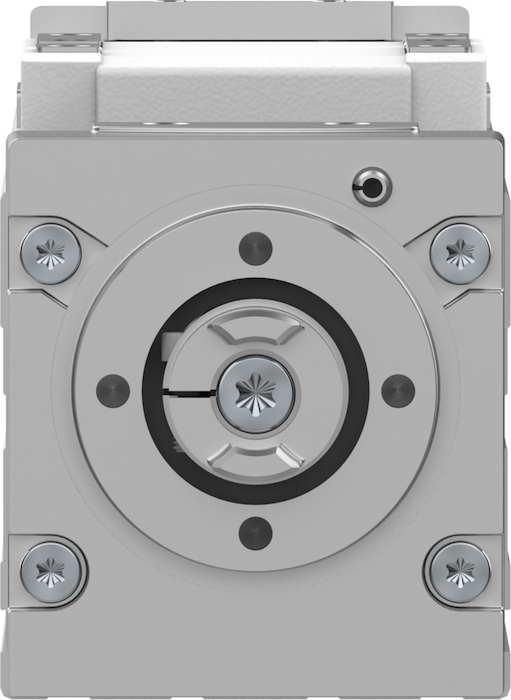

- ELGC-BS-KF-45-500-10P Oś z śrubą
ELGC-BS-KF-45-500-10P Oś z śrubą FESTO-8061488
numer katalogowy: FESTO-8061488
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciężar dodatkowy na 10 mm skokuod 36 gFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 2208 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 140000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 170000 mm4KonstrukcjaElektromechaniczny napęd liniowy, mit KugelumlaufspindelMaks. moment Mxod 5,5 NmMaks. moment Myod 4,7 NmMaks. moment Mzod 4,7 NmMaks. prędkośćod 0,6 m/sMaks. przyspieszenieod 15 m/s2Maks. siła Fyod 300 NMaks. siła Fzod 600 NMaks. siła posuwu Fxod 100 NMasowy moment bezwładności JH na metr skokuod 0,05056 kgcm2Masowy moment bezwładności JL na kg obciążenia roboczegood 0,02533 kgcm2Masowy moment bezwładności JOod 0,0082 kgcm2Materiał pokrywy końcowejOdlew ciśnieniowy, aluminiowy, malowanyMateriał profiluStop aluminium, anodowanyMateriał prowadnicyStalMateriał wózkaAluminium-odlew ciśnieniowyMx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 20 NmMy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 17 NmMz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 17 NmPowtarzalność±0,015 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 220 gSkok roboczyod 500 mmSkok śrubyod 10 mm/USkręcający moment bezwładności Itod 8500 mm4Stała posuwuod 10 mm/UStopień ochronyIP40Średnica śrubyod 10 mmTemperatura otoczenia0 - 50 °CTyp silnikaSilnik skokowy, Silnik serwoTyp śrubyŚruba tocznaUgięcie dynamiczne (ruchome obciążenie)0,05% długości napędu, maks. 0,5 mmUgięcie statyczne (obciążenie w stanie spoczynku)0.1% długości napęduUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSWielkość45Zapas skokuod 0 mmPliki do pobrania:Karta Produktu
- Ciężar dodatkowy na 10 mm skokuod 36 gFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 2208 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 140000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 170000 mm4KonstrukcjaElektromechaniczny napęd liniowy, mit KugelumlaufspindelMaks. moment Mxod 5,5 NmMaks. moment Myod 4,7 NmMaks. moment Mzod 4,7 NmMaks. prędkośćod 0,6 m/sMaks. przyspieszenieod 15 m/s2Maks. siła Fyod 300 NMaks. siła Fzod 600 NMaks. siła posuwu Fxod 100 NMasowy moment bezwładności JH na metr skokuod 0,05056 kgcm2Masowy moment bezwładności JL na kg obciążenia roboczegood 0,02533 kgcm2Masowy moment bezwładności JOod 0,0082 kgcm2Materiał pokrywy końcowejOdlew ciśnieniowy, aluminiowy, malowanyMateriał profiluStop aluminium, anodowanyMateriał prowadnicyStalPliki do pobrania:Karta Produktu
-
-
