Maks. prędkość
od 1.2 M/S
Prowadnica
Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
Konstrukcja

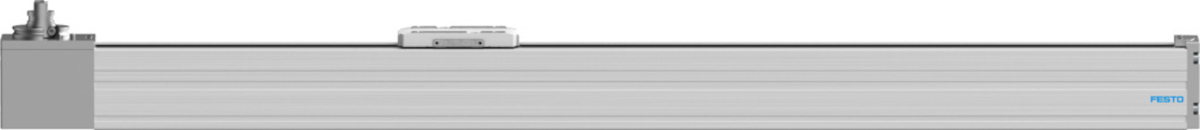

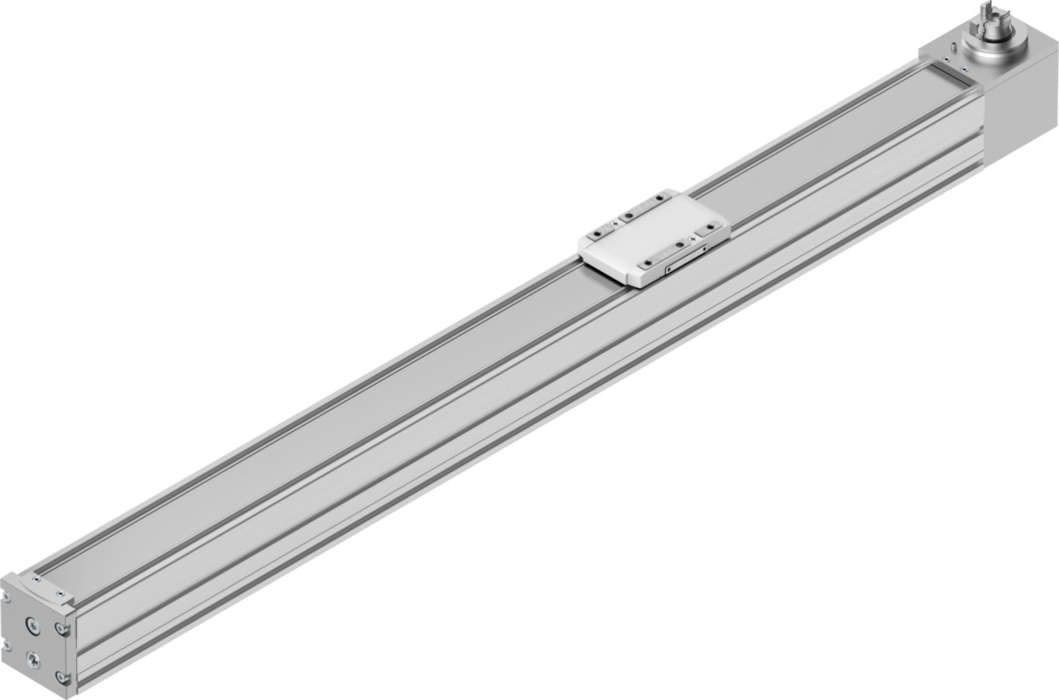

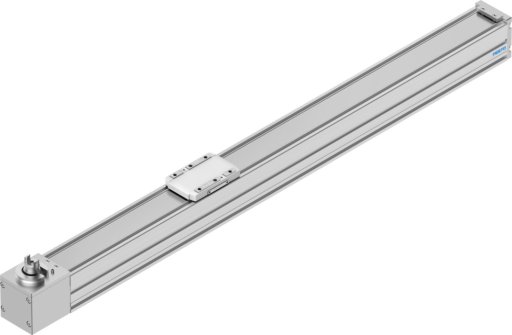

Elektromechaniczna oś liniowa
Typ silnika
Silnik skokowy
Sygnalizacja położenia
do wyłącznika zbliżeniowego
Maks. przyspieszenie
od 15 MS2
Przydatność do produkcji akumulatorów litowo-jonowych
Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
od 20 NM
My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
od 17 NM
Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
od 17 NM
Skrętny moment bezwładności It
8500 Y12
Masowy moment bezwładności JH na metr skoku
od 0.0281 KGC
Masowy moment bezwładności JL na kg obciążenia efektywnego
od 0.9119 KGC
Masowy moment bezwładności JO
od 0.1862 KGC
Kod interfejsu, element wykonawczy
V32
Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
140000 Y12
Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
170000 Y12
Materiał koła pasowego
Stal wysokostopowa nierdzewna
Materiał paska zębatego
Polichloropren wzmacniany włóknem szklanym
Maks. siła posuwu Fx
od 75 N
Referencyjna żywotność
od 5000 KM
Interwał konserwacji
Smarowanie na cały okres użytkowania
Zgodność z LABS
VDMA24364-strefa III
Klasa Cleanroom
Klasa 7 wg ISO 14644-1
Temperatura przechowywania
od -20 do 60 GC
Temperatura otoczenia
do 50 GC
Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)
od 3240 N
Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
od 3240 N
Maks. moment Mx
od 5.5 NM
Maks. moment My
od 4.7 NM
Maks. moment Mz
od 4.7 NM
Masa podstawowa przy 0 mm skoku
od 760 G
Dodatkowa masa na 10 mm skoku
od 23 G
Ruchoma masa własna
od 169 G
Ugięcie dynamiczne (obciążenie w ruchu)
0,05% długości osi, maksymalnie 0,5 mm
Ugięcie statyczne (obciążenie podczas postoju)
0,1% długości osi
Materiał pokrywy tylnej
Aluminiowy odlew ciśnieniowy, lakierowany
Materiał profilu
Stop aluminium, anodowany
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał taśmy zaślepki
nierdzewna taśma stalowa
Materiał pokrywy napędu
Odlew ciśnieniowy aluminium, lakierowany
Materiał prowadnicy wózka
Stal
Materiał wózka
Aluminiowy odlew ciśnieniowy
