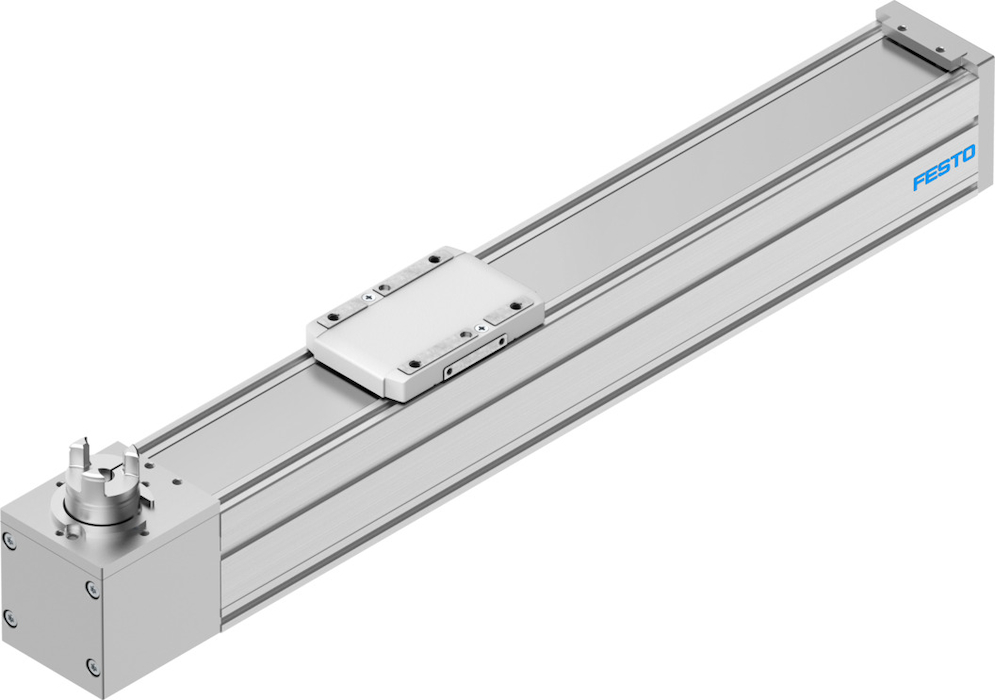

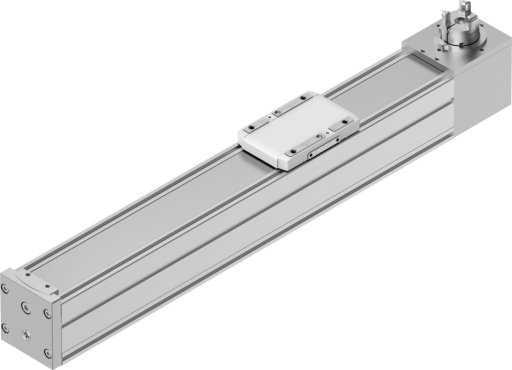

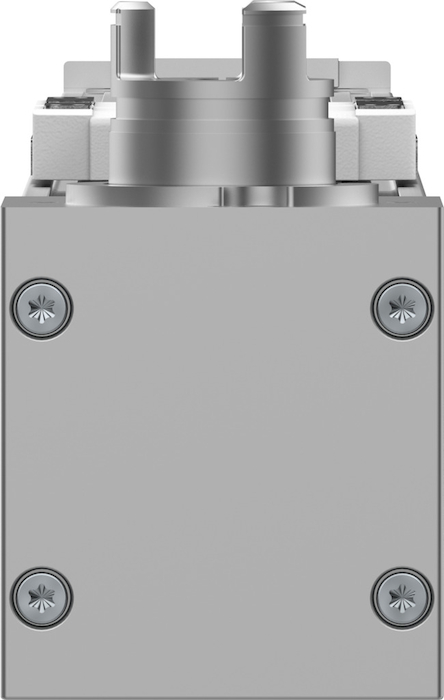

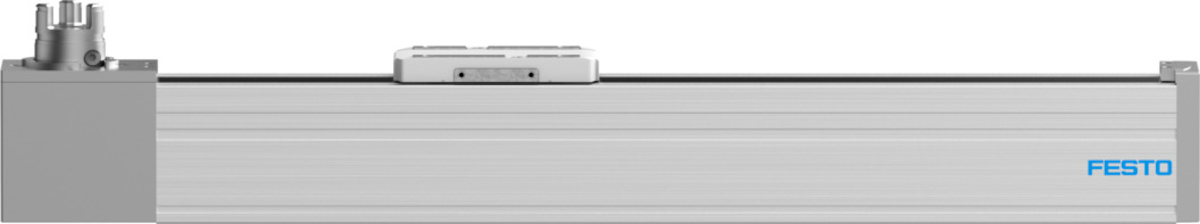

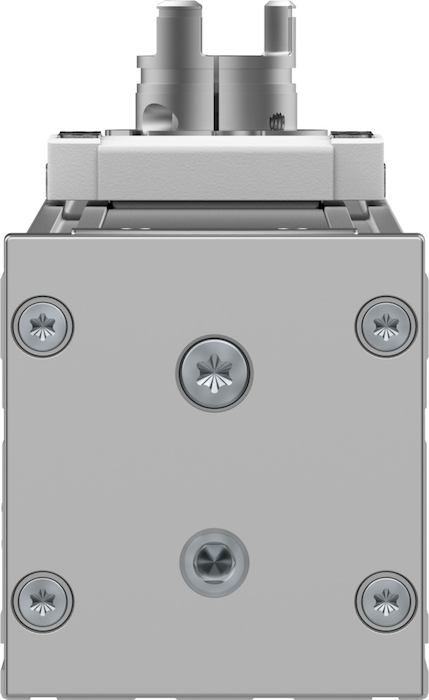

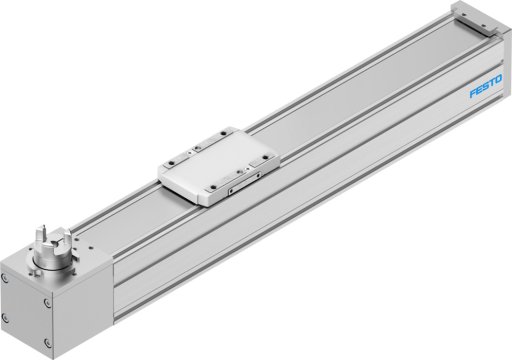

- ELGC-TB-KF-60-300 Napęd z paskiem zębatym
ELGC-TB-KF-60-300 Napęd z paskiem zębatym FESTO-8062777
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Wielkość60Maks. prędkośćod 1.5 M/SPozycja montażudowolnyProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętymKonstrukcjaElektromechaniczna oś liniowaTyp silnikaSilnik skokowySymbol00991212Sygnalizacja położeniado wyłącznika zbliżeniowegoMaks. przyspieszenieod 15 MS2Powtarzalność±0,1 mmCzas pracy ciągłej100%Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewkiStopień ochronyIP40Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 107 NMMy z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 117 NMMz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 117 NMSkrętny moment bezwładności It29800 Y12Masowy moment bezwładności JH na metr skokuod 0.0851 KGCMasowy moment bezwładności JL na kg obciążenia efektywnegood 1.5411 KGCMasowy moment bezwładności JOod 0.8804 KGCKod interfejsu, element wykonawczyT42Geometryczne momenty bezwładności powierzchni 2 stopnia Iy441000 Y12Geometryczne momenty bezwładności powierzchni 2 stopnia Iz542000 Y12Materiał koła pasowegoStal wysokostopowa nierdzewnaMateriał paska zębategoPolichloropren wzmacniany włóknem szklanymMaks. siła posuwu Fxod 120 NStała posuwuod 78 Y13Referencyjna żywotnośćod 5000 KMInterwał konserwacjiSmarowanie na cały okres użytkowaniaZgodność z LABSVDMA24364-strefa IIIKlasa CleanroomKlasa 7 wg ISO 14644-1Temperatura przechowywaniaod -20 do 60 GCTemperatura otoczeniado 50 GCMaks. siła Fyod 3641 NMaks. siła Fzod 3641 NFy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)od 13400 NFz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 13400 NMaks. moment Mxod 29.1 NMMaks. moment Myod 31.8 NMMaks. moment Mzod 31.8 NMMasa podstawowa przy 0 mm skokuod 1775 GDodatkowa masa na 10 mm skokuod 43 GRuchoma masa własnaod 482 GWaga produktuod 3050 GUgięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mmUgięcie statyczne (obciążenie podczas postoju)0,1% długości osiMateriał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowanyMateriał profiluStop aluminium, anodowanyInformacja o materiałachZgodność z dyrektywą RoHSMateriał taśmy zaślepkinierdzewna taśma stalowaMateriał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowanyMateriał prowadnicy wózkaStalMateriał prowadnicyStalMateriał wózkaAluminiowy odlew ciśnieniowyPliki do pobrania:Karta Produktu
- Brak danych dla tego produktuPliki do pobrania:Karta Produktu
-
-
