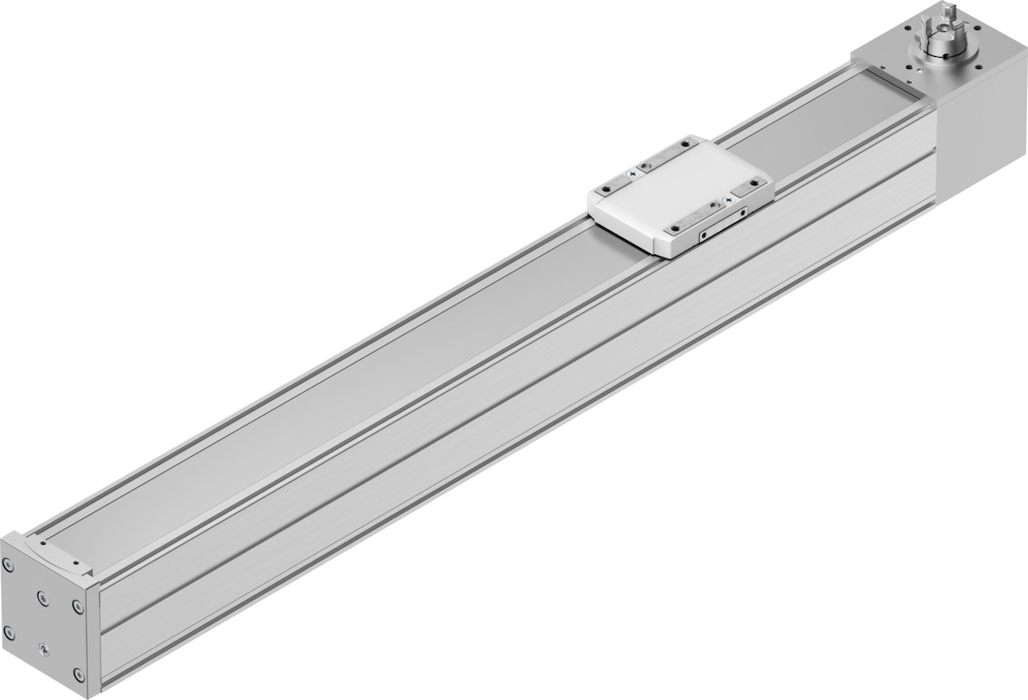

- ELGC-TB-KF-80-500 Napęd z paskiem zębatym
ELGC-TB-KF-80-500 Napęd z paskiem zębatym FESTO-8062788
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Wielkość80Maks. prędkośćod 1.5 M/SPozycja montażudowolnyProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętymKonstrukcjaElektromechaniczna oś liniowaTyp silnikaSilnik skokowySymbol00991212Sygnalizacja położeniado wyłącznika zbliżeniowegoMaks. przyspieszenieod 15 MS2Powtarzalność±0,1 mmCzas pracy ciągłej100%Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewkiStopień ochronyIP40Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 220 NMMy z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 207 NMMz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 207 NMSkrętny moment bezwładności It90500 Y12Masowy moment bezwładności JH na metr skokuod 0.1927 KGCMasowy moment bezwładności JL na kg obciążenia efektywnegood 2.793 KGCMasowy moment bezwładności JOod 2.912 KGCKod interfejsu, element wykonawczyT46Geometryczne momenty bezwładności powierzchni 2 stopnia Iy1370000 Y12Geometryczne momenty bezwładności powierzchni 2 stopnia Iz1660000 Y12Materiał koła pasowegoStal wysokostopowa nierdzewnaMateriał paska zębategoPolichloropren wzmacniany włóknem szklanymMaks. siła posuwu Fxod 250 NStała posuwuod 105 Y13Referencyjna żywotnośćod 5000 KMInterwał konserwacjiSmarowanie na cały okres użytkowaniaZgodność z LABSVDMA24364-strefa IIIKlasa CleanroomKlasa 7 wg ISO 14644-1Temperatura przechowywaniaod -20 do 60 GCTemperatura otoczeniado 50 GCMaks. siła Fyod 5543 NMaks. siła Fzod 5543 NFy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)od 20400 NFz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)od 20400 NMaks. moment Mxod 59.8 NMMaks. moment Myod 56.2 NMMaks. moment Mzod 56.2 NMMasa podstawowa przy 0 mm skokuod 3500 GDodatkowa masa na 10 mm skokuod 73 GRuchoma masa własnaod 901 GWaga produktuod 7142 GUgięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mmUgięcie statyczne (obciążenie podczas postoju)0,1% długości osiMateriał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowanyMateriał profiluStop aluminium, anodowanyInformacja o materiałachZgodność z dyrektywą RoHSMateriał taśmy zaślepkinierdzewna taśma stalowaMateriał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowanyMateriał prowadnicy wózkaStalMateriał prowadnicyStalMateriał wózkaAluminiowy odlew ciśnieniowyPliki do pobrania:Karta Produktu
- Brak danych dla tego produktuPliki do pobrania:Karta Produktu
-
-
