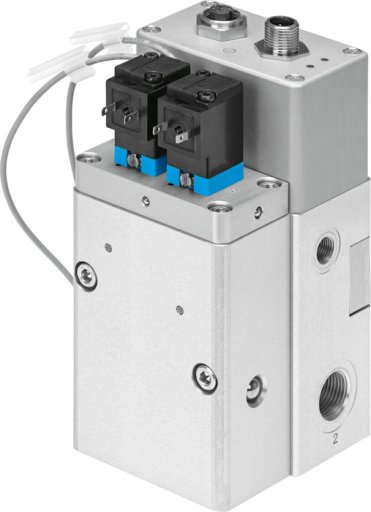

- VPCB-6-L-8-G38-10-F-D3-T22-M Jednostka zaworu
VPCB-6-L-8-G38-10-F-D3-T22-M Jednostka zaworu FESTO-8071579
numer katalogowy: FESTO-8071579
kategoria: Zawory proporcjonalne
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze4 - 8 barCiśnienie robocze MPa0,4 - 0,8 MPaDopuszczenieRCM MarkFunkcja zaworu3-drogowy zawór proporcjonalny ciśnieniaInstrukcje użytkoweProdukt nadaje się tylko do celów przemysłowych. W obszarach mieszkalnych konieczne może być podjęcie środków w celu eliminacji zakłóceń radiowych.Kierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowy, Z zintegrowanym czujnikiem ciśnieniaMaks. długość kabla30 mMaks. pobór mocy elektrycznejod 33,5 WMaks. pobór prąduod 1,2 AMateriał obudowyStop aluminium, anodowanyMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [6:4:4]Nominalne napięcie robocze DCod 24 VNormalny przepływ nominalnyod 725 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pobór prądu120 mAPozycja zabudowyDowolnaPrzyłącze pneumatyczne 1G3/8Przyłącze pneumatyczne 2G3/8Przyłącze pneumatyczne 3G3/8Rodzaj sterowaniaBezpośredniRodzaj uszczelnieniaTwardySposób kasowaniaSprężyna magnetycznaSposób montażuBezpośrednie mocowanie za pomocą gwintu M5Sposób uruchomieniaElektrycznyStopień ochronyIP65Temperatura otoczenia0 - 50 °CTętnienie resztkowe5 %Typ wyświetlaczaLEDTypowa redukcja prędkościod 15 mm/sUwaga dotycząca materiałówZgodne z RoHSUwaga dotycząca redukcji prędkościGdy ręczne odpowietrzenie jest włączone przy siłowniku 80 mm, przełożenie 1:1 i obciążenie 100 kg.Uwagi odnośnie medium roboczegoMaksymalna wielkość cząstek: 5 µm, Niezalecana praca na powietrzu olejonymWaga produktuod 1550 gWielkość nominalnaod 6 mmZabezpieczenie przed odwrotną polaryzacjąDla napięcia roboczegoZabezpieczenie przed zwarciemTakZakres napięcia roboczego DC21,6 - 26,4 VZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVZnak KCKC-EMVZwrócić uwagę na stopień ochronyW stanie zmontowanymPliki do pobrania:Karta Produktu
- Ciśnienie robocze4 - 8 barCiśnienie robocze MPa0,4 - 0,8 MPaDopuszczenieRCM MarkFunkcja zaworu3-drogowy zawór proporcjonalny ciśnieniaInstrukcje użytkoweProdukt nadaje się tylko do celów przemysłowych. W obszarach mieszkalnych konieczne może być podjęcie środków w celu eliminacji zakłóceń radiowych.Kierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowy, Z zintegrowanym czujnikiem ciśnieniaMaks. długość kabla30 mMaks. pobór mocy elektrycznejod 33,5 WMaks. pobór prąduod 1,2 AMateriał obudowyStop aluminium, anodowanyMateriał uszczelnieńFPM, HNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [6:4:4]Nominalne napięcie robocze DCod 24 VNormalny przepływ nominalnyod 725 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pobór prądu120 mAPozycja zabudowyDowolnaPliki do pobrania:Karta Produktu
-
-
