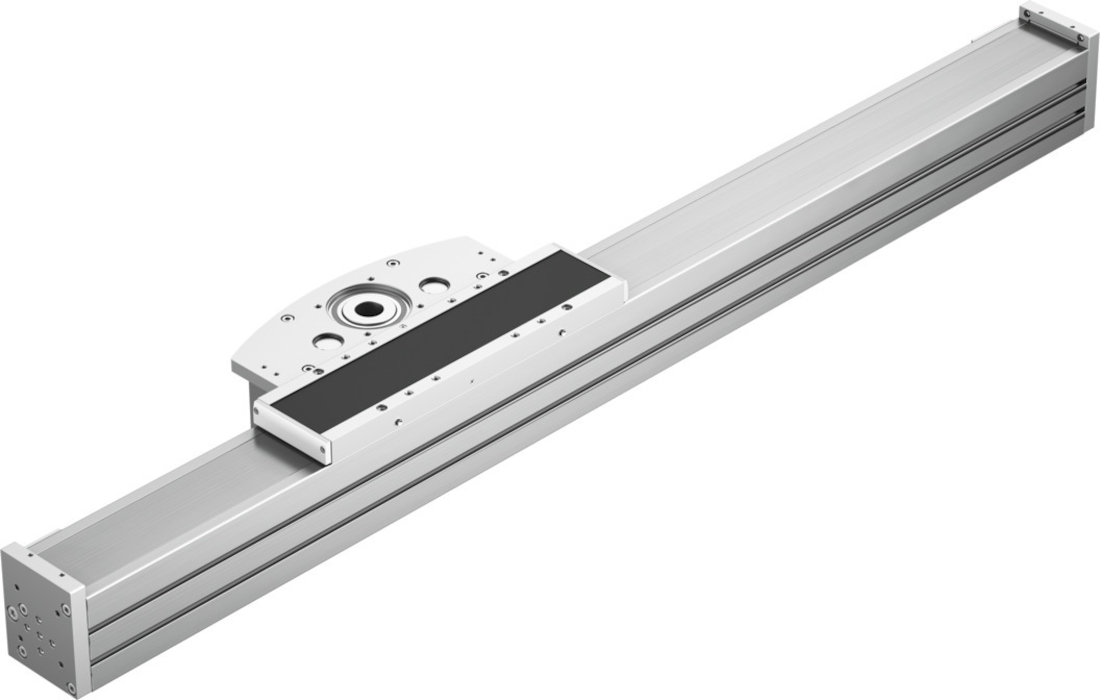

ELCC-TB-KF-110-200-0H-P0-CR Napęd wysięgnikowy FESTO-8082409

numer katalogowy: FESTO-8082409
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    110
    Maks. prędkość
    od 5  M/S
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektromechaniczna oś wysięgnikowa
    Symbol
    00991210
    Maks. przyspieszenie
    od 30  MS2
    Powtarzalność
    ±0,05 mm
    Stopień ochrony
    IP20
    Masowy moment bezwładności JH na metr skoku
    od 174.9  KGC
    Masowy moment bezwładności JL na kg obciążenia efektywnego
    od 11.8  KGC
    Masowy moment bezwładności JO
    od 157.1  KGC
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    6830570  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    4925970  Y12
    Materiał elementu mocującego pasek zębaty
    Stop aluminium do przeróbki plastycznej, anodowany
    Materiał paska zębatego
    Polichloropren z włóknem szklanym i powłoką nylonową
    Maks. siła posuwu Fx
    od 2500  N
    Stała posuwu
    od 216  Y13
    Referencyjna żywotność
    od 5000  KM
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-strefa III
    Temperatura otoczenia
    od -10 do 60  GC
    Maks. siła Fy
    od 20596  N
    Maks. siła Fz
    od 20022  N
    Maks. moment Mx
    od 317  NM
    Maks. moment My
    od 2368  NM
    Maks. moment Mz
    od 2286  NM
    Ruchoma masa przy skoku 0 mm
    od 10017  G
    Dodatkowa poruszana masa na 10 mm skoku
    od 148  G
    Masa podstawowa przy 0 mm skoku
    od 27299  G
    Dodatkowa masa na 10 mm skoku
    od 148  G
    Materiał obudowy
    Stal wysokostopowa nierdzewna
    Materiał pokrywy tylnej
    Stop aluminium, anodowany
    Materiał profilu
    Stop aluminium, anodowany
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał prowadnicy
    Stal łożyskowa, powlekana Corrotect
    Materiał wózka
    Odlew z aluminium, anodowany
    Pliki do pobrania:
    Karta Produktu
