- ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA Jednostka nap ędu ze śrubą

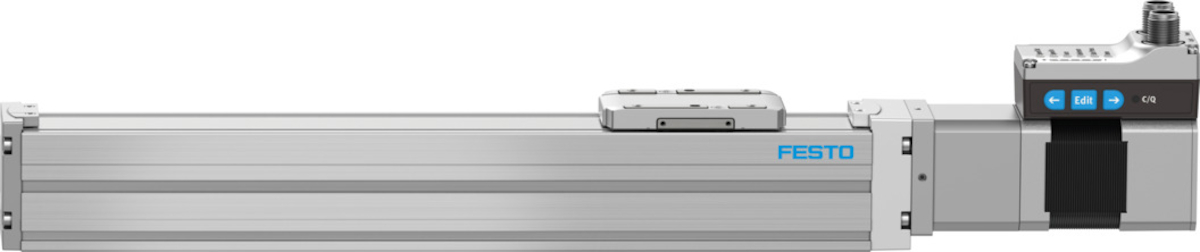

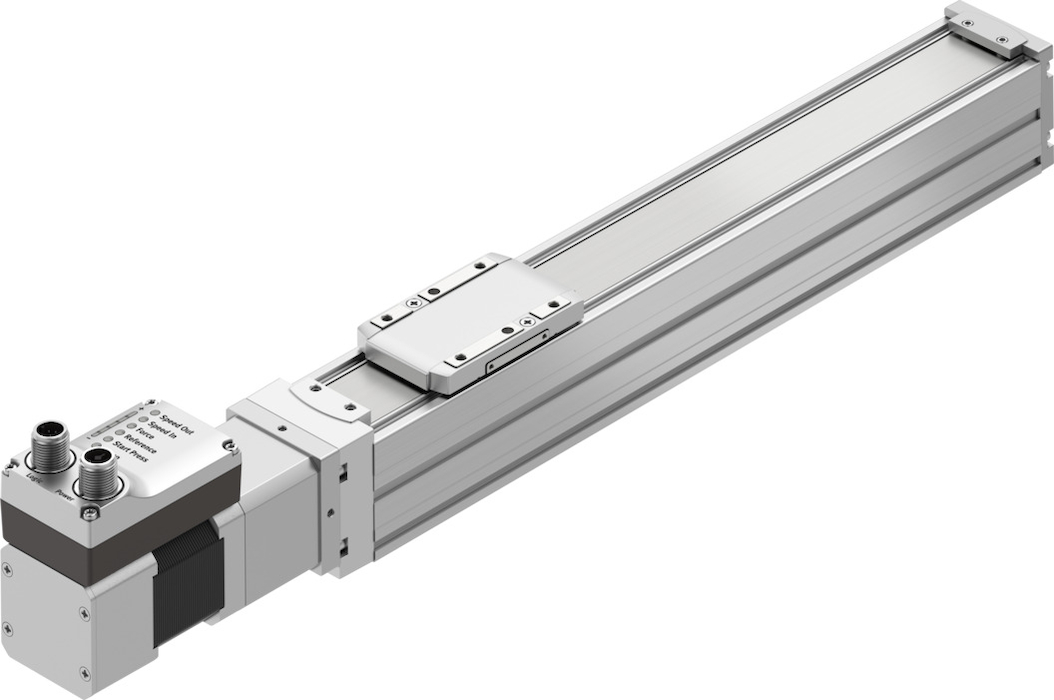

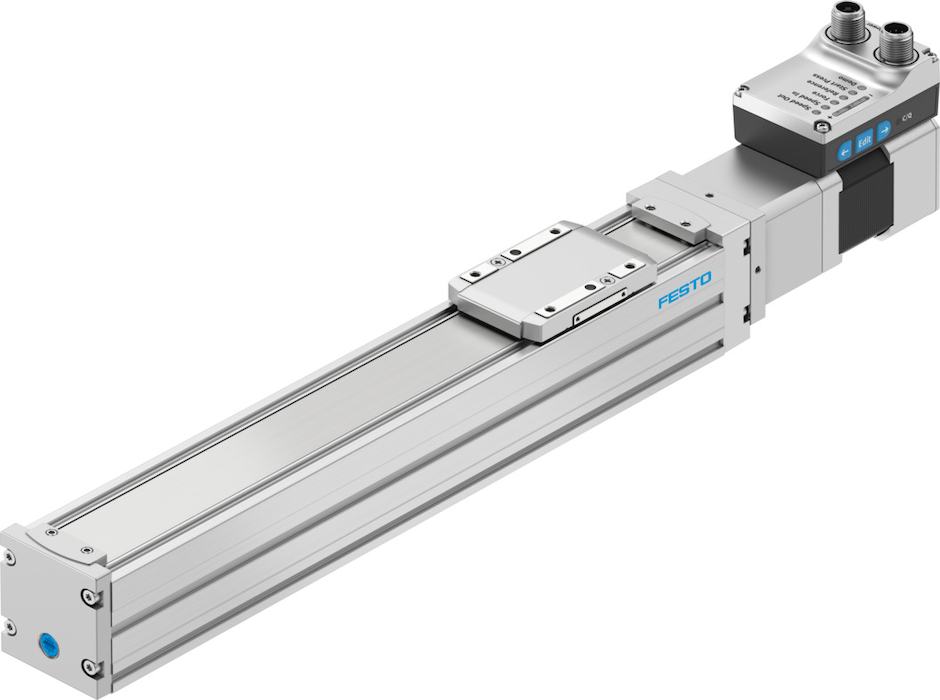

ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA Jednostka nap ędu ze śrubą FESTO-8083471
numer katalogowy: FESTO-8083471
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8083471_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8083471_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8083471_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8083471_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeInterfejs użytkownika, Zintegrowane wykrywanie pozycji krańcowejDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 2208 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 140000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 170000 mm4Interfejs do parametryzacjiIO-Link, Interfejs użytkownikaIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, mit Kugelumlaufspindel, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. moment Mxod 5,5 NmMaks. moment Myod 4,7 NmMaks. moment Mzod 4,7 NmMaks. pobór prąduod 3000 mAMaks. prąd logicznych wyjść cyfrowychod 100 mAMaks. prędkośćod 0,25 m/sMaks. przyspieszenieod 5 m/s2Maks. siła Fyod 300 NMaks. siła Fzod 600 NMaks. siła posuwu Fxod 100 NMateriał pokrywy końcowejOdlew ciśnieniowy, aluminiowy, malowanyMateriał profiluStop aluminium, anodowanyMateriał prowadnicyStalMateriał wózkaAluminium-odlew ciśnieniowyMonitoring temperaturyZintegrowany precyzyjny czujnik temperatury CMOS z wyjściem analogowym, Wyłączenie przy przekroczeniu temperaturyMx przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 20 NmMy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 17 NmMz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 17 NmNapięcie nominalne DCod 24 VOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Powtarzalność±0,015 mmPozycja wyjściowaStały zderzak – blok ujemny, Stały zderzak – blok dodatniPozycja zabudowyDowolnaPrąd nominalnyod 3 AProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 220 gRozdzielczość czujnika położenia wirnikaod 16 BitSkok roboczyod 200 mmSkok śrubyod 10 mm/USkręcający moment bezwładności Itod 8500 mm4Stała posuwuod 10 mm/UStopień ochronyIP40Sygnalizacja położeniaPrzy pomocy czujników, Enkoder silnikaŚrednica śrubyod 10 mmTemperatura otoczenia0 - 50 °CTemperatura przechowywania-20 - 60 °CTyp silnikaSilnik skokowyTyp śrubyŚruba tocznaUgięcie dynamiczne (ruchome obciążenie)0,05% długości napędu, maks. 0,5 mmUgięcie statyczne (obciążenie w stanie spoczynku)0.1% długości napęduUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwaga odnośnie temperatury otoczeniaPrzy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.Waga produktuod 2074 gWartość obciążenia użytecznego, w poziomieod 10 kgWartość odniesienia dla obciążenia roboczego w pionieod 5 kgWielkość45Wskaźnik stanu gotowościLEDWyświetlaczLEDWzględna wilgotność powietrza0 - 90 %Zakres roboczy wejść logicznychod 24 VZapas skokuod 0 mmZasada pomiaru czujnika położenia wirnikaMagnetycznyZasilanie napięciem, liczba pinów/żyłod 4Zasilanie, technologia podłączeniaM12x1, kodowanie T wg EN 61076-2-111Zasilanie, typ podłączeniaWtyczkaZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeInterfejs użytkownika, Zintegrowane wykrywanie pozycji krańcowejDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkFy przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 1104 NFz przy teoretycznej żywotności 100 km (tylko z perspektywy prowadzenia)od 2208 NGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 140000 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 170000 mm4Interfejs do parametryzacjiIO-Link, Interfejs użytkownikaIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, mit Kugelumlaufspindel, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. moment Mxod 5,5 NmMaks. moment Myod 4,7 NmPliki do pobrania:Karta Produktu
-
-
