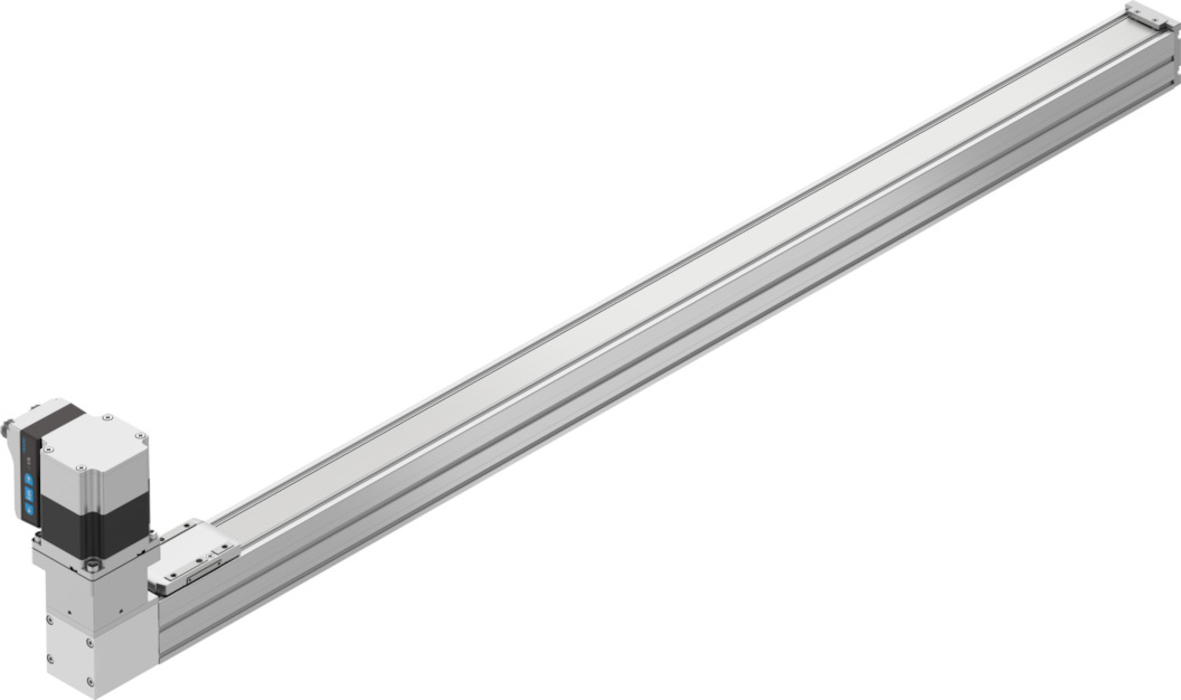

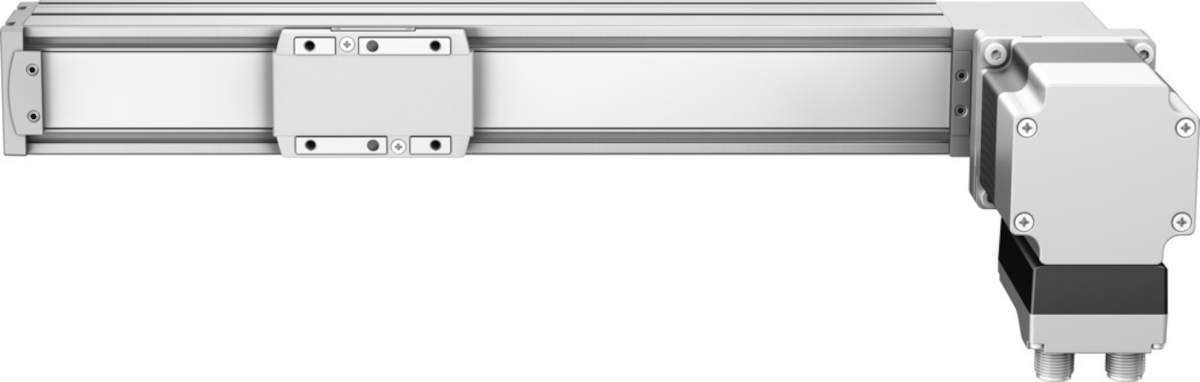

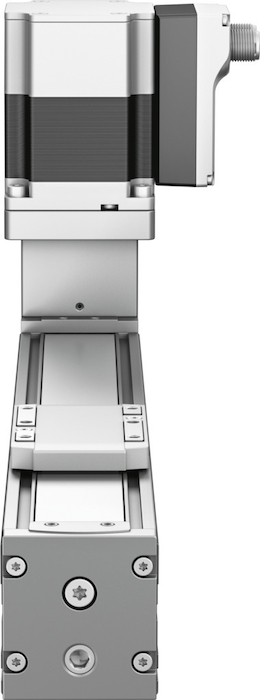

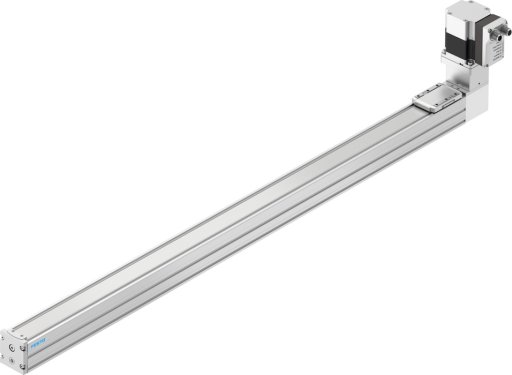

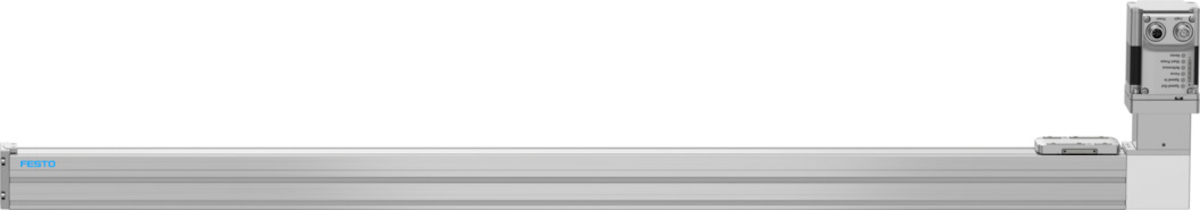

ELGS-TB-KF-45-800-ST-M-H1-PLK-AA Jednostka napędu z paskiem zębatym FESTO-8083669

numer katalogowy: FESTO-8083669
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    45
    Maks. prędkość
    od 1.2  M/S
    Pozycja montażu
    poziomo
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektromechaniczna oś liniowa
    Typ silnika
    Silnik skokowy
    Homing
    Twardy zderzak - blok dodatni
    Symbol
    00997293
    Sygnalizacja położenia
    Enkoder silnika
    Maks. przyspieszenie
    od 6  MS2
    Powtarzalność
    ±0,1 mm
    Czas pracy ciągłej
    100%
    Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 20  NM
    My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 17  NM
    Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 17  NM
    Skrętny moment bezwładności It
    8500  Y12
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Odporność na drgania
    Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    140000  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    170000  Y12
    Materiał koła pasowego
    Stal wysokostopowa nierdzewna
    Materiał paska zębatego
    Polichloropren wzmacniany włóknem szklanym
    Maks. siła posuwu Fx
    od 75  N
    Orientacyjna wartość efektywnego obciążenia, w poziomie
    od 2.5  KG
    Stała posuwu
    od 60  Y13
    Referencyjna żywotność
    od 5000  KM
    Interwał konserwacji
    Smarowanie na cały okres użytkowania
    Zgodność z LABS
    VDMA24364-strefa III
    Klasa Cleanroom
    Klasa 7 wg ISO 14644-1
    Temperatura przechowywania
    od -20 do 60  GC
    Względna wilgotność powietrza
    0 - 90%
    Stopień ochrony/
    III
    Temperatura otoczenia
    do 50  GC
    Uwaga na temat temperatury otoczenia
    Przy temperaturze otoczenia przekraczającej 30°C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.
    Maks. siła Fy
    od 880  N
    Maks. siła Fz
    od 880  N
    Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)
    od 3240  N
    Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 3240  N
    Maks. moment Mx
    od 5.5  NM
    Maks. moment My
    od 4.7  NM
    Maks. moment Mz
    od 4.7  NM
    Ruchoma masa przy skoku 0 mm
    od 169  G
    Ruchoma masa własna
    od 169  G
    Waga produktu
    od 3630  G
    Liczba cyfrowych wyjść logicznych 24 V DC
    2
    Liczba cyfrowych wejść logicznych
    2
    Specyfikacja wejścia logicznego
    zgodnie z normą IEC 61131-2, typ 1
    Obszar roboczy wejścia logicznego
    od 24  V
    IO-Link, obsługa SIO-Mode
    Tak
    Właściwości wejścia logicznego
    możliwość konfigurowania
    IO-Link, wersja protokołu
    Device V 1.1
    IO-Link, Communication mode
    COM3 (230,4 kBaud)
    IO-Link, Port class
    A
    IO-Link, liczba portów
    1
    IO-Link, szerokość danych procesowych OUT
    2 bajty
    IO-Link, zawartość danych procesowych OUT
    Move in 1 bit
    IO-Link, szerokość danych procesowych IN
    2 bajty
    IO-Link, zawartość danych procesowych IN
    State In 1 bit
    IO-Link, zawartość danych serwisowych IN
    32 bity Force
    IO-Link, minimalny czas cyklu
    1 ms
    IO-Link, konieczna pamięć danych
    od 500  KB
    Maks. długość kabla
    15 m wyjścia
    Logika przełączania wyjść
    PNP (przełączanie do plusa)
    Logika przełączania wejść
    PNP (przełączanie do plusa)
    IO-Link, Connection technology
    Wtyczka
    Interfejs logiczny, rodzaj przyłącza/
    00992264
    Interfejs logiczny, technologia przyłączy
    M12x1, kodowanie A wg EN 61076-2-101
    Interfejs logiczny, liczba pinów/żył
    8
    Typ mocowania
    Przy pomocy gwintu wewnętrznego
    Materiał pokrywy tylnej
    Aluminiowy odlew ciśnieniowy, lakierowany
    Materiał profilu
    Stop aluminium, anodowany
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał taśmy zaślepki
    nierdzewna taśma stalowa
    Materiał pokrywy napędu
    Odlew ciśnieniowy aluminium, lakierowany
    Materiał prowadnicy wózka
    Stal odpuszczona
    Materiał prowadnicy
    Stal odpuszczona
    Materiał wózka
    Aluminiowy odlew ciśnieniowy
