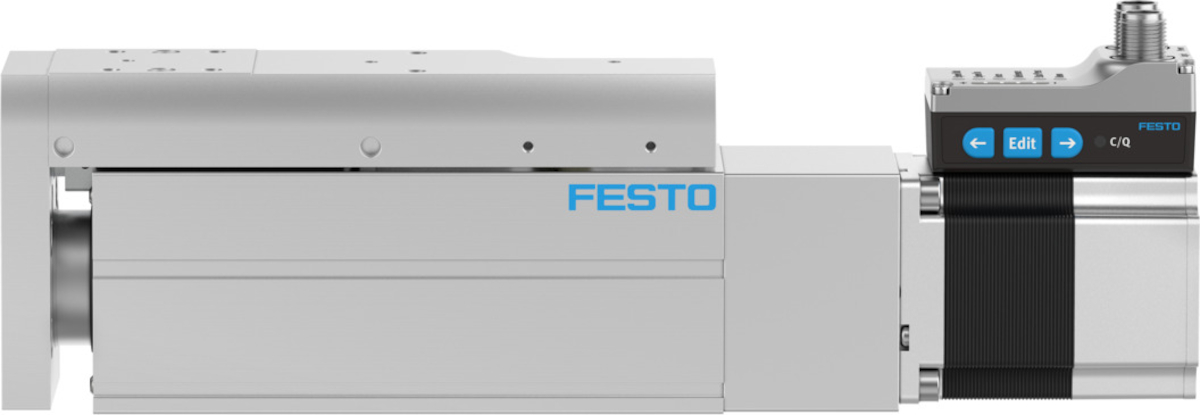

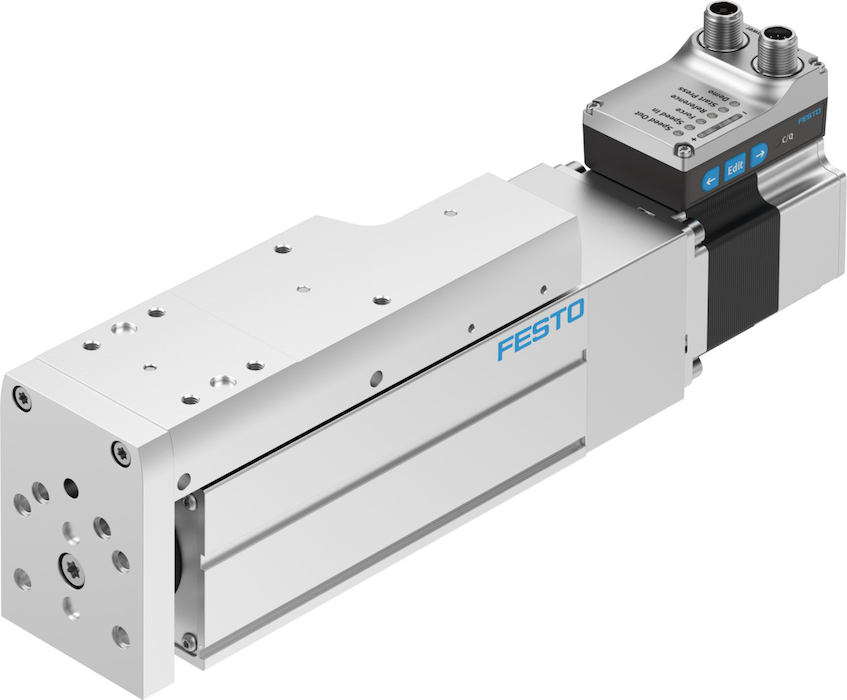

- EGSS-BS-KF-60-75-12P-ST-M-H1-PLK-AA Jednostka lini owa mini
EGSS-BS-KF-60-75-12P-ST-M-H1-PLK-AA Jednostka lini owa mini FESTO-8083717
numer katalogowy: FESTO-8083717
kategoria: Siłowniki i jednostki elektryczne
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8083717_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8083717_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8083717_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8083717_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Charakterystyka wejść logicznychBez izolacji galwanicznej, Swobodna konfiguracjaCiężar dodatkowy na 10 mm skokuod 95 gCiężar podstawowy dla 0 mm skokuod 2735 gCzas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeZintegrowane wykrywanie pozycji krańcowej, Interfejs użytkownikaDodatkowy współczynnik przemieszczanej masy własnej na 10 mm skokuod 40 gDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkInterfejs do parametryzacjiInterfejs użytkownika, IO-LinkInterfejs logiczny, liczba pinów/żyłod 8Interfejs logiczny, rodzaj przyłącza992264Interfejs logiczny, rodzaj przyłączaWtyczkaInterfejs logiczny, technologia przyłączyM12x1, typ A zgodnie z EN 61076-2-101IO-Link, liczba portów1IO-Link, minimalny czas cyklu1 msIO-Link, obsługa trybu SIOTakIO-Link, process data content IN1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)IO-Link, process data content OUT1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)IO-Link, process data width IN2 ByteIO-Link, process data width OUT2 ByteIO-Link, protokółDevice V 1.1IO-Link, Service data contents IN32 bit Force, 32 bit Position, 32 bit SpeedIO-Link, tryb komunikacjiCOM3 (230.4 kbd)IO-Link, typ portuAIO-Link, wymagana pamięć danychod 500 ByteKlasa izolacjiBKlasa ochronyIIIKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaElektryczne jednostki serii mini, Z śrubą toczną, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Luz rewersyjnyod 150 µmMaks. długość kabla20 m przy pracy w trybie IO-Link, 15 m, wyjścia, 15 m, wejściaMaks. moment Mxod 20 NmMaks. moment Myod 30 NmMaks. moment Mzod 30 NmMaks. pobór prąduod 5300 mAMaks. prąd logicznych wyjść cyfrowychod 100 mAMaks. prędkośćod 0,24 m/sMaks. przyspieszenieod 5 m/s2Maks. siła posuwu Fxod 250 NMaks. siła promieniowa na wałku napędowymod 420 NMateriał nakrętki śrubowejStalowe rolki prowadząceMateriał obudowyStop aluminium, anodowanyMateriał śrubyStalowe rolki prowadząceMateriał tłoczyskaStal wysokostopowa, nierdzewnaNapięcie nominalne DCod 24 VObwód logiczny wejśćPNPObwód logiczny, wyjściaPNPOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Powtarzalność±0,015 mmPozycja wyjściowaStały zderzak – blok ujemny, Stały zderzak – blok dodatni, Czujnik referencyjnyPozycja zabudowyDowolnaPrąd nominalnyod 5,3 AProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własna przy 0 mm skokuod 675 gRozdzielczość czujnika położenia wirnikaod 16 BitSkok roboczyod 75 mmSkok śrubyod 12 mm/USposób montażuPrzy pomocy gwintów wewnętrznych, Z tulejką centrującą, Przy pomocy osprzętu, Z kołkiem walczowymStopień ochronyIP40Sygnalizacja położeniaEnkoder silnika, Przy pomocy czujnikówŚrednica śrubyod 12 mmTemperatura otoczenia0 - 50 °CTemperatura przechowywania-20 - 60 °CTyp silnikaSilnik skokowyTyp śrubyŚruba tocznaUwaga dotycząca materiałówZgodne z RoHS, Zawierają substancje PWISUwaga odnośnie temperatury otoczeniaPrzy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.Waga produktuod 3447 gWartość obciążenia użytecznego, w poziomieod 10 kgWartość odniesienia dla obciążenia roboczego w pionieod 10 kgWielkość60Wskaźnik stanu gotowościLEDWyświetlaczLEDWzględna wilgotność powietrza0 - 90 %Zakres roboczy wejść logicznychod 24 VZapas skokuod 0 mmZasada pomiaru czujnika położenia wirnikaMagnetycznyZasilanie napięciem, liczba pinów/żyłod 4Zasilanie, technologia podłączeniaM12x1, kodowanie T wg EN 61076-2-111Zasilanie, typ podłączeniaWtyczkaZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Charakterystyka wejść logicznychBez izolacji galwanicznej, Swobodna konfiguracjaCiężar dodatkowy na 10 mm skokuod 95 gCiężar podstawowy dla 0 mm skokuod 2735 gCzas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeZintegrowane wykrywanie pozycji krańcowej, Interfejs użytkownikaDodatkowy współczynnik przemieszczanej masy własnej na 10 mm skokuod 40 gDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkInterfejs do parametryzacjiInterfejs użytkownika, IO-LinkInterfejs logiczny, liczba pinów/żyłod 8Interfejs logiczny, rodzaj przyłącza992264Interfejs logiczny, rodzaj przyłączaWtyczkaInterfejs logiczny, technologia przyłączyM12x1, typ A zgodnie z EN 61076-2-101IO-Link, liczba portów1IO-Link, minimalny czas cyklu1 msIO-Link, obsługa trybu SIOTakIO-Link, process data content IN1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)Pliki do pobrania:Karta Produktu
-
-
