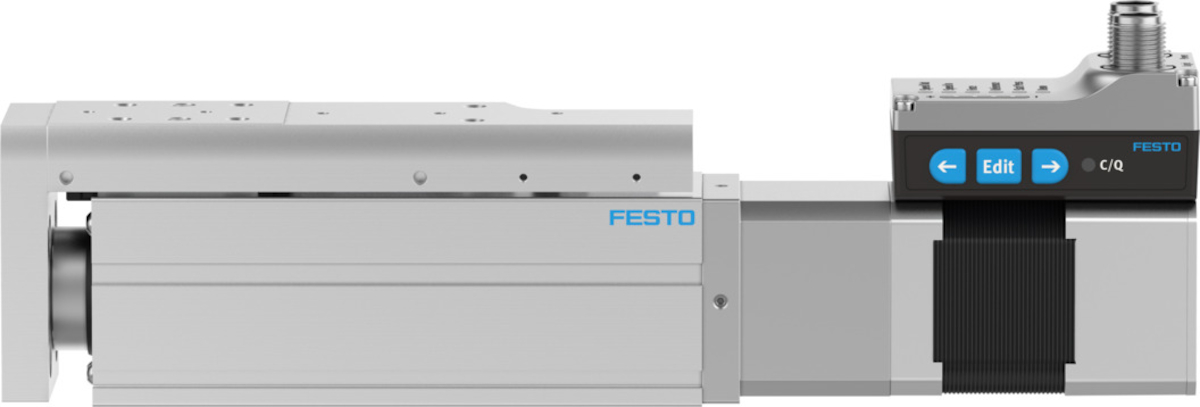

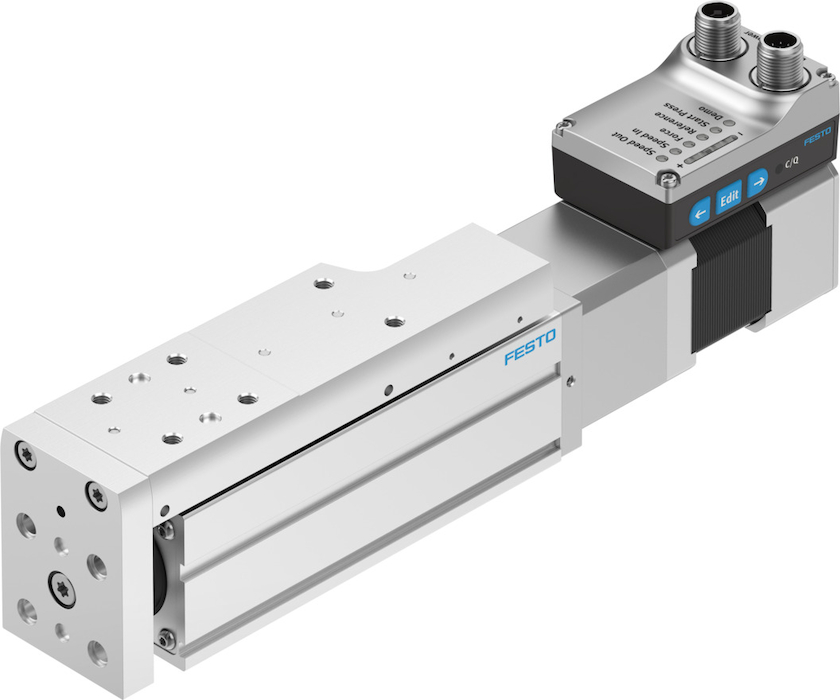

EGSS-BS-KF-45-75-10P-ST-M-H1-PLK-AA Jednostka liniowa mini FESTO-8083816

numer katalogowy: FESTO-8083816
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    45
    Maks. prędkość
    od 0.25  M/S
    Luz cofania
    od 150  MIM
    Średnica śruby
    od 10  MM
    Skok śruby
    od 10  Y13
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Elektryczna jednostka mini
    Typ silnika
    Silnik skokowy
    Homing
    Twardy zderzak - blok dodatni
    Typ śruby
    Śruba pociągowa toczna
    Symbol
    00997294
    Sygnalizacja położenia
    Enkoder silnika
    Maks. przyspieszenie
    od 5  MS2
    Powtarzalność
    ±0,015 mm
    Czas pracy ciągłej
    100%
    Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 20  NM
    My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 17  NM
    Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 17  NM
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Odporność na drgania
    Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
    Maks. siła posuwu Fx
    od 120  N
    Orientacyjna wartość efektywnego obciążenia, w poziomie
    od 6  KG
    Wartość odniesienia, obciążenie użytkowe, w pionie
    od 6  KG
    Stała posuwu
    od 10  Y13
    Referencyjna żywotność
    od 5000  KM
    Interwał konserwacji
    Smarowanie na cały okres użytkowania
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-strefa III
    Klasa Cleanroom
    Klasa 9 wg ISO 14644-1
    Temperatura przechowywania
    od -20 do 60  GC
    Względna wilgotność powietrza
    0 - 90%
    Stopień ochrony/
    III
    Temperatura otoczenia
    do 50  GC
    Uwaga na temat temperatury otoczenia
    Przy temperaturze otoczenia przekraczającej 30°C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.
    Łożysko stałe, nośność podstawowa dynamiczna
    7413  N
    Nośność dynamiczna prowadnicy liniowej
    3240  N
    Nośność dynamiczna napędu z śrubą kulową
    3200  N
    Maks. siła Fy
    od 1314  N
    Maks. siła Fz
    od 1314  N
    Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)
    od 3240  N
    Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 3240  N
    Maks. moment Mx
    od 8.14  NM
    Maks. moment My
    od 7.05  NM
    Maks. moment Mz
    od 7.05  NM
    Maks. siła promieniowa na wałku napędowym
    od 340  N
    Statyczna nośność napędu z śrubą toczną
    5900  N
    Nośność statyczna prowadnicy liniowej
    5630  N
    Nośność statyczna podpory stałej
    3966  N
    Ruchoma masa przy skoku 0 mm
    od 212  G
    Dodatkowa poruszana masa na 10 mm skoku
    od 30  G
    Masa podstawowa przy 0 mm skoku
    od 1238  G
    Dodatkowa masa na 10 mm skoku
    od 63  G
    Materiał obudowy
    Stop aluminium, anodowany
    Materiał płyty spinającej
    Stop aluminium, anodowany
    Materiał tłoczyska
    Nierdzewna stal stopowa
    Waga produktu
    od 1709  G
    Liczba cyfrowych wyjść logicznych 24 V DC
    2
    Liczba cyfrowych wejść logicznych
    2
    Specyfikacja wejścia logicznego
    zgodnie z normą IEC 61131-2, typ 1
    Obszar roboczy wejścia logicznego
    od 24  V
    IO-Link, obsługa SIO-Mode
    Tak
    Właściwości wejścia logicznego
    możliwość konfigurowania
    IO-Link, wersja protokołu
    Device V 1.1
    IO-Link, Communication mode
    COM3 (230,4 kBaud)
    IO-Link, Port class
    A
    IO-Link, liczba portów
    1
    IO-Link, szerokość danych procesowych OUT
    2 bajty
    IO-Link, zawartość danych procesowych OUT
    1 bit (Move in)
    IO-Link, szerokość danych procesowych IN
    2 bajty
    IO-Link, zawartość danych procesowych IN
    1 bit (State Device)
    IO-Link, zawartość danych serwisowych IN
    32 bity Force
    IO-Link, minimalny czas cyklu
    1 ms
    IO-Link, konieczna pamięć danych
    od 500  KB
    Maks. długość kabla
    15 m wyjścia
    Logika przełączania wyjść
    PNP (przełączanie do plusa)
    Logika przełączania wejść
    PNP (przełączanie do plusa)
    IO-Link, Connection technology
    Wtyczka
    Interfejs logiczny, rodzaj przyłącza/
    00992264
    Interfejs logiczny, technologia przyłączy
    M12x1, kodowanie A wg EN 61076-2-101
    Interfejs logiczny, liczba pinów/żył
    8
    Typ mocowania
    Przy pomocy gwintu wewnętrznego
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał prowadnicy wózka
    Stal łożyskowa
    Materiał prowadnicy
    Stal łożyskowa
    Materiał wózka
    Stop aluminium, anodowany
    Materiał nakrętki pociągowej
    Stal łożyskowa
    Materiał wrzeciona
    Stal łożyskowa
    Pliki do pobrania:
    Karta Produktu
