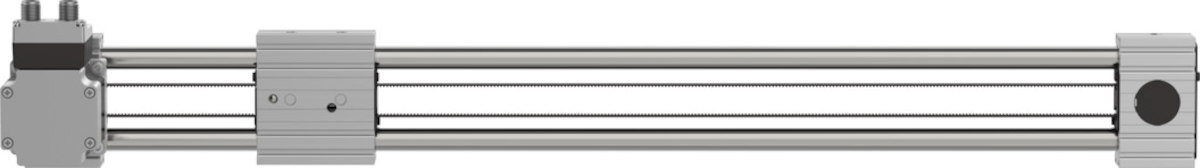

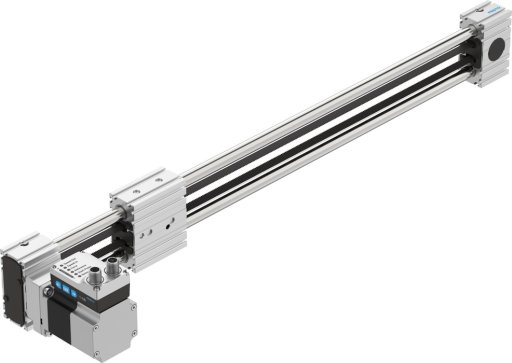

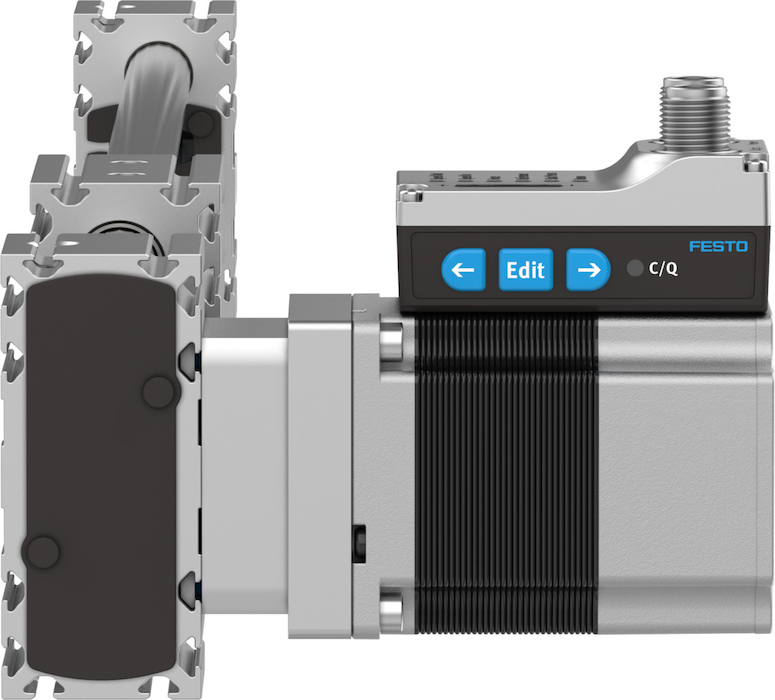

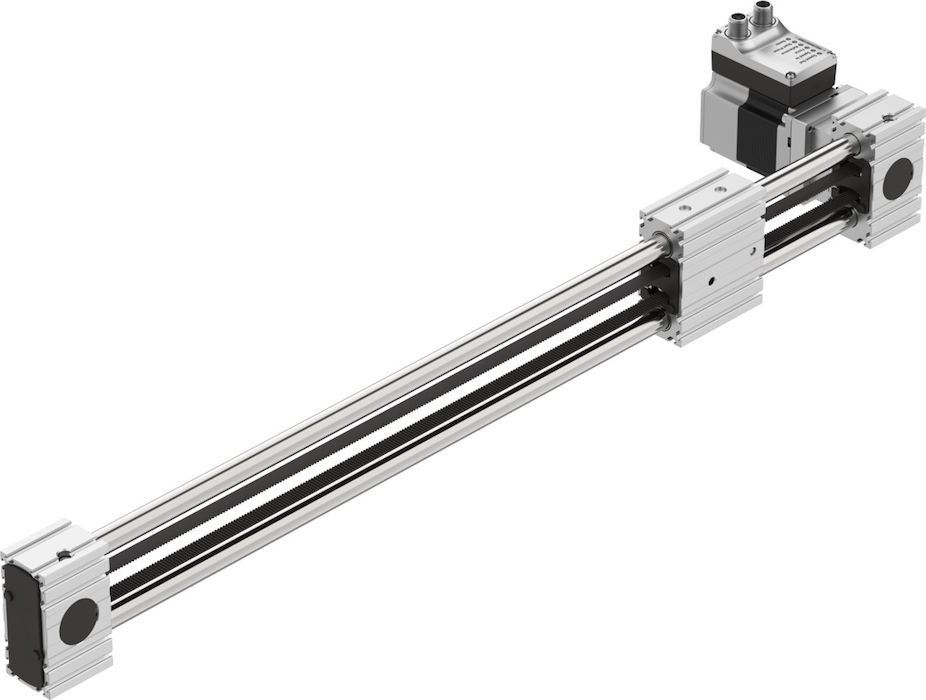

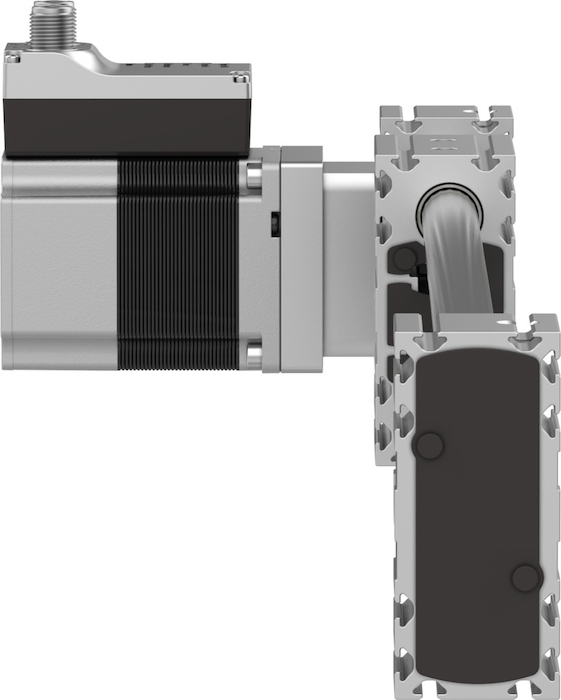

- ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR Jednostka n apędu z paskiem zębatym
ELGE-TB-35-600-0H-ST-M-H1-PLK-AA-AT-FR Jednostka n apędu z paskiem zębatym FESTO-8083936
numer katalogowy: FESTO-8083936
kategoria: Napędy elektryczne
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8083936_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8083936_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8083936_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8083936_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeInterfejs użytkownika, Zintegrowane wykrywanie pozycji krańcowejDodatkowy współczynnik przemieszczanej masy własnej na 10 mm skokuod 0,31 gDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 3770 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 4190 mm4Interfejs do parametryzacjiInterfejs użytkownika, IO-LinkIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, Z paskiem zębatym, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. pobór prąduod 5300 mAMaks. prąd logicznych wyjść cyfrowychod 100 mAMaks. prędkośćod 1,2 m/sMaks. przyspieszenieod 8,5 m/s2Maks. siła Fyod 50 NMaks. siła Fzod 50 NMaks. siła posuwu Fxod 50 NMateriał elementu mocującego pasek zębatyBrąz berylowyMateriał paska zębategoPolichloropren z kordem z włókna szklanego i powłoką nylonowąMateriał profiluStop aluminium, anodowanyMateriał wózkaStop aluminium, anodowanyMonitoring temperaturyWyłączenie przy przekroczeniu temperatury, Zintegrowany precyzyjny czujnik temperatury CMOS z wyjściem analogowymNapięcie nominalne DCod 24 VOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Podział paska zębategood 2 mmPowtarzalność±0,1 mmPozycja wyjściowaStały zderzak – blok ujemny, Stały zderzak – blok dodatniPozycja zabudowyPoziomaPrąd nominalnyod 5,3 AProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekRozdzielczość czujnika położenia wirnikaod 16 BitSkok roboczyod 600 mmStała posuwuod 58 mm/UStopień ochronyIP20Sygnalizacja położeniaEnkoder silnika, Przy pomocy czujnikówŚrednica efektywna zębnika napęduod 18,46 mmTemperatura otoczenia0 - 50 °CTemperatura przechowywania-20 - 60 °CTyp silnikaSilnik skokowyUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwaga odnośnie temperatury otoczeniaPrzy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.Waga produktuod 3990 gWartość obciążenia użytecznego, w poziomieod 2,8 kgWielkość35Wskaźnik stanu gotowościLEDWyświetlaczLEDWzględna wilgotność powietrza0 - 90 %Zakładana żywotnośćod 5000 kmZakres roboczy wejść logicznychod 24 VZasada pomiaru czujnika położenia wirnikaMagnetycznyZasilanie napięciem, liczba pinów/żyłod 4Zasilanie, technologia podłączeniaM12x1, kodowanie T wg EN 61076-2-111Zasilanie, typ podłączeniaWtyczkaZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Swobodna konfiguracjaCharakterystyka wejścia cyfrowegow oparciu o IEC 61131-2, typ 1Czas pracy ciągłej100 %Czujnik położenia wirnikaEnkoder absolutny, jednoobrotowyDodatkowe funkcjeInterfejs użytkownika, Zintegrowane wykrywanie pozycji krańcowejDodatkowy współczynnik przemieszczanej masy własnej na 10 mm skokuod 0,31 gDopuszczalne wahania napięcia+/- 15 %DopuszczenieRCM MarkGeometryczny moment bezwładności powierzchni 2 stopnia Iyod 3770 mm4Geometryczny moment bezwładności powierzchni 2 stopnia Izod 4190 mm4Interfejs do parametryzacjiInterfejs użytkownika, IO-LinkIO-Link, obsługa trybu SIOTakKlasa izolacjiBKlasa ochronyIIIKonstrukcjaElektromechaniczny napęd liniowy, Z paskiem zębatym, Z zintegrowanym napędemLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. pobór prąduod 5300 mAMaks. prąd logicznych wyjść cyfrowychod 100 mAMaks. prędkośćod 1,2 m/sPliki do pobrania:Karta Produktu
-
-
