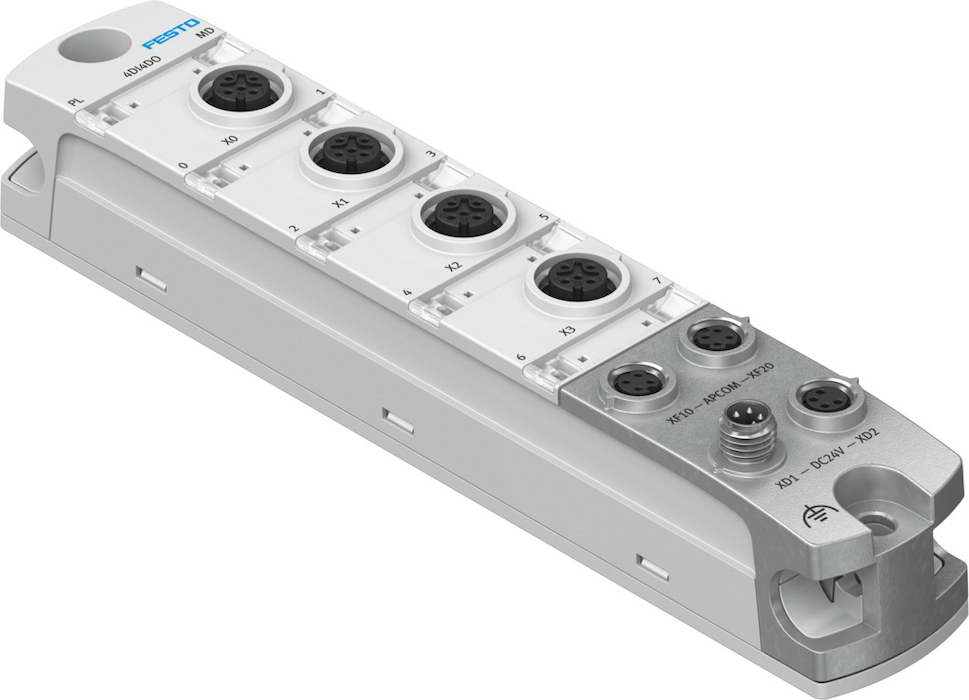

Name: CPX-AP-I-4DI4DO-M12-5P Moduł wejść/wyjść cyfrowych
SKU: FESTO-8086603
Price: 987.63 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Technika sterowania
Wyposażenie elektryczne
Dla systemu automatyzacji CPX-AP-I
CPX-AP-I-4DI4DO-M12-5P Moduł wejść/wyjść cyfrowych

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Buforowanie zaniku zasilania

od 10 ms

Charakterystyka wejść

według IEC 61131-2, typ 3

Charakterystyka, wyjścia

według IEC 61131-2, typ 0,5

Diagnostyka przez LED

Zasilanie napięciem obciążenia, Status na kanał, Diagnostyka na moduł

Dopuszczenie

RCM Mark

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Liczba wejść

od 4

Liczba wyjść

od 4

Maks. całkowity prąd wejściowy na moduł

od 1,8 A

Maks. całkowity prąd wyjściowy na moduł

od 2 A

Maks. długość kabla

30 m, wyjścia, 30 m, wejścia, 50 m, system komunikacji

Materiał obudowy

Niklowany odlew cynkowy, PA, PC

Nominalne napięcie robocze DC dla elektroniki / czujników

od 24 V

Nominalne napięcie robocze DC wyjście

od 24 V

Obwód logiczny wejść

Czujniki 2-przewodowe wg IEC 61131-2, Czujniki 3-przewodowe wg IEC 61131-2, PNP

Obwód logiczny, wyjścia

PNP

Opóźnienie sygnału wej. w celu wyeliminowania drgania styków

0,1 ms, 3 ms, 10 ms, 20 ms

Permissible voltage fluctuations, load

± 25 %

Podłączenie elektryczne, wyjście, liczba pinów/żył

od 5

Poziom przełączania

Sygnał 0: <= 5 V, Sygnał 1: >= 11 V

Przyłącze elektryczne, funkcja wyjścia

Digitalausgang

Przyłącze elektryczne, wyjście, technologia podłączenia

M12x1, typ A zgodnie z EN 61076-2-101

Przyłącze elektryczne, wyjście, typ podłączenia

2 x gniazdo

Sposób montażu

Przy pomocy otworów przelotowych

Stopień ochrony

IP65, IP67

Temperatura otoczenia

-20 - 50 °C

Temperatura przechowywania

-40 - 70 °C

Uwaga dotycząca materiałów

Zgodne z RoHS

Waga produktu

od 129 g

Własny pobór prądu przy nominalnym napięciu roboczym

Typowo 10 mA

Własny pobór prądu przy nominalnym napięciu roboczym dla elektroniki/czujników

Znaminowo 35 mA

Wymiary B x L x H

30 mm x 170 mm x 35 mm

Względna wilgotność powietrza

Bez kondensacji, 5 - 95 %

Zabezpieczenie przed odwrotną polaryzacją

Tak

Zasilanie napięciem, liczba pinów/żył

od 4

Zasilanie, technologia podłączenia

M8x1, kodowanie A zgodnie z EN 61076-2-104

Zasilanie, typ podłączenia

Wtyczka

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-EMV

Znak KC

KC-EMV

Pliki do pobrania:

Karta Produktu
Buforowanie zaniku zasilania

od 10 ms

Charakterystyka wejść

według IEC 61131-2, typ 3

Charakterystyka, wyjścia

według IEC 61131-2, typ 0,5

Diagnostyka przez LED

Zasilanie napięciem obciążenia, Status na kanał, Diagnostyka na moduł

Dopuszczenie

RCM Mark

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Liczba wejść

od 4

Liczba wyjść

od 4

Maks. całkowity prąd wejściowy na moduł

od 1,8 A

Maks. całkowity prąd wyjściowy na moduł

od 2 A

Maks. długość kabla

30 m, wyjścia, 30 m, wejścia, 50 m, system komunikacji

Materiał obudowy

Niklowany odlew cynkowy, PA, PC

Nominalne napięcie robocze DC dla elektroniki / czujników

od 24 V

Nominalne napięcie robocze DC wyjście

od 24 V

Obwód logiczny wejść

Czujniki 2-przewodowe wg IEC 61131-2, Czujniki 3-przewodowe wg IEC 61131-2, PNP

Obwód logiczny, wyjścia

PNP

Opóźnienie sygnału wej. w celu wyeliminowania drgania styków

0,1 ms, 3 ms, 10 ms, 20 ms

Permissible voltage fluctuations, load

± 25 %

Podłączenie elektryczne, wyjście, liczba pinów/żył

od 5

Poziom przełączania

Sygnał 0: <= 5 V, Sygnał 1: >= 11 V

Pliki do pobrania:

Karta Produktu

CPX-AP-I-4DI4DO-M12-5P Moduł wejść/wyjść cyfrowych FESTO-8086603
