- VPPI-5L-3-G18-0L6H-A4-S1D Zawór proporcjonalny ciś nienia

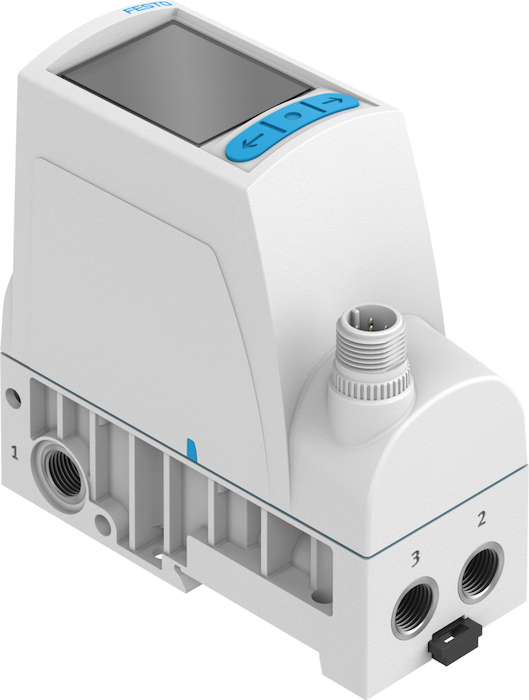

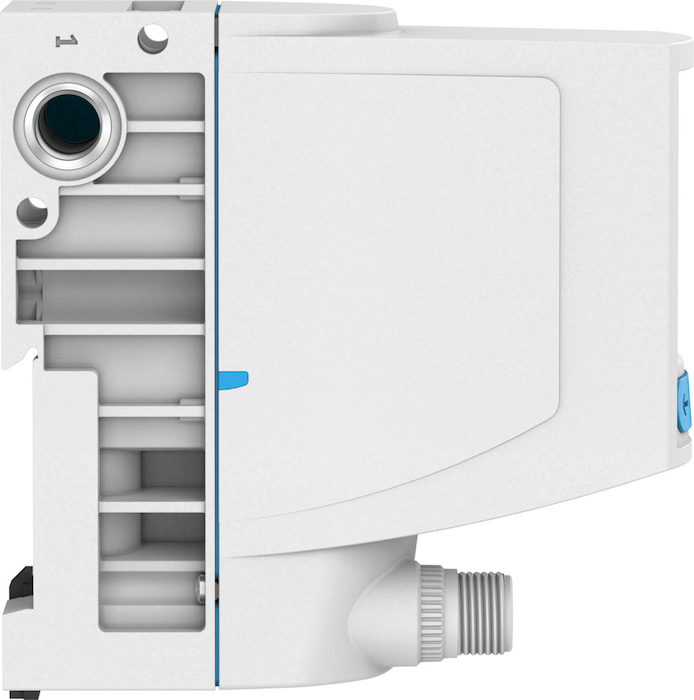

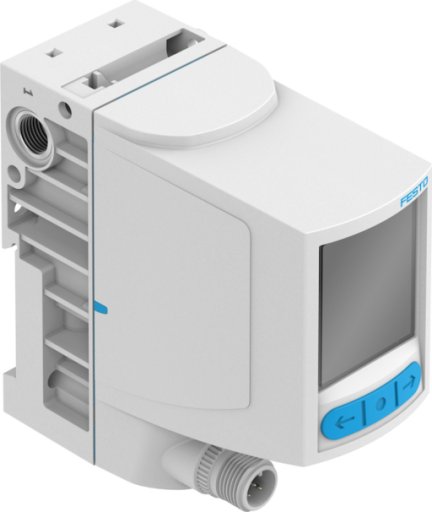

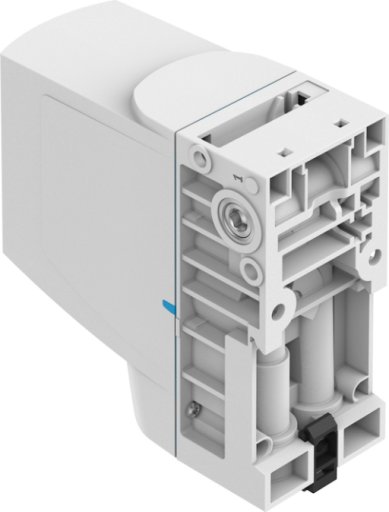

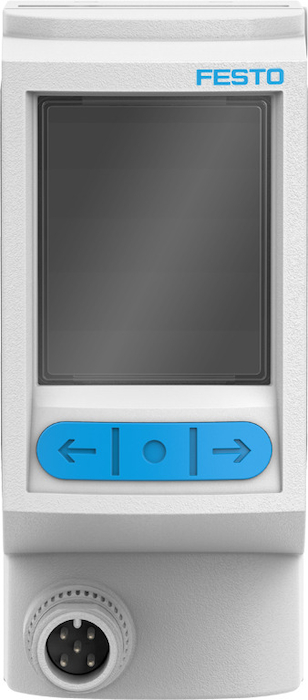

VPPI-5L-3-G18-0L6H-A4-S1D Zawór proporcjonalny ciś nienia FESTO-8104667
numer katalogowy: FESTO-8104667
kategoria: Zawory proporcjonalne
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8104667_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8104667_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8104667_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8104667_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze6 - 8 barCiśnienie rozrywająceod 40 barCiśnienie wejściowe 10 - 13 barCiśnienie wejściowe 1 MPa0 - 1,3 MPaDokładność całkowita1,1 %FSDokładność wyjścia analogowego FSod 1 %FSDopuszczenieRCM MarkFunkcja zaworu3-drogowy zawór proporcjonalny ciśnieniaHisterezaod 0,4 %FSInstrukcje dotyczące bezpieczeństwaPozycja bezpieczeństwa VPPI, normalnie zamkniętyInstrukcje użytkoweProdukt nadaje się tylko do celów przemysłowych. W obszarach mieszkalnych konieczne może być podjęcie środków w celu eliminacji zakłóceń radiowych.Kierunek przepływuJednokierunkowyKlasa klimatyczna3K3 wg EN 60721Klasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy z sprężyną powrotnąLiniowośćod 0,9 %FSMaks. długość kabla30 mMaks. moment dokręcający dla złączaod 8,5 NmMaks. pobór mocy elektrycznejod 14,5 WMaks. pobór prąduod 525 mAMaks. rezystancja obciąż., prąd wyjściowyod 500 OhmMateriał obudowyWzmocnione PAMateriał uszczelnieńHNBR, PTFEMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętneNominal altitude of use< 3000 m NHNNominalne napięcie robocze DCod 24 VNormalny przepływ nominalnyod 900 l/minNormalny przepływ nominalny 2-3od 480 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Oporność wejściowaod 0,3 kOhmPodłączenie elektryczne 1, funkcjaZasilanie elektryczne, Wejście wartości zadanej, Wyjście wartości rzeczywistejPodłączenie elektryczne 1, liczba pinów/żyłod 5Podłączenie elektryczne 1, technologia podłączeniaM12x1, typ A zgodnie z EN 61076-2-101Podłączenie elektryczne 1, typ podłączeniaWtyczkaPowtarzalnośćod 0,4 %FSPoziom hałasuod 62,5 dB(A)Poziom mocy akustycznej w odległości 1 mod 51,9 dB(A)Pozycja zabudowyDowolnaPrąd nominalnyod 0,15 APrzyłącze elektryczne 1, moment dokręceniaod 1,5 NmPrzyłącze pneumatyczne 1G1/8Przyłącze pneumatyczne 2G1/8Przyłącze pneumatyczne 3G1/8Rodzaj sterowaniaBezpośredniRodzaj uszczelnieniaMiękkieRozdzielczość wyświetlacza128x160 PixelSposób kasowaniaSprężyna mechanicznaSposób montażuPrzy pomocy szyny montażowej, Z otworem przelotowym dla śruby M4Sposób uruchomieniaElektrycznyStopień ochronyIP65Średnica nominalna dla zasilaniaod 5 mmŚrednica nominalna odpowietrzeniaod 5 mmTemperatura medium0 - 50 °CTemperatura otoczenia0 - 50 °CTemperatura przechowywania-20 - 70 °CTotal leakageod 5 l/hTyp wyświetlaczaKolorowy TFTUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoNiezalecana praca na powietrzu olejonymWaga produktuod 370 gWejście wartości zadanej4 - 20 mAWielkość wyświetlacza1,77"Współczynnik temperaturowyod 0,02 %/KWymiary B x L x H42,2 mm x 95,3 mm x 94,3 mmZabezpieczenie przed odwrotną polaryzacjąDla wszystkich przyłączy elektrycznychZabezpieczenie przed zwarciemDla wszystkich przyłączy elektrycznychZakres napięcia roboczego DC20,4 - 27,6 VZakres regulacji ciśnienia0 - 6 barZakres regulacji ciśnienia MPa0 - 0,6 MPaZakres wyjściowego sygnału analogowego4 - 20 mAZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Ciśnienie robocze6 - 8 barCiśnienie rozrywająceod 40 barCiśnienie wejściowe 10 - 13 barCiśnienie wejściowe 1 MPa0 - 1,3 MPaDokładność całkowita1,1 %FSDokładność wyjścia analogowego FSod 1 %FSDopuszczenieRCM MarkFunkcja zaworu3-drogowy zawór proporcjonalny ciśnieniaHisterezaod 0,4 %FSInstrukcje dotyczące bezpieczeństwaPozycja bezpieczeństwa VPPI, normalnie zamkniętyInstrukcje użytkoweProdukt nadaje się tylko do celów przemysłowych. W obszarach mieszkalnych konieczne może być podjęcie środków w celu eliminacji zakłóceń radiowych.Kierunek przepływuJednokierunkowyKlasa klimatyczna3K3 wg EN 60721Klasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór gniazdowy z sprężyną powrotnąLiniowośćod 0,9 %FSMaks. długość kabla30 mMaks. moment dokręcający dla złączaod 8,5 NmMaks. pobór mocy elektrycznejod 14,5 WMaks. pobór prąduod 525 mAPliki do pobrania:Karta Produktu
-
-
