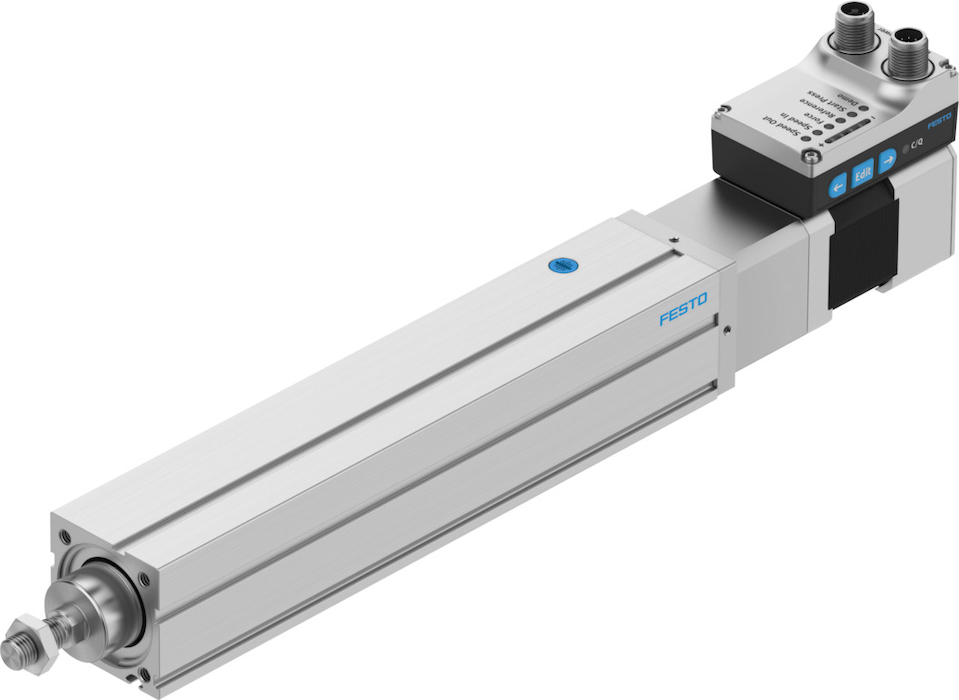

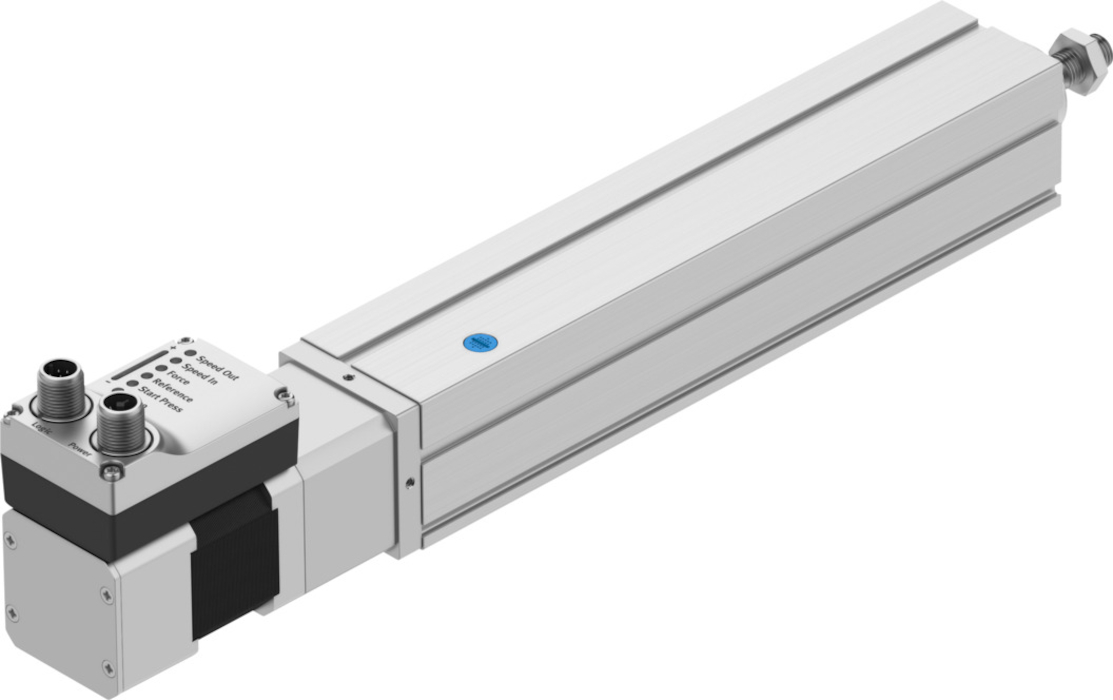

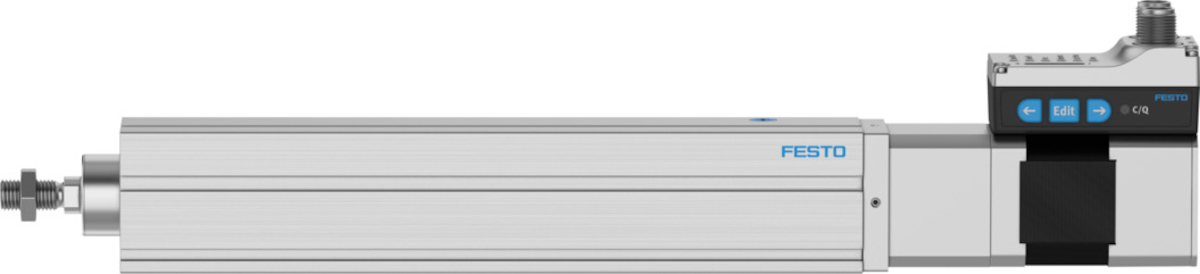

Name: EPCS-BS-45-150-10P-A-ST-M-H1-PLK-AA Jednostka siłownika elektrycznego
SKU: FESTO-8118283
Price: 5674.68 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Napędy elektryczne
Siłowniki i jednostki elektryczne
Jednostka siłownika elektrycznego EPCS
EPCS-BS-45-150-10P-A-ST-M-H1-PLK-AA Jednostka siłownika elektrycznego

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

45

Skok

od 150 MM

Gwint na tłoczysku

M10X1,25

Typ silnika

Silnik skokowy

Konstrukcja

Siłownik elektryczny

Skok śruby

od 10 Y13

Maks. kąt skręcania tłoczyska +/-

od 1 DEG

Pozycja montażu

dowolny

Zakończenie tłoczyska

Gwint zewnętrzny

Ruchoma masa przy skoku 0 mm

od 179 G

Dodatkowa poruszana masa na 10 mm skoku

od 4.9 G

Typ śruby

Śruba pociągowa toczna

Symbol

00997294

Zabezpieczenie przed obrotem / prowadzenie

prowadzenie na łożyskach ślizgowych

Homing

Twardy zderzak - blok dodatni

Czujnik położenia wirnika

Enkoder bezwzględny, jednoobrotowy

Zasada pomiaru czujnika położenia wirnika

magnetyczny

Monitorowanie temperatury

Wyłączenie przy przekroczeniu wartości granicznej temperatury

Dodatkowe funkcje

Powierzchnia obsługowa

Wskaźnik

LED

Wskaźnik gotowości do pracy

Dioda LED

Maks. przyspieszenie

od 5 MS2

Maks. prędkość

od 0.23 M/S

Prędkość „Speed Press“

0.01 M/S

Powtarzalność

±0,02 mm

Właściwości cyfrowych wyjść logicznych

możliwość konfigurowania

Czas pracy ciągłej

100%

Klasa izolacji

B

Maks. prąd cyfrowych wyjść logicznych

100 MA

Maks. pobór prądu

od 3000 A

Maks. pobór prądu, logika

od 0.3 A

Napięcie nominalne DC

24 V

Prąd znamionowy

od 3 A

Złącze do parametryzacji

IO-Link

Czujnik położenia wirnika, rozdzielczość

od 16 BIT

Dopuszczalne wahania napięcia

+/- 15 %

Zasilanie elektryczne, rodzaj przyłącza

Wtyczka

Zasilanie elektryczne, technologia przyłączy

M12x1, kodowanie T wg EN 61076-2-111

Zasilanie elektryczne, liczba pinów/żył

od 4

Zasilanie elektryczne, schemat przyłączy

00995989

Certyfikacja

RCM Mark

Znak KC

KC-EMV

Znak CE (patrz deklaracja zgodności)

Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE

Znak UKCA (patrz deklaracja zgodności)

wg przepisów UK dot. EMV

Odporność na drgania

Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-strefa III

Klasa Cleanroom

Klasa 9 wg ISO 14644-1

Temperatura przechowywania

od -20 do 60 GC

Względna wilgotność powietrza

0 - 90%

Stopień ochrony/

III

Temperatura otoczenia

do 50 GC

Uwaga na temat temperatury otoczenia

Przy temperaturze otoczenia przekraczającej 30°C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.

Maks. moment My

od 2.9 NM

Maks. moment Mz

od 2.9 NM

Maks. siła promieniowa na wałku napędowym

od 180 N

Maks. siła posuwu Fx

od 250 N

Orientacyjna wartość efektywnego obciążenia, w poziomie

od 40 KG

Wartość odniesienia, obciążenie użytkowe, w pionie

od 13 KG

Interwał konserwacji

Smarowanie na cały okres użytkowania

Materiał nakrętki pociągowej

Stal

Materiał wrzeciona

Stal łożyskowa

Waga produktu

od 1800 G

Masa podstawowa przy 0 mm skoku

od 1185 G

Dodatkowa masa na 10 mm skoku

od 41 G

Liczba cyfrowych wyjść logicznych 24 V DC

2

Liczba cyfrowych wejść logicznych

2

Specyfikacja wejścia logicznego

zgodnie z normą IEC 61131-2, typ 1

Obszar roboczy wejścia logicznego

od 24 V

Właściwości wejścia logicznego

możliwość konfigurowania

IO-Link, obsługa SIO-Mode

Tak

IO-Link, wersja protokołu

Device V 1.1

IO-Link, Communication mode

COM3 (230,4 kBaud)

IO-Link, Port class

A

IO-Link, liczba portów

1

IO-Link, szerokość danych procesowych OUT

2 bajty

IO-Link, zawartość danych procesowych OUT

Move in 1 bit

IO-Link, szerokość danych procesowych IN

2 bajty

IO-Link, zawartość danych procesowych IN

State In 1 bit

IO-Link, zawartość danych serwisowych IN

32 bity Force

IO-Link, minimalny czas cyklu

1 ms

IO-Link, konieczna pamięć danych

od 500 KB

Maks. długość kabla

15 m wyjścia

Logika przełączania wyjść

NPN (przełączanie ujemne)

Logika przełączania wejść

NPN (przełączanie do minusa)

Interfejs logiczny, rodzaj przyłącza/

00992264

Interfejs logiczny, technologia przyłączy

M12x1, kodowanie A wg EN 61076-2-101

Interfejs logiczny, liczba pinów/żył

8

Typ mocowania

Przy pomocy gwintu wewnętrznego

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał obudowy

Stop aluminium, anodowany na gładko

Materiał tłoczyska

Nierdzewna stal stopowa
